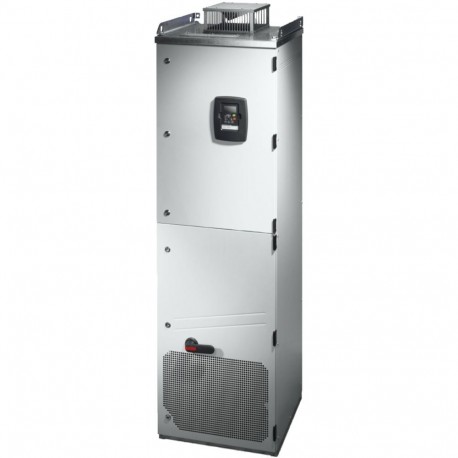

SPX400A1-5A4N1 125434 Y7-125434 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 355 kW, IP21, F.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SPX400A1-5A4N1 125434 Y7-125434 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 355 kW, IP21, F..

SPX400A1-5A4N1

125434

Y7-125434

EATON-MOELLER

Convertitore di frequenza, 600 V AC, trifase, 355 kW, IP21, Filtro soppressore radiodisturbi, Display OLED, Induttanza circuito intermedio, FR11

Convertitore di frequenza. Alte prestazioni. 460 A. 450 kW. Grado di protezione IP21. 690 V

Convertitore di frequenza, 600 V AC, trifase, 355 kW, IP21, Filtro soppressore radiodisturbi, Display OLED, FR11

Convertitore di frequenza, Riferimento gruppo di parti (ad es. DIL): SPX, Tensione nominale di esercizio: EU = 600 V AC, 3 fasi, 690 V AC, 3 fasi, Tensione di uscita con Ve: U2 = 600 V AC, 3 fasi, 690 V AC, 3 fasi, Tensione di rete (50/60 Hz): ULN = 525 (-15%) - 690 (±10%) V, Corrente nominale di esercizio Con sovraccarico del 150%: Cioè = 385 A, Corrente nominale di funzionamento Al 110% di sovraccarico: Cioè = 460 A, Nota: Ciclo di sovraccarico di 60 s ogni 600 s, Potenza nominale del motore assegnata Nota: Per motori a corrente alternata ventilati internamente ed esternamente a 50 Hz / 60 Hz, 60 s ogni ciclo di sovraccarico di 600 s, a 690 V, 50 Hz, potenza nominale del motore 150 % di sovraccarico: p = 355 kW, 110 % di sovraccarico: p = 450 kW , 110 % di sovraccarico: IM = 446 A, potenza nominale del motore Nota: con 690 V, 60 Hz, potenza nominale del motore 150 % di sovraccarico: p = 400 CV, 110 % di sovraccarico: p = 450 CV, potenza nominale del motore 150 % di sovraccarico: IM = 332 A, Sovraccarico del 110%: IM = 358 A, Grado di protezione: IP21, Collegamento bus di campo (opzionale): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Dotato di: Filtro antidisturbo radio, Display OLED, Induttanza del circuito intermedio, Dimensioni del telaio: FR11, Norme: Specifiche per requisiti generali: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv

Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $62,445.41
Prezzo unitario: $62,445.41
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Convertitore di frequenza Eaton SPX
Sigla catalogo
125434
EAN
4015081230402
Lunghezza/profondità del prodotto
602 mm
Altezza prodotto
2020 mm
Larghezza prodotto
794 mm
Peso prodotto
350 kg
Certificazione/i
CE
UL 508C
IEC/EN61800-3
CUL
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
UL report applies to both US and Canada
Safety: EN 61800-5-1: 2003
IEC/EN61800-5
RCM
RoHS, ISO 9001
Specification for general requirements: IEC/EN 61800-2
DNV
CSA Class No.: 3211-06
UL File No.: E134360
IEC/EN 61800-3
Certified by UL for use in Canada
CSA-C22.2 No. 14
UL
Codice modello
SPX400A1-5A4N1

Informazioni generali

Grado di protezione
IP21
NEMA 1
Compatibilità elettromagnetica
1° e 2° ambiente (in conformità a EN 61800-3)
Dotato di:
Unità di controllo
Induttanza circuito intermedio
Display OLED
Collegamento PC
Filtro soppressione radiodisturbo
Circuito intermedio a tensione continua
Inverter IGBT
Grandezza
FR11
Funzioni
funzionamento a 4 quadranti possibile
Posizione di montaggio
verticale
Categoria prodotto
Convertitori di frequenza
Protezione
Protezione dai contatti con le dita e il dorso della mano, Protezione da contatto diretto (BGV A3, VBG4)
Classe di disturbo radio
C2, C3: a seconda della lunghezza del cavo del motore, carico collegato, e condizioni ambientali. Potrebbero essere necessari filtri di soppressione delle interferenze radio esterne (opzionali).
Adatto per
Circuiti di derivazione, (UL/CSA)

Condizioni ambientali e climatiche

Altitudine
Oltre 1000 m con riduzione del rendimento dell'1% ogni 100 m
Max. 1000 m
Max. 3000 m
Temperatura ambiente di esercizio - min
-10 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - min
-10 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - max
50 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Idoneità climatica
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Circuito principale

Tensione di rete - max
525 V
Tensione di rete - max
690 V
Modalità operativa
Controllo vettoriale senza sensori (SLV)
Controllo U/f
Opzionale: regolazione vettoriale con ritorno (CLV)
Frequenza di uscita - min
0 Hz
Frequenza di ingresso - max
320 Hz
Tensione di uscita (U2)
600 V AC, trifase
690 V AC, trifase
Tensione di alimentazione di controllo nominale
10 V DC (Us, max. 10 mA)
Frequenza nominale - min
45 Hz
Frequenza nominale - max
66 Hz
Corrente nominale di esercizio (le) a sovraccarico del 110%
460 A
Corrente nominale di esercizio (le) a sovraccarico del 150%
385 A
Potenza di esercizio nominale a 690 V, 50 Hz, trifase
355 kW
Potenza di esercizio nominale a 690 V, 50 Hz, trifase, sovraccarico del 110%
450 kW
Tensione nominale di esercizio
690 V AC, trifase
600 V AC, trifase
Risoluzione
0,01 Hz (Discriminazione in frequenza, valore di setpoint)
Frequenza di alimentazione
50/60 Hz
Frequenza di avviamento
1.5 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit
Tipo di configurazione sistema
Sistemi di alimentazione AC con punto centrale con messa a terra
Tensione nominale - max
690 VAC

Potenza nominale d'impiego (Motore)

Corrente motore assegnata IM a 690 V, 50 Hz, sovraccarico del 110%
446 A
Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 110%
358 A
Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 150%
332 A
Potenza motore assegnata a 690 V, 60 Hz, trifase
400 HP
Potenza motore assegnata a 690 V, 60 Hz, trifase, sovraccarico del 110%
450 HP

Circuito di comando

Numero di ingressi (analogici)
2
Numero di ingressi (digitali)
6
Numero di uscite (analogiche)
1
Numero di uscite (digitali)
1
Numero di uscite relè
2 (tipo parametrizzabile, NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Tensione nominale di controllo (Uc)
24 V DC (esterni, max. 250 mA)

Comunicazione

Interfaccia di comunicazione
LonWorks, opzionale
BACnet/IP, opzionale
Modbus-TCP, opzionale
PROFIBUS-DP
CANopen®, opzionale
DeviceNet, opzionale
BACnet MS/TP, opzionale
EtherCAT, opzionale
Ethernet IP, opzionale
Modbus RTU, opzionale
PROFINET, opzionale
Collegamento con SmartWire-DT
No
Protocollo
TCP/IP
PROFIBUS
LON
DeviceNet
CAN
altri sistemi bus
Data-Highway

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
8875 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
385 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Dettagli dissipazione del calore
Funzionamento (con sovraccarico del 150%)
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 125434 Apparecchi elettrici a bassa tensione (EC001857)
Caratteristica Valore
tensione di rete (EF006780) 525 V
frequenza di rete (EF006783) 50/60 Hz
numero di fasi d'entrata (EF007117) 3
numero di fasi d'uscita (EF006998) 3
max. frequenza d'uscita (EF007350) 320 Hz
tensione d'uscita massima (EF009560) 690 V
corrente di uscita nominale I2N (EF009561) 460 A
max. potenza erogata con carico quadrato a tensione d'uscita nominale (EF007366) 450 kW
max. potenza erogata con carico lineare a tensione d'uscita nominale (EF007364) 355 kW
tolleranza di frequenza di rete simmetrica relativa (EF007454) 10 %
tolleranza di tensione di rete simmetrica relativa (EF007453) 10 %
numero di uscite analogiche (EF001995) 1
numero di ingressi analogici (EF001994) 2
numero di uscite digitali (EF001993) 1
numero di ingressi digitali (EF001992) 6
con elemento di comando (EF001538) Sì
impiego ammesso in ambito industriale (EF007294) Sì
impiego ammesso in ambito residenziale e commerciale (EF007295) Sì
supporta il protocollo per TCP/IP (EF003050) Sì
supporta il protocollo per PROFIBUS (EF003052) Sì
supporta il protocollo per CAN (EF003053) Sì
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per ASI (EF003051) No
supporta il protocollo per EIB (EF003055) No
supporta il protocollo pour Modbus (EF003057) No
supporta il protocollo per Data-Highway (EF003058) Sì
supporta il protocollo per DeviceNet (EF003059) Sì
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per LON (EF003017) Sì
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per PROFINET CBA (EF007524) No
supporta il protocollo per SERCOS (EF006657) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per EtherNet/IP (EF007521) No
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo per BACnet (EF011944) No
supporta il protocollo per altri sistemi bus (EF003062) Sì
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 1
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW altre (EF003027) 1
con interfaccia ottica (EF003028) No
con collegamento PC (EF006107) Sì
chopper di frenatura integrato (EF007293) No
funzionamento a 4 quadranti possibile (EF006803) Sì
tipo di convertitore (EF006978) inverter a tensione impressa
grado di protezione (IP) (EF005474) IP21
indice di protezione (NEMA) (EF011959) 1
altezza (EF000040) 2020 mm
larghezza (EF000008) 794 mm
profondità (EF000049) 602 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX400A1-5A4N1 Y7-125434 125434 ES_125486.pdf 5 Mbytes SPX400A1-5A4N1 Y7-125434 125434 ES_125486.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
