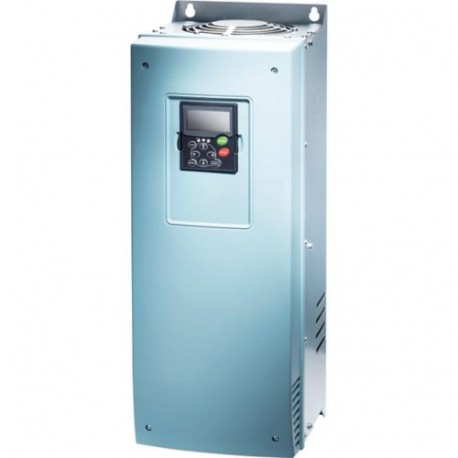

SPX030A2-5A4B1 129591 Y7-129591 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 30 kW, IP54, Fi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SPX030A2-5A4B1 129591 Y7-129591 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 30 kW, IP54, Fi..

SPX030A2-5A4B1

129591

Y7-129591

EATON-MOELLER

Convertitore di frequenza, 600 V AC, trifase, 30 kW, IP54, Filtro soppressore radiodisturbi, Chopper frenatura, Display OLED, Induttanza circuito intermedio, FR7

Convertitore di frequenza ad alte prestazioni 41 A 37 kW IP54 690 V AC

Eaton SPX Convertitore di frequenza, 600 V AC, trifase, 30 kW, IP54, Filtro soppressore radiodisturbi, Chopper frenatura, Display OLED, FR7

Maggiori dettagli


Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $10,339.52
Prezzo unitario: $10,339.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Convertitore di frequenza Eaton SPX
Sigla catalogo
129591
EAN
4015081269181
Lunghezza/profondità del prodotto
640 mm
Altezza prodotto
257 mm
Larghezza prodotto
237 mm
Peso prodotto
35 kg
Certificazione/i
IEC/EN 61800-3
UL 508C
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
IEC/EN61800-3
RCM
RoHS, ISO 9001
Safety: EN 61800-5-1: 2003
DNV
CE
CSA-C22.2 No. 14
IEC/EN61800-5
Specification for general requirements: IEC/EN 61800-2
UL File No.: E134360
CSA Class No.: 3211-06
UL report applies to both US and Canada
Certified by UL for use in Canada
CUL
UL
Codice modello
SPX030A2-5A4B1

Informazioni generali

Grado di protezione
IP54
NEMA Altro
Compatibilità elettromagnetica
1° e 2° ambiente (in conformità a EN 61800-3)
Dotato di:
Display OLED
Circuito intermedio a tensione continua
Chopper frenatura
Filtro soppressione radiodisturbo
Induttanza circuito intermedio
Inverter IGBT
Grandezza
FR7
Posizione di montaggio
Verticale
Categoria prodotto
Convertitori di frequenza
Protezione
Protezione dai contatti con le dita e il dorso della mano, Protezione da contatto diretto (BGV A3, VBG4)
Classe di disturbo radio
C2, C3: a seconda della lunghezza del cavo del motore, carico collegato, e condizioni ambientali. Potrebbero essere necessari filtri di soppressione delle interferenze radio esterne (opzionali).
Adatto per
Circuiti di derivazione, (UL/CSA)

Condizioni ambientali e climatiche

Altitudine
Oltre 1000 m con riduzione del rendimento dell'1% ogni 100 m
Max. 3000 m
Max. 1000 m
Temperatura ambiente di esercizio - min
-10 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - min
-10 °C
Temperatura di esercizio ambiente a sovraccarico di 150% - max
50 °C
Temperatura ambiente di stoccaggio - min
-40 °C
Idoneità climatica
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Circuito principale

Tensione di rete - max
525 V
Tensione di rete - max
690 V
Modalità operativa
Controllo vettoriale senza sensori (SLV)
Opzionale: regolazione vettoriale con ritorno (CLV)
Controllo U/f
Frequenza di uscita - min
0 Hz
Frequenza di ingresso - max
320 Hz
Tensione di uscita (U2)
600 V AC, trifase
690 V AC, trifase
Tensione di alimentazione di controllo nominale
10 V DC (Us, max. 10 mA)
Frequenza nominale - min
45 Hz
Frequenza nominale - max
66 Hz
Corrente nominale di esercizio (le) a sovraccarico del 110%
41 A
Corrente nominale di esercizio (le) a sovraccarico del 150%
34 A
Potenza di esercizio nominale a 690 V, 50 Hz
30 kW
Potenza di esercizio nominale a 690 V, 50 Hz, sovraccarico del 110%
37 kW
Tensione nominale di esercizio
690 V AC, trifase
600 V AC, trifase
Risoluzione
0,01 Hz (Discriminazione in frequenza, valore di setpoint)
Frequenza di alimentazione
50/60 Hz
Frequenza di avviamento
1.5 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit
Tipo di configurazione sistema
Sistemi di alimentazione AC con punto centrale con messa a terra
Tensione nominale - max
690 VAC

Potenza nominale d'impiego (Motore)

Corrente motore assegnata IM a 690 V, 50 Hz, sovraccarico del 110%
39 A
Corrente motore assegnata IM a 690 V, 50 Hz, sovraccarico del 150%
32 A
Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 110%
36 A
Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 150%
28 A
Potenza motore assegnata a 690 V, 60 Hz
30 HP
Potenza motore assegnata a 690 V, 60 Hz, sovraccarico del 110%
40 HP

Circuito di comando

Numero di ingressi (analogici)
2 (tipo parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA)
Numero di ingressi (digitali)
6 (tipo parametrizzabile, max. 30 V DC)
Numero di uscite (analogiche)
1
Numero di uscite (digitali)
1 (tipo parametrizzabile, 48 V DC/50 mA)
Numero di uscite relè
2 (tipo parametrizzabile, NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Tensione nominale di controllo (Uc)
24 V DC (esterni, max. 250 mA)

Comunicazione

Interfaccia di comunicazione
CANopen®, opzionale
BACnet/IP, opzionale
PROFIBUS-DP
LonWorks, opzionale
Modbus-TCP, opzionale
DeviceNet, opzionale
BACnet MS/TP, opzionale
EtherCAT, opzionale
Ethernet IP, opzionale
Modbus RTU, opzionale
PROFINET, opzionale
Collegamento con SmartWire-DT
No

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid
750 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
34 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Dettagli dissipazione del calore
Funzionamento (con sovraccarico del 150%)
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
L’apparecchio soddisfa i requisiti rispettando le indicazioni delle istruzioni per il montaggio (IL).
