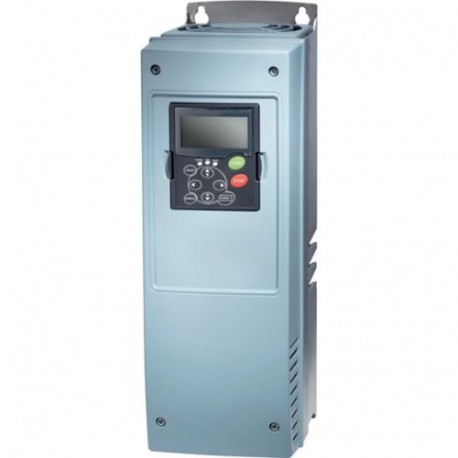

SPX007A2-4A1B1 125260 Y7-125260 EATON ELECTRIC Convertitore di frequenza SPX tri-/trifase 480 V 5,5 kW coman.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SPX007A2-4A1B1 125260 Y7-125260 EATON ELECTRIC Convertitore di frequenza SPX tri-/trifase 480 V 5,5 kW coman..

SPX007A2-4A1B1

125260

Y7-125260

EATON-MOELLER

Convertitore di frequenza SPX tri-/trifase 480 V 5,5 kW ; comando vettoriale dinamico; grado di protezione IP54; filtro EMC integrato e transistore di frenatura

Convertitore di frequenza. Alte prestazioni. 16 A. 7,5 kW. Grado di protezione IP54. 400 V

Convertitore di frequenza, 400 V AC, trifase, 5.5 kW, IP54, Filtro soppressore radiodisturbi, Chopper frenatura, FR5

Convertitore di frequenza, Riferimento del gruppo di parti (ad es. DIL): SPX, Tensione nominale di esercizio: EU = 400 V AC, 3phase, 480 V AC, 3phase, 500 V AC, 3phase, Tensione di uscita con Ve: U2 = 400 V AC, 3phase, 480 V AC, 3phase, 500 V AC, 3phase, Tensione di rete (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Corrente nominale di esercizio Con sovraccarico del 150%: Cioè = 12 A, Corrente nominale di esercizio Con sovraccarico del 110%: Cioè = 16 A, Nota: Ciclo di sovraccarico di 60 s ogni 600 s, Potenza nominale del motore Nota: Per motori a corrente alternata ventilati internamente ed esternamente con 50 Hz / 60 Hz, Ciclo di sovraccarico di 60 s ogni 600 s, a 400 V, 50 Hz , Potenza nominale del motore 150 % di sovraccarico: P = 5,5 kW, 110 % di sovraccarico: P = 7,5 kW, 150 % di sovraccarico: IM = 11,3 A, 110 % di sovraccarico: IM = 15,2 A, Potenza nominale del motore Nota: con 440 - 480 V, 60 Hz, Potenza nominale del motore 150 % di sovraccarico: P = 7,5 HP, 110 % di sovraccarico: P = 10 HP, Potenza nominale del motore 150% Sovraccarico: IM = 11 A, 110 % Sovraccarico: IM = 14 A, Grado di protezione: IP54, Dotato di: Filtro anti-interferenze radio, Chopper freno, Dimensioni del telaio: FR5, Norme: EMC: EN 61800-3:2004+A1-2012, Sicurezza: EN 61800-5-1: 2003

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv

Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $2,921.70
Prezzo unitario: $2,921.70
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton SPX variable frequency drive
Catalog Number
125260
EAN
4015081228669
Product Length/Depth
419 mm
Product Height
214 mm
Product Width
144 mm
Product Weight
8.1 kg
Certifications
RCM
IEC/EN 61800-3
UL
UL 508C
CUL
RoHS, ISO 9001
CSA Class No.: 3211-06
CE
IEC/EN61800-3
Safety: EN 61800-5-1: 2003
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
UL report applies to both US and Canada
Certified by UL for use in Canada
CSA-C22.2 No. 14
IEC/EN61800-5
UL File No.: E134360
Model Code
SPX007A2-4A1B1

Informazioni generali

Degree of protection
IP54
NEMA Other
Electromagnetic compatibility
1st and 2nd environments (according to EN 61800-3)
Fitted with:
Radio interference suppression filter
Internal DC link
IGBT inverter
Brake chopper
Frame size
FR5
Mounting position
Vertical
Product Category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Radio interference class
C2, C3: depending on the motor cable length, the connected load, and ambient conditions. External radio interference suppression filters (optional) may be necessary.
Suitable for
Branch circuits, (UL/CSA)

Condizioni ambientali e climatiche

Altitude
Max. 1000 m
Max. 3000 m
Above 1000 m with 1 % performance reduction per 100 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
40 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
40 °C
Ambient storage temperature - min
-40 °C
Climatic proofing
< 95 % relative humidity, no condensation, no corrosion, no dripping water

Circuito principale

Mains voltage - min
380 V
Mains voltage - max
500 V
Operating mode
Sensorless vector control (SLV)
U/f control
Optional: Vector control with feedback (CLV)
Output frequency - min
0 Hz
Output frequency - max
320 Hz
Output voltage (U2)
500 V AC, 3-phase
400 V AC, 3-phase
480 V AC, 3-phase
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
45 Hz
Rated frequency - max
66 Hz
Rated operational current (Ie) at 110% overload
16 A
Rated operational current (Ie) at 150% overload
12 A
Rated operational power at 380/400 V, 50 Hz
5.5 kW
Rated operational power at 380/400 V, 50 Hz, 110% overload
7.5 kW
Rated operational voltage
500 V AC, 3-phase
400 V AC, 3-phase
480 V AC, 3-phase
Resolution
0.01 Hz (Frequency resolution, setpoint value)
Supply frequency
50/60 Hz
Switching frequency
10 kHz, 1 - 16 kHz adjustable, fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
480 VAC

Potenza nominale d'impiego (Motore)

Assigned motor current IM at 400 V, 50 Hz, 110% overload
15.2 A
Assigned motor current IM at 400 V, 50 Hz, 150% overload
11.3 A
Assigned motor current IM at 440 - 480 V, 60 Hz, 150% overload
11 A
Assigned motor current IM at 440/480 V, 60 Hz, 110% overload
14 A
Assigned motor power at 460/480 V, 60 Hz
7.5 HP
Assigned motor power at 460/480 V, 60 Hz, 110% overload
10 HP

Circuito di comando

Number of inputs (analog)
2 (parameterizable, 0 - 10 V DC, 0/4 - 20 mA)
Number of inputs (digital)
6 (parameterizable, max. 30 V DC)
Number of outputs (analog)
1
Number of outputs (digital)
1 (parameterizable, 48 V DC/50 mA)
Number of relay outputs
2 (parameterizable, N/O, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))
Rated control voltage (Uc)
24 V DC (external, max. 250 mA)

Comunicazione

Communication interface
BACnet MS/TP, optional
EtherCAT, optional
Ethernet IP, optional
Modbus-RTU, optional
PROFINET, optional
CANopen®, optional
DeviceNet, optional
LonWorks, optional
Modbus-TCP, optional
PROFIBUS-DP
Connection to SmartWire-DT
No

Verifica di progetto

Equipment heat dissipation, current-dependent Pvid
138 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
12 A
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation details
Operation (with 150 % overload)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 125260 Apparecchi elettrici a bassa tensione (EC001857)
Caratteristica Valore
tensione di rete (EF006780) 380 V
frequenza di rete (EF006783) 50/60 Hz
max. frequenza d'uscita (EF007350) 320 Hz
numero di uscite analogiche (EF001995) 1
con elemento di comando (EF001538) No
impiego ammesso in ambito industriale (EF007294) No
impiego ammesso in ambito residenziale e commerciale (EF007295) No
supporta il protocollo per TCP/IP (EF003050) No
supporta il protocollo per PROFIBUS (EF003052) No
supporta il protocollo per CAN (EF003053) No
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per ASI (EF003051) No
supporta il protocollo per EIB (EF003055) No
supporta il protocollo pour Modbus (EF003057) No
supporta il protocollo per Data-Highway (EF003058) No
supporta il protocollo per DeviceNet (EF003059) No
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per LON (EF003017) No
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per PROFINET CBA (EF007524) No
supporta il protocollo per SERCOS (EF006657) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per EtherNet/IP (EF007521) No
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo per BACnet (EF011944) No
supporta il protocollo per altri sistemi bus (EF003062) No
con interfaccia ottica (EF003028) No
con collegamento PC (EF006107) No
chopper di frenatura integrato (EF007293) No
funzionamento a 4 quadranti possibile (EF006803) No
tipo di convertitore (EF006978) altro
grado di protezione (IP) (EF005474) IP54
indice di protezione (NEMA) (EF011959) altro
altezza (EF000040) 214 mm
larghezza (EF000008) 144 mm
profondità (EF000049) 419 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SPX007A2-4A1B1 Y7-125260 125260 ES_125486.pdf 5 Mbytes SPX007A2-4A1B1 Y7-125260 125260 ES_125486.pdf
