Visualizza ingrandito Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

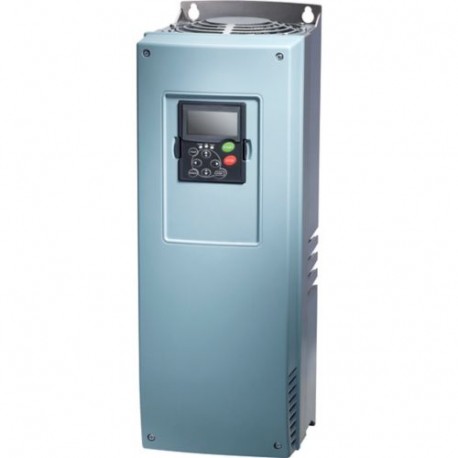

SPX005A2-5A4B1 129585 Y7-129585 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 5.5 kW, IP54, F..

Name: SPX005A2-5A4B1 129585 Y7-129585 EATON ELECTRIC Convertitore di frequenza, 600 V AC, trifase, 5.5 kW, IP54, F..
Brand: EATON-MOELLER
SKU: ETN129585
Price: 3398.14 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Riferimento SPX005A2-5A4B1

Codice: 129585

Numero di catalogo: Y7-129585

Fabbricante EATON-MOELLER

Descrizione:

Convertitore di frequenza, 600 V AC, trifase, 5.5 kW, IP54, Filtro soppressore radiodisturbi, Chopper frenatura, Display OLED, Induttanza circuito intermedio, FR6

Convertitore di frequenza ad alte prestazioni 10 A 7,5 kW IP54 690 V

Eaton SPX Convertitore di frequenza, 600 V AC, trifase, 5,5 kW, IP54, Filtro soppressore radiodisturbi, Chopper frenatura, Display OLED, FR6

Convertitore di frequenza, Riferimento gruppo di parti (ad es. DIL): SPX, Tensione nominale di esercizio: Eu = 600 V AC, 3 fasi, 690 V AC, 3 fasi, Tensione di uscita con Ve: U2 = 600 V AC, 3 fasi, 690 V AC, 3 fasi, Tensione di rete (50/60 Hz): ULN = 525 (-15%) - 690 (±10%) V, Corrente nominale di esercizio Con sovraccarico del 150%: Cioè = 7,5 A, Corrente nominale di funzionamento Al 110% di sovraccarico: Cioè = 10 A, Nota: Ciclo di sovraccarico di 60 s ogni 600 s, Potenza nominale del motore Nota: Per motori a corrente alternata con ventilazione interna ed esterna a 50 Hz / 60 Hz, Ciclo di sovraccarico di 60 s ogni 600 s, a 690 V, 50 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 5,5 kW, 110 % Sovraccarico: P = 7,5 kW , 150 % Sovraccarico: IM = 6,5 A, 110 % Sovraccarico: IM = 8,8 A, Potenza nominale del motore Nota: con 690 V, 60 Hz, Potenza nominale del motore 150 % Sovraccarico: P = 5 HP, 110 % Sovraccarico: P = 7,5 HP, Potenza nominale del motore 150 % Sovraccarico: IM = 5,3 A, 110 % Sovraccarico: IM = 8 A, Grado di protezione: IP54, Collegamento bus di campo (opzionale): PROFIBUS-DP, LonWorks, CANopen®, DeviceNet, Modbus-TCP, BACnet/IP, Dotato di: Filtro antidisturbo radio, Chopper freno, Display OLED, Induttanza del circuito intermedio, Dimensioni del telaio: FR6, Norme: Requisiti generali Specifica: IEC/EN 61800-2, Requisiti EMC: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1

Maggiori dettagli

Categorie:
Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv

Convertitori di frequenza Eaton

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Prezzo totale: $4,141.94

Prezzo unitario: $4,141.94

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati. Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti

Più venduti

▲

Dettagli

▲

General specifications

Nome prodotto

Convertitore di frequenza Eaton SPX

Sigla catalogo

129585

EAN

4015081269129

Lunghezza/profondità del prodotto

558 mm

Altezza prodotto

237 mm

Larghezza prodotto

195 mm

Peso prodotto

18.5 kg

Certificazione/i

CE
RCM
Specification for general requirements: IEC/EN 61800-2
UL File No.: E134360
CSA-C22.2 No. 14
DNV
UL report applies to both US and Canada
Safety: EN 61800-5-1: 2003
IEC/EN61800-3
IEC/EN 61800-3
CSA Class No.: 3211-06
UL
CUL
RoHS, ISO 9001
Certified by UL for use in Canada
UL Category Control No.: NMMS, NMMS2, NMMS7. NMMS8
IEC/EN61800-5
UL 508C

Codice modello

SPX005A2-5A4B1

Informazioni generali

Grado di protezione

IP54
NEMA Altro

Compatibilità elettromagnetica

1° e 2° ambiente (in conformità a EN 61800-3)

Dotato di:

Chopper frenatura
Display OLED
Induttanza circuito intermedio
Circuito intermedio a tensione continua
Filtro soppressione radiodisturbo
Inverter IGBT

Grandezza

FR6

Posizione di montaggio

verticale

Categoria prodotto

Convertitori di frequenza

Protezione

Protezione dai contatti con le dita e il dorso della mano, Protezione da contatto diretto (BGV A3, VBG4)

Classe di disturbo radio

C2, C3: a seconda della lunghezza del cavo del motore, carico collegato, e condizioni ambientali. Potrebbero essere necessari filtri di soppressione delle interferenze radio esterne (opzionali).

Adatto per

Circuiti di derivazione, (UL/CSA)

Condizioni ambientali e climatiche

Altitudine

Oltre 1000 m con riduzione del rendimento dell'1% ogni 100 m
Max. 3000 m
Max. 1000 m

Temperatura ambiente di esercizio - min

-10 °C

Temperatura ambiente di esercizio - max

50 °C

Temperatura di esercizio ambiente a sovraccarico di 150% - min

-10 °C

Temperatura di esercizio ambiente a sovraccarico di 150% - max

50 °C

Temperatura ambiente di stoccaggio - min

-40 °C

Idoneità climatica

< 95 % relative humidity, no condensation, no corrosion, no dripping water

Circuito principale

Tensione di rete - max

525 V

Tensione di rete - max

690 V

Modalità operativa

Controllo U/f
Opzionale: regolazione vettoriale con ritorno (CLV)
Controllo vettoriale senza sensori (SLV)

Frequenza di uscita - min

0 Hz

Frequenza di ingresso - max

320 Hz

Tensione di uscita (U2)

690 V AC, trifase
600 V AC, trifase

Tensione di alimentazione di controllo nominale

10 V DC (Us, max. 10 mA)

Frequenza nominale - min

45 Hz

Frequenza nominale - max

66 Hz

Corrente nominale di esercizio (le) a sovraccarico del 110%

10 A

Corrente nominale di esercizio (le) a sovraccarico del 150%

7.5 A

Potenza di esercizio nominale a 690 V, 50 Hz

5.5 kW

Potenza di esercizio nominale a 690 V, 50 Hz, sovraccarico del 110%

7.5 kW

Tensione nominale di esercizio

690 V AC, trifase
600 V AC, trifase

Risoluzione

0,01 Hz (Discriminazione in frequenza, valore di setpoint)

Frequenza di alimentazione

50/60 Hz

Frequenza di avviamento

1.5 kHz, 1 - 6 kHz adjustable, fPWM, Power section, Main circuit

Tipo di configurazione sistema

Sistemi di alimentazione AC con punto centrale con messa a terra

Tensione nominale - max

690 VAC

Potenza nominale d'impiego (Motore)

Corrente motore assegnata IM a 690 V, 50 Hz, sovraccarico del 110%

8.8 A

Corrente motore assegnata IM a 690 V, 50 Hz, sovraccarico del 150%

6.5 A

Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 110%

8 A

Corrente motore assegnata IM a 690 V, 60 Hz, sovraccarico del 150%

5.3 A

Potenza motore assegnata a 690 V, 60 Hz

5 HP

Potenza motore assegnata a 690 V, 60 Hz, sovraccarico del 110%

7.5 HP

Circuito di comando

Numero di ingressi (analogici)

2 (tipo parametrizzabile, 0 - 10 V DC, 0/4 - 20 mA)

Numero di ingressi (digitali)

6 (tipo parametrizzabile, max. 30 V DC)

Numero di uscite (analogiche)

Numero di uscite (digitali)

1 (tipo parametrizzabile, 48 V DC/50 mA)

Numero di uscite relè

2 (tipo parametrizzabile, NA, 8 A (24 V DC) / 8 A (250 V AC) / 0,4 A (125 V DC))

Tensione nominale di controllo (Uc)

24 V DC (esterni, max. 250 mA)

Comunicazione

Interfaccia di comunicazione

LonWorks, opzionale
DeviceNet, opzionale
Modbus-TCP, opzionale
BACnet/IP, opzionale
CANopen®, opzionale
PROFIBUS-DP
BACnet MS/TP, opzionale
EtherCAT, opzionale
Ethernet IP, opzionale
Modbus RTU, opzionale
PROFINET, opzionale

Collegamento con SmartWire-DT

Verifica di progetto

Dissipazione apparecchiature, dipendente da corrente Pvid

138 W

Capacità di dissipazione Pdiss

0 W

Dissipazione per polo, dipendente dalla corrente Pvid

0 W

Corrente nominale di esercizio per dissipazione specifica (In)

7.5 A

Dissipazione statica, non dipendente da corrente Pvs

0 W

Dettagli dissipazione del calore

Funzionamento (con sovraccarico del 150%)

10.2.2 Resistenza alla corrosione
