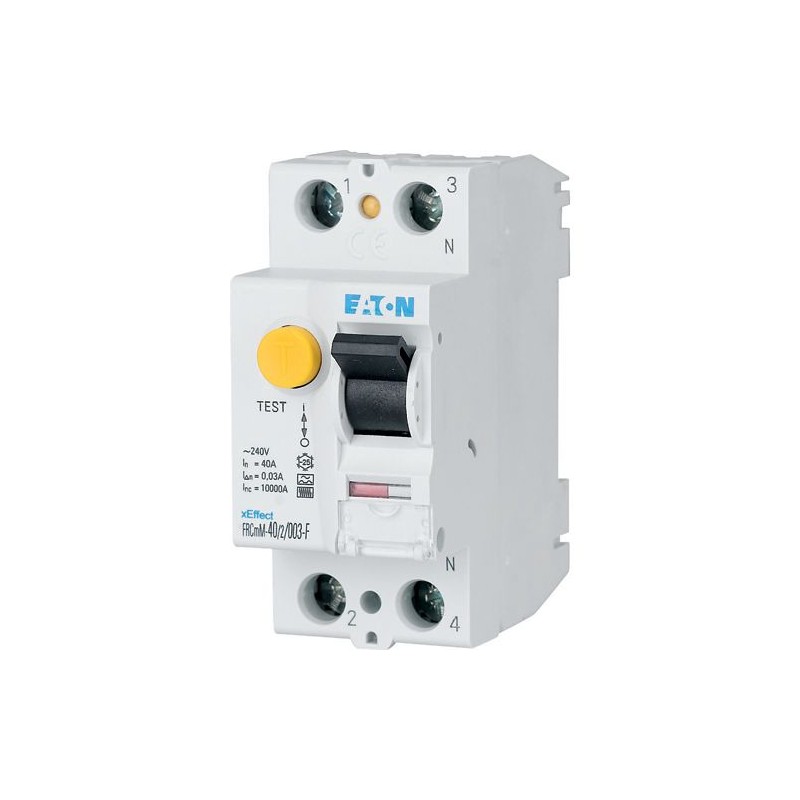

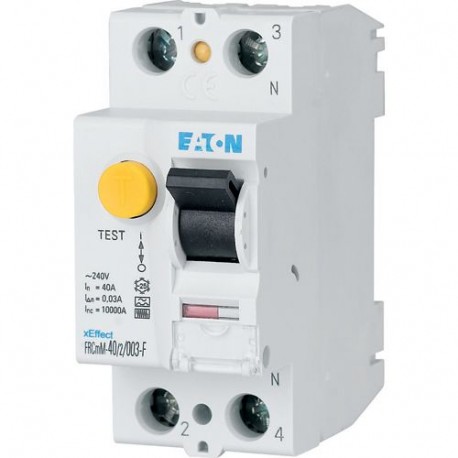

FRCMM-40/2/05-G/F 187385 EATON ELECTRIC Interruttori differenziali Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRCMM-40/2/05-G/F 187385 EATON ELECTRIC Interruttori differenziali

FRCMM-40/2/05-G/F

187385

EATON-MOELLER

Interruttori differenziali

Gamma completa di modelli RCD compatti per un'ampia varietà di applicazioni, per una protezione aggiuntiva e guasti, ampio numero di valori nominali di funzionamento disponibili, ampia gamma di accessori, indicatore di posizione del contatto reale, possibilità di richiusura automatica, adatto per uso esterno (edifici e quadri elettrici) a temperature fino a -25°C

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series xEffect - FRCmM Type F RCCB
Catalog Number
187385
EAN
4015081824434
Product Length/Depth
80 mm
Product Height
76 mm
Product Width
35 mm
Product Weight
0.201 kg
Compliances
RoHS conform
Certifications
IEC/EN 61008
IEC/EN 62423
ÖVE E 8601
Model Code
FRCMM-40/2/05-G/F

Delivery program

Number of poles
Two-pole
Amperage Rating
40 A
Fault current rating
500 mA
Type

Technical data - electrical

Rated operational voltage (Ue) - max
240 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Rated fault current - min
0.5 A
Rated fault current - max
0.5 A
Frequency rating
50 Hz / 60 Hz
Short-circuit rating
63 A (max. admissible back-up fuse)
Leakage current type
F
Rated short-time withstand current (Icw)
10 kA
Surge current capacity
3 kA
Pollution degree
2

Technical data - mechanical

Frame
45 mm
Width in number of modular spacings
2
Built-in depth
70.5 mm
Mounting Method
DIN rail
Degree of protection
IP20
Status indication
White / blue
Terminals (top and bottom)
Twin-purpose terminals
Connectable conductor cross section (solid-core) - min
1.5 mm²
Connectable conductor cross section (solid-core) - max
35 mm²
Connectable conductor cross section (multi-wired) - min
1.5 mm²
Connectable conductor cross section (multi-wired) - max
16 mm²
Terminal protection
Finger and hand touch safe, DGUV VS3, EN 50274
Contact position indicator color
Red / green

Design verification as per IEC/EN 61439 - technical data

Rated operational current for specified heat dissipation (In)
40 A
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Additional information

Fitted with:
Interlocking device

ETIM for 187385 Disgiuntori, fusibili (EC000003)
Caratteristica Valore
numero di poli (EF001391) 2
tensione nominale (EF000228) 240 V
corrente nominale (EF000227) 40 A
corrente di guasto nominale (EF002358) 0.5 A
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
modo di montaggio (EF000003) barra DIN
tipo di corrente di guasto (EF002560) F
tipo selettivo (EF002561) No
tipo con ritardo breve (EF003604) No
resistenza a corto circuito (Icw) (EF002562) 10 kA
resistenza a corrente impulsiva (EF002564) 3 kA
tipo di tensione (EF000187) AC
con dispositivo di bloccaggio (EF007385) Sì
frequenza (EF005455) 50/60 Hz
dispositivi supplementari possibili (EF008148) No
grado di protezione (IP) (EF005474) IP20
numero di unità modulari (EF002950) 2
profondità di montaggio (EF000218) 70.5 mm
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di inquinamento (EF002570) 2
sezione conduttore collegabile multifilare (EF007343) 1.5 mm²
sezione conduttore collegabile unifilare (EF007337) 1.5 mm²
codice RAL (simile) (EF003882) 7035
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRCMM-40/2/05-G/F 187385 IT_187385.pdf 167 Kbytes FRCMM-40/2/05-G/F 187385 IT_187385.pdf
