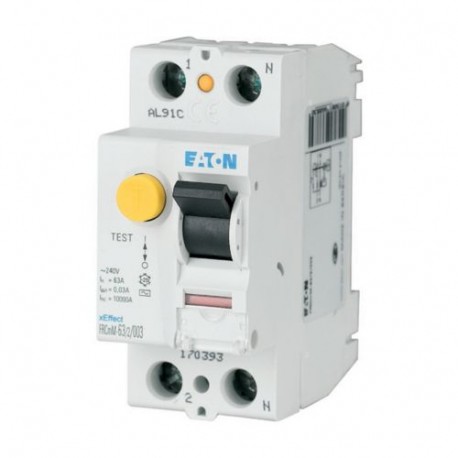

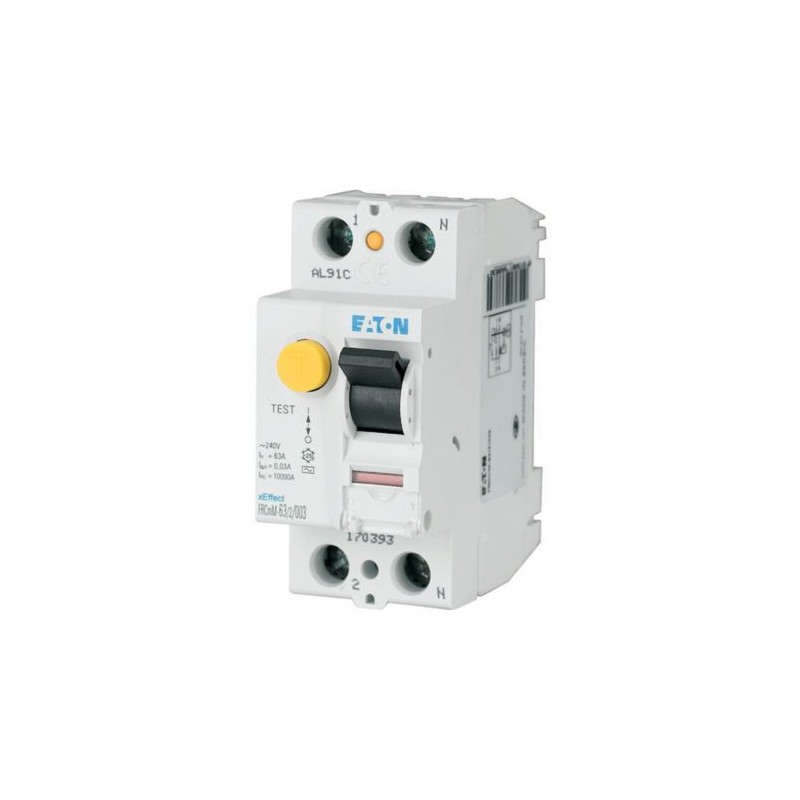

FRCMM-25/2/03-110 180586 EATON ELECTRIC Interruttore differenziale 25A 2p 300mA tipo AC 110 V
FRCMM-25/2/03-110
180586
Y7-180586
EATON-MOELLER
Interruttore differenziale; 25A; 2p; 300mA; tipo AC; 110 V
Int. differenziale FRCMM, 25A, 2p, 300mA, classe AC, 110V
Eaton Moeller series xEffect - Interruttore differenziale puro FRCmM Tipo AC, A, U, R. Interruttore differenziale puro (RCCB), 25A, 2p, 300mA, tipo AC, 110V
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
Sigla catalogo
180586
EAN
4015081757510
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
76 mm
Larghezza prodotto
35 mm
Peso prodotto
0.195 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61008
EN45545-2
IEC 61373
EN45545-2
IEC 61373
Codice modello
FRCMM-25/2/03-110
Delivery program
Applicazione
Numero di poli
A due poli
Tempo d'intervento
Protezione da corto circuito
Valore nominale intensità di corrente
25 A
Potenza nominale di cortocircuito
10 kA con fusibile a monte
Valori nominali corrente di guasto
300 mA
Tipo di sensibilità
Sensibile a corrente alternata (AC)
Corrente di tenuta a impulsi
250 A (8/20 μs) a prova di sovratensione
Parzialmente resistente alla corrente impulsiva 250 A
Parzialmente resistente alla corrente impulsiva 250 A
Tipo
- FRCmM
- Interruttore protettore
- Tipo AC
Technical data - electrical
Tensione nominale (IEC/EN 60947-2)
110 V
Tensione nominale di esercizio (Ue) - max
110 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
0.3 A
Corrente di guasto nominale - max
0.3 A
Classificazione frequenza
50 Hz
Potere d’interruzione
63 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
AC
Potere di chiusura e apertura nominale residuo
500 A
Sovraccarico consentito fusibile di backup - max
25 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
0.25 kA
Intervallo circuito di prova
94 V AC - 121 V AC
Grado di inquinamento
2
Durata elettrica
4.000 operazioni
Technical data - mechanical
Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
2
Larghezza integrata (numero di unità)
35 mm (2 SU)
Profondità interna
70.5 mm
Metodo di montaggio
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Guida DIN
Guida DIN
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20, IP40 con custodia idonea
IP20
IP20
Indicazione di stato
Bianco / blu
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Capacità morsetti (cavo)
M5 (con vite con intaglio a croce, come definito in EN ISO 4757-Z2, PZ2)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
2 Nm - 2,4 Nm
Colore indicatore di posizione contatti
Rosso / verde
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Design verification as per IEC/EN 61439 - technical data
Corrente nominale di esercizio per dissipazione specifica (In)
25 A
Dissipazione per polo, dipendente da corrente
0.65 W
Dissipazione apparecchiature, dipendente da corrente
1,3 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
55 °C
Design verification as per IEC/EN 61439
10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).
Additional information
Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Interruttore differenziale puro
Dotato di:
Dispositivo di interblocco
Caratteristiche speciali
- Certificazioni correnti come da iscrizione
- La temperatura di esercizio massima è di 55 °C: A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Utilizzato con
FRCmM
Interruttore protettore
Tipo AC
Interruttore protettore
Tipo AC
