> EATON - MOELLER>Quadri modulari - industriali >FRCMM-16/4/003-G 170367 ELECTRIC Interruttori differenziali, 16A, 4p, 30mA, tipo G
Prodotto precedente Prodotto successivo

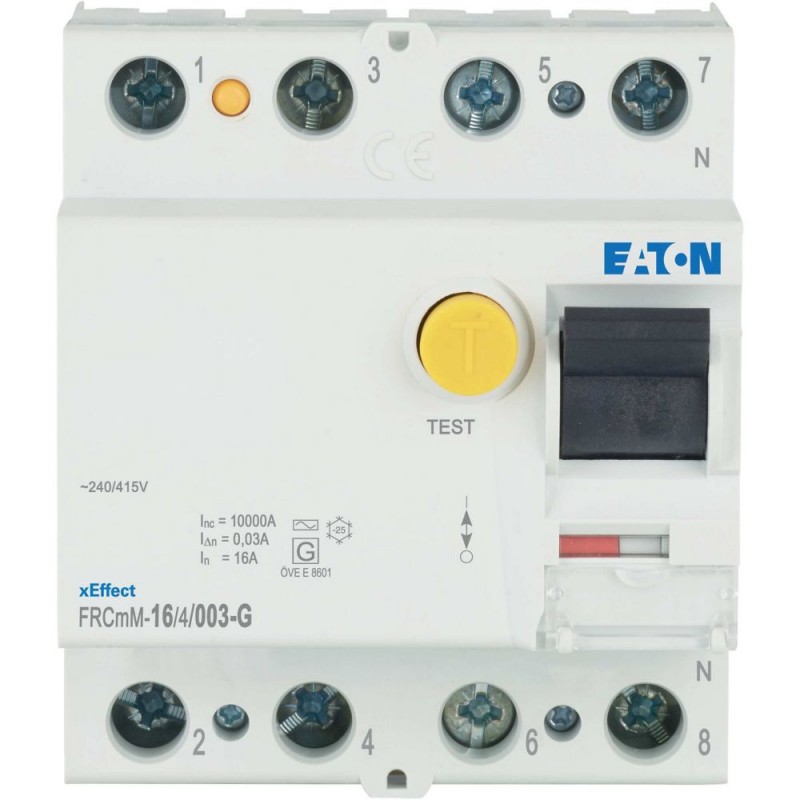

FRCMM-16/4/003-G 170367 EATON ELECTRIC Interruttori differenziali, 16A, 4p, 30mA, tipo G Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRCMM-16/4/003-G 170367 EATON ELECTRIC Interruttori differenziali, 16A, 4p, 30mA, tipo G

FRCMM-16/4/003-G

170367

EATON-MOELLER

Interruttori differenziali, 16A, 4p, 30mA, tipo G

Eaton Moeller series xEffect - Interruttore differenziale puro FRCmM Tipo AC, A, U, R. Interruttore differenziale puro (RCCB), 16A, 4p, 30mA, tipo G

Maggiori dettagli


Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $247.05
Prezzo unitario: $247.05

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Prodotti visti


Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
Sigla catalogo
170367
EAN
4015081668595
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
76 mm
Larghezza prodotto
70 mm
Peso prodotto
0.352 kg
Conformità
RoHS conform
Certificazione/i
ÖVE E 8601
EN45545-2
IEC 61373
IEC/EN 61008
Codice modello
FRCMM-16/4/003-G

Delivery program

Applicazione
Numero di poli
Quattro poli
Tempo d'intervento
Ritardo di 10 ms
Lievemente ritardato
Valore nominale intensità di corrente
16 A
Potenza nominale di cortocircuito
10 kA con fusibile a monte
Valori nominali corrente di guasto
30 mA
Tipo di sensibilità
Sensibile a corrente alternata (AC)
Corrente di tenuta a impulsi
3 kA (8/20 μs) a prova di sovratensione
Tipo
  • FRCmM
  • Interruttore protettore
  • Tipo G (ÖVE E 8601)

Technical data - electrical

Tensione nominale (IEC/EN 60947-2)
240 V AC / 415 V AC
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
0.03 A
Corrente di guasto nominale - max
0.03 A
Classificazione frequenza
50 Hz / 60 Hz
Potere d’interruzione
63 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
AC
Potere di chiusura e apertura nominale residuo
500 A
Sovraccarico consentito fusibile di backup - max
16 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
3 kA
Intervallo circuito di prova
184 V AC - 440 V AC
Grado di inquinamento
2
Durata elettrica
4.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
4
Larghezza integrata (numero di unità)
70 mm (4 SU)
Profondità interna
70.5 mm
Metodo di montaggio
Guida DIN
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP20, IP40 con custodia idonea
Indicazione di stato
Bianco / blu
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Capacità morsetti (cavo)
M5 (con vite con intaglio a croce, come definito in EN ISO 4757-Z2, PZ2)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
2 Nm - 2,4 Nm
Colore indicatore di posizione contatti
Rosso / verde
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
16 A
Dissipazione per polo, dipendente da corrente
0.725 W
Dissipazione apparecchiature, dipendente da corrente
2,9 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Dotato di:
Dispositivo di interblocco
Funzioni
tipo con ritardo breve
Caratteristiche speciali
  • Certificazioni correnti come da iscrizione
  • La temperatura di esercizio massima è di 55 °C: A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Utilizzato con
FRCmM
Interruttore protettore
Tipo G (ÖVE E 8601)

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
FRCMM-16/4/003-G 170367 EN_243133.pdf 551 Kbytes FRCMM-16/4/003-G 170367 EN_243133.pdf
