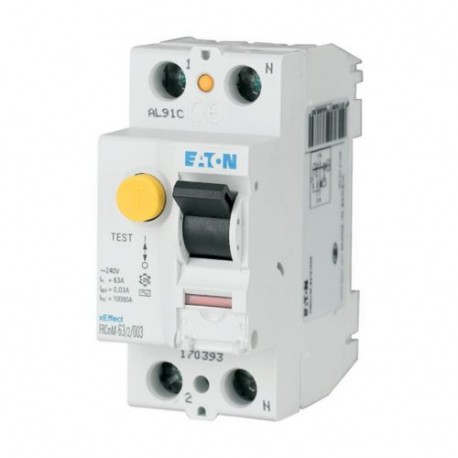

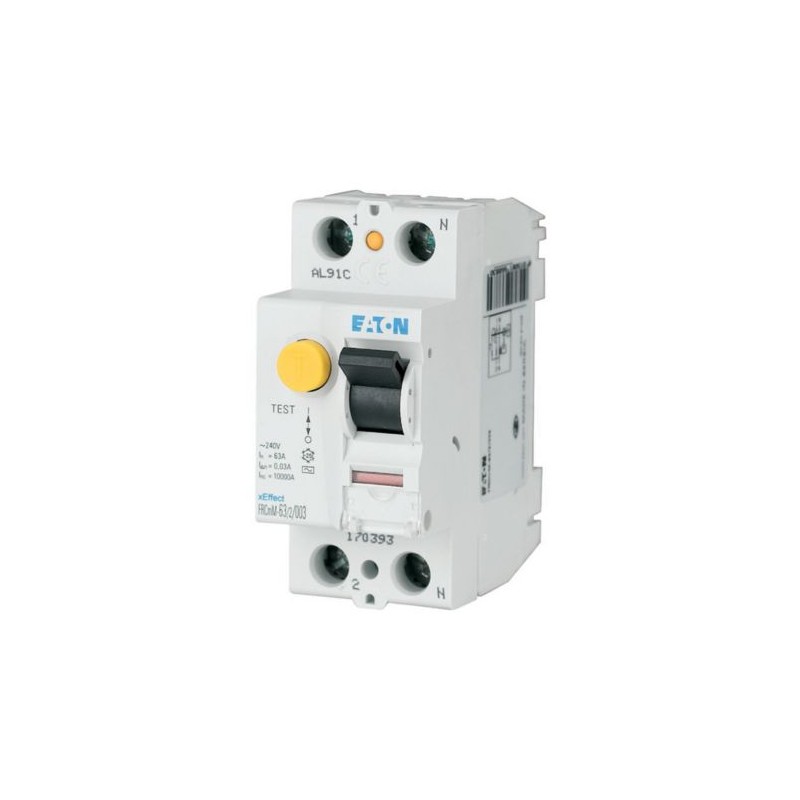

FRCMM-100/2/03-A 304065 Y7-304065 EATON ELECTRIC Interruttori differenziali, 100A, 2p, 300mA, tipo A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRCMM-100/2/03-A 304065 Y7-304065 EATON ELECTRIC Interruttori differenziali, 100A, 2p, 300mA, tipo A

FRCMM-100/2/03-A

304065

Y7-304065

EATON-MOELLER

Interruttori differenziali, 100A, 2p, 300mA, tipo A

Eaton Moeller series xEffect - FRCmM Tipo AC, A, U, R Interruttore differenziale puro (RCCB), 100 A, 2 p, 300 mA, tipo A

Interruttore differenziale FRCmM, 2 poli, Ingresso corrente nominale: 100 A, Corrente nominale di cortocircuito Icn: 10 con fusibile di riserva kA, Corrente nominale di guasto IΔN: 0,3 A, Quadri elettrici e alimentatori per applicazioni industriali e commerciali avanzate

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $616.62
Prezzo unitario: $616.62
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FRCmM Type AC, A, U, R RCCB
Sigla catalogo
304065
EAN
9010238194267
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
76 mm
Larghezza prodotto
35 mm
Peso prodotto
0.201 kg
Conformità
RoHS conform
Certificazione/i
IEC/EN 61008
EN45545-2
IEC 61373
Codice modello
FRCMM-100/2/03-A

Delivery program

Applicazione
Numero di poli
A due poli
Tempo d'intervento
Protezione da corto circuito
Valore nominale intensità di corrente
100 A
Potenza nominale di cortocircuito
10 kA con fusibile a monte
Valori nominali corrente di guasto
300 mA
Tipo di sensibilità
Sensibile a corrente impulsiva
Corrente di tenuta a impulsi
250 A (8/20 μs) a prova di sovratensione
Parzialmente resistente alla corrente impulsiva 250 A
Tipo
  • FRCmM
  • Interruttore protettore
  • Tipo A

Technical data - electrical

Tensione nominale (IEC/EN 60947-2)
240 V AC
Tensione nominale di esercizio (Ue) - max
240 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente di guasto nominale - min
0.3 A
Corrente di guasto nominale - max
0.3 A
Classificazione frequenza
50 Hz / 60 Hz
Potere d’interruzione
80 A (max. fusibile di riserva ammissibile)
Tipo corrente di dispersione
A
Potere di chiusura e apertura nominale residuo
1000 A
Sovraccarico consentito fusibile di backup - max
80 A gG/gL
Corrente nominale ammissibile di breve durata (lcw)
10 kA
Capacità corrente di spunto
0.25 kA
Intervallo circuito di prova
184 V AC - 250 V AC
Grado di inquinamento
2
Durata elettrica
4.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
2
Larghezza integrata (numero di unità)
35 mm (2 SU)
Profondità interna
70.5 mm
Metodo di montaggio
Fissaggio rapido con 2 posizioni permanenti per guida DIN omega IEC/EN 60715
Guida DIN
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
IP20, IP40 con custodia idonea
Indicazione di stato
Bianco / blu
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Capacità morsetti (filo pieno)
1,5 mm² - 35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
1.5 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Capacità morsetti (cavo a treccia)
16 mm² (2x)
Sezione del conduttore collegabile (multifilo) - min
1.5 mm²
Sezione del conduttore collegabile (multifilo) - max
16 mm²
Capacità morsetti (cavo)
M5 (con vite con intaglio a croce, come definito in EN ISO 4757-Z2, PZ2)
Protezione morsetti
Protezione da contatto di dita e mani, DGUV VS3, EN 50274
Coppia di serraggio
2 Nm - 2,4 Nm
Colore indicatore di posizione contatti
Rosso / verde
Spessore materiale busbar
0,8 mm - 2 mm
Durata meccanica
20.000 operazioni
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Dissipazione per polo, dipendente da corrente
9.4 W
Dissipazione apparecchiature, dipendente da corrente
13.6 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Caratteristiche
dispositivi supplementari possibili
Interruttore differenziale puro
Caratteristiche speciali
  • Come da iscrizione
  • A partire da 40 °C, la corrente continua massima ammissibile diminuisce di 1,2% ogni 1 °C
Utilizzato con
FRCmM
Tipo A
Interruttore protettore

ETIM for 304065 Disgiuntori, fusibili (EC000003)
Caratteristica Valore
numero di poli (EF001391) 2
tensione nominale (EF000228) 240 V
corrente nominale (EF000227) 100 A
corrente di guasto nominale (EF002358) 0.3 A
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
modo di montaggio (EF000003) barra DIN
tipo di corrente di guasto (EF002560) A
tipo selettivo (EF002561) No
tipo con ritardo breve (EF003604) No
resistenza a corto circuito (Icw) (EF002562) 10 kA
resistenza a corrente impulsiva (EF002564) 0.25 kA
tipo di tensione (EF000187) AC
con dispositivo di bloccaggio (EF007385) No
frequenza (EF005455) 50/60 Hz
dispositivi supplementari possibili (EF008148) Sì
grado di protezione (IP) (EF005474) IP20
numero di unità modulari (EF002950) 2
profondità di montaggio (EF000218) 70.5 mm
temperatura ambiente durante il funzionamento (EF007515) -25 °C
grado di inquinamento (EF002570) 2
sezione conduttore collegabile multifilare (EF007343) 1.5 mm²
sezione conduttore collegabile unifilare (EF007337) 1.5 mm²
codice RAL (simile) (EF003882) 7035
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRCMM-100/2/03-A Y7-304065 304065 FR_304064.pdf 3 Mbytes FRCMM-100/2/03-A Y7-304065 304065 FR_304064.pdf
