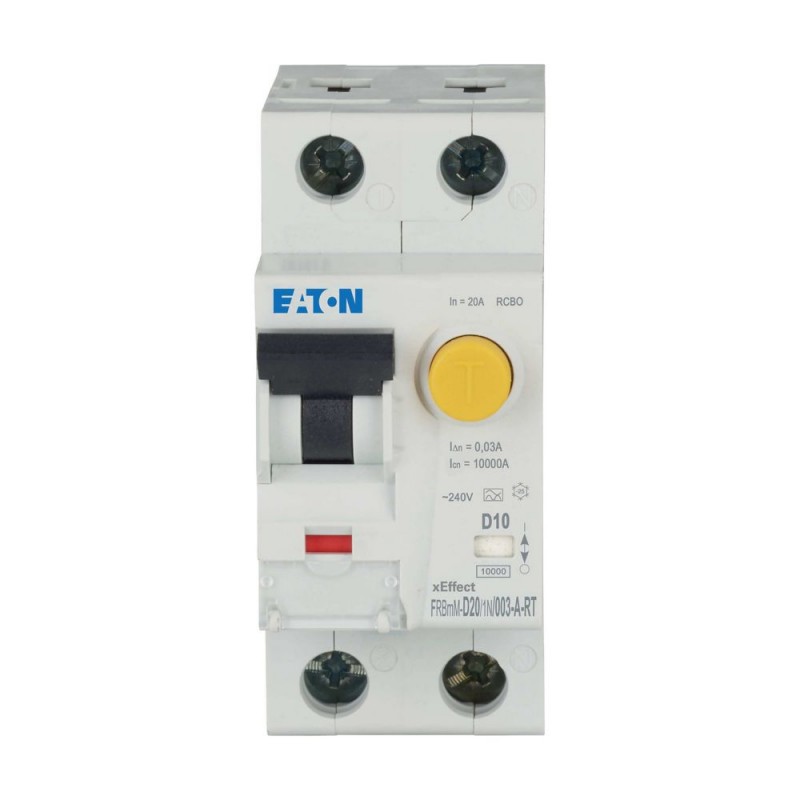

FRBMM-D20/1N/003-A-RT 305149 Y7-305149 EATON ELECTRIC FRBMM Int. Combinato, 20A, 30mA, Curva D, 1P+N, Termin.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRBMM-D20/1N/003-A-RT 305149 Y7-305149 EATON ELECTRIC FRBMM Int. Combinato, 20A, 30mA, Curva D, 1P+N, Termin..

FRBMM-D20/1N/003-A-RT

305149

Y7-305149

EATON-MOELLER

FRBMM Int. Combinato, 20A, 30mA, Curva D, 1P+N, Terminale ad Anello Classe A

RCD/MCB, 20A, 30mA, miniature circuit-breaker trip curve: D, 1pole+N, residual current circuit-breaker trip characteristic: A

RCD/MCB, 20A, 30mA, curva di scatto dell'interruttore automatico miniaturizzato: D, 1poli + N, caratteristica di scatto dell'interruttore differenziale: A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale

Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $228.95
Prezzo unitario: $228.95
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


RCD/MCB, 20A, 30mA, miniature circuit-breaker trip curve: D, 1pole+N, residual current circuit-breaker trip characteristic: A

Programma di fornitura

Funzione di base
Interruttore magnetotermico-differenziali FI/LS
Poli
a 1 polo+N
Curva caratteristica d'intervento
D
Applicazione
xEffect- Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Applicazione
Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Corrente nominale [In]
20 A
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
15 kA
Potere nominale di apertura secondo IEC/EN 61009
10 kA
Corrente nominale differenziale [IΔN]
0,03 A
Sigla
Tipo A
Sgancio
istantaneo S...
Assortimento
FRBmM
Sensibilità
sensibile a corrente impulsiva
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A

Dati tecnici

Elettrico
Polo protetto
1
Tensione nominale conforme a IEC/EN 60947-2. [Un]
240 V AC
Frequenza nominale [f]
50 Hz
Corrente nominale differenziale [IΔn]
30 mA
Sensibilità
sensibile a corrente impulsiva
Corrente nominale [In]
20 A
Curva caratteristica d'intervento
D
Conformità alle norme
EN 45545-2; IEC 61373

Verifiche di progetto secondo IEC/EN 61439

Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
20 A
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C

Dati tecnici secondo ETIM 8.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / Interruttore differenziale/magnetotermico (EC000905)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Corrente di guasto/ interruttore di potenza ([email protected] [AFZ810015])
numero di poli (totale)
2
numero di poli protetti
1
Tensione Nominale
240 V
tensione di isolamento nominale Ui
500 V
resistenza di tensione ad impulso nominale Uimp
4 kV
Corrente Nominale
20 A
corrente di guasto nominale
0.03 A
tipo di corrente di guasto
A
classe di limitazione energetica
3
potere di interruzione nominale secondo EN 61009
10 kA
potere di interruzione nominale secondo IEC 60947-2
15 kA
potere di interruzione nominale in cortocircuito secondo EN 61009-1
10 kA
caratteristiche di spegnimento
non ritardato
resistenza a corrente impulsiva
0.25 kA
tipo di tensione di alimentazione
AC
frequenza
50 Hz
caratteristica di intervento
D
conduttore neutro a connessione
no
con dispositivo di bloccaggio
no
categoria di sovratensione
3
grado di inquinamento
2
temperatura ambiente durante il funzionamento
-25 - 40 °C
Numero moduli DIN
2
profondità di incasso
75.5 mm
montaggio a incasso
no
protezione da scatto intempestivo
no
grado di protezione (IP)
IP20
sezione conduttore collegabile unifilare
1 - 25 mm²
sezione conduttore collegabile multifilare
1 - 25 mm²

ETIM for 305149 Disgiuntori, fusibili (EC000905)
Caratteristica Valore
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 1
tensione nominale (EF000228) 240 V
tensione di isolamento nominale Ui (EF001366) 500 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
corrente nominale (EF000227) 20 A
corrente di guasto nominale (EF002358) 0.03 A
tipo di corrente di guasto (EF002560) A
classe di limitazione energetica (EF002568) 3
potere di interruzione nominale secondo EN 61009 (EF012628) 10 kA
potere di interruzione nominale secondo IEC 60947-2 (EF006065) 15 kA
potere di interruzione nominale in cortocircuito (Icn) secondo EN 61009-1 (EF011981) 10 kA
caratteristica di spegnimento (EF012587) non ritardato
resistenza a corrente impulsiva (EF002564) 0.25 kA
tipo di tensione (EF000187) AC
frequenza (EF005455) 50 Hz
caratteristica di intervento (EF000889) D
conduttore neutro a commutazione (EF005997) No
con dispositivo di bloccaggio (EF007385) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
temperatura ambiente durante il funzionamento (EF007515) -25 °C
numero di unità modulari (EF002950) 2
profondità di montaggio (EF000218) 75.5 mm
protezione da scatto intempestivo (EF009497) No
grado di protezione (IP) (EF005474) IP20
sezione conduttore collegabile unifilare (EF007337) 1 mm²
sezione conduttore collegabile multifilare (EF007343) 1 mm²

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRBMM-D20/1N/003-A-RT Y7-305149 305149 IT_305149.pdf 109 Kbytes FRBMM-D20/1N/003-A-RT Y7-305149 305149 IT_305149.pdf
