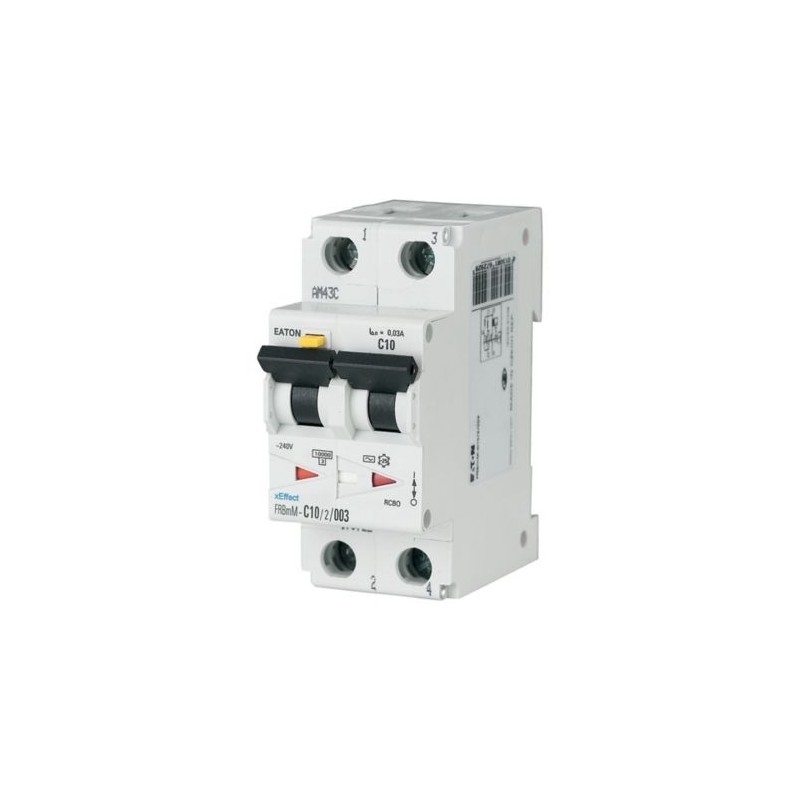

FRBMM-C6/2/003-A 170785 Y7-170785 EATON ELECTRIC interruttore combinato, 6A 30mA curva C , 2p,classe A Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRBMM-C6/2/003-A 170785 Y7-170785 EATON ELECTRIC interruttore combinato, 6A 30mA curva C , 2p,classe A

FRBMM-C6/2/003-A

170785

Y7-170785

EATON-MOELLER

interruttore combinato, 6A 30mA curva C , 2p,classe A

FRBMM int. combinato, 6A, 30mA, curva a C, 2p, Classe A

Interruttore combinato differenziale/modulare, 6 A, 30 mA, caratteristica di intervento interruttore automatico miniaturizzato di tipo C, 2 poli, caratteristica di intervento interruttore automatico a corrente residua: A. FRBMM-C6/2/003-A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale

Quadri modulari - terziario e differenziale

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $225.84
Prezzo unitario: $225.84
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller seies xEffect - FRBm6/M RCBO - interruttore magnetotermico differenziale con protezione da sovracorrente
Sigla catalogo
170785
EAN
4015081673582
Lunghezza/profondità del prodotto
80 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
35 mm
Peso prodotto
0.25 kg
Conformità
RoHS conform
Certificazione/i
CE
EN45545-2
IEC 61373
Codice modello
FRBMM-C6/2/003-A

Delivery program

Applicazione
Quadro elettrico per applicazioni commerciali avanzate e industriali
Gamma prodotti
FRBmM
Funzione di base
Dispositivi RCD/MCB combinati
Numero di poli
A due poli
Numero di poli (protetti)
2
Numero di poli (totale)
2
Caratteristica di rilascio
C
Valore nominale intensità di corrente
6 A
Corrente nominale
6 A
Valori nominali corrente di guasto
0.03 A
Tipo di sensibilità
Sensibile a corrente impulsiva
Tipo
RCBO

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
240 V - 240 V
Tensione nominale di esercizio (Ue) - max
240 V
Tensione nominale di isolamento (Ui)
500 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Valori correnti di guasto della gamma di prodotti
10, 30, 100, 300 milliampere
Corrente di tenuta a impulsi
Parzialmente resistente alla corrente impulsiva, 250 A
Classificazione frequenza
50 Hz
Tipo corrente di dispersione
A
Capacità di interruzione nominale
10 kA
Capacità di interruzione nominale (IEC/EN 61009)
10 kA
Capacità di interruzione nominale in cortocircuito (EN 60947-2)
0 kA
Capacità di apertura nominale in cortocircuito (EN 61009)
10 kA
Capacità di apertura nominale in cortocircuito (EN 61009-1)
10 kA
Capacità di interruzione nominale in cortocircuito (IEC 60947-2)
0 kA
Capacità corrente di sovratensione
0.25 kA
Caratteristica di disconnessione
Non ritardato
Intervento
Protezione da corto circuito
Categoria di sovratensione
III
Grado di inquinamento
2

Technical data - mechanical

Larghezza in base al numero di distanziali modulari
2
Profondità interna
75.5 mm
Grado di protezione
IP20
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
6 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione apparecchiature, dipendente da corrente
2,2 W
Dissipazione statica non dipendente da corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze di isolamento
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Connessioni per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Valore nominale di corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FRBMM-C6/2/003-A Y7-170785 170785 EN_243133.pdf 551 Kbytes FRBMM-C6/2/003-A Y7-170785 170785 EN_243133.pdf
