Visualizza ingrandito

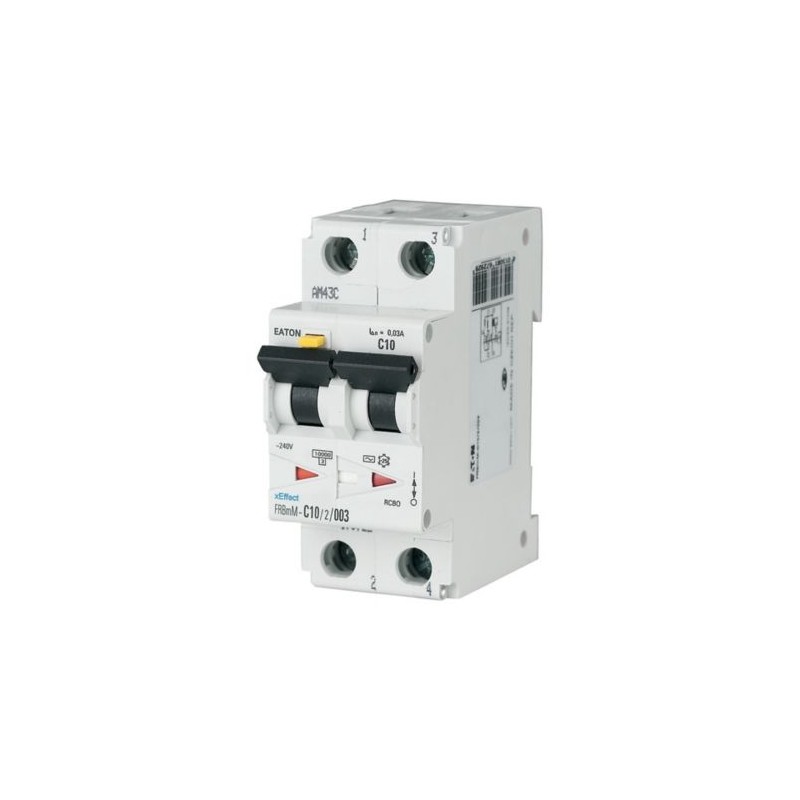

FRBMM-C13/2/03-A 170865 Y7-170865 EATON ELECTRIC interruttore combinato, 13A, 300mA, curva C , 2p, classe A
FRBMM-C13/2/03-A
170865
Y7-170865
EATON-MOELLER
interruttore combinato, 13A, 300mA, curva C , 2p, classe A
FRBMM Int. combinato, 13A, 300mA, curva a C, 2p, Classe A
Interruttore magnetotermico differenziale, 13 A, 300 mA, caratteristica di intervento interruttore magnetotermico: C, 2p, caratteristica di sgancio differenziale: A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale
Quadri modulari - terziario e differenziale
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲Interruttore magnetotermico differenziale, 13 A, 300 mA, caratteristica di intervento interruttore magnetotermico: C, 2p, caratteristica di sgancio differenziale: A
Interruttore magnetermico differenziale combinato di alta qualità, indipendente dalla tensione di linea, indicatore di posizione del contatto rosso - verde, protezione posteriore del morsetto, elemento di fissaggio alla guida a 3 posizioni per la rimozione dell'interruttore anche dalle sbarrette, vasta gamma di accessori anche per l'installazione successiva, ampia gamma delle correnti nominali d'intervento, correnti nominali d'impiego fino a 40 A, caratteristica d'intervento B, C, D, potere d'interruzione nominale 10 kA, adatto per uso esterno (alimentazione in loco e quadro di distribuzione esterno) fino a -25 °C
Programma di fornitura
Funzione di base
Interruttore magnetotermico-differenziali FI/LS
Poli
a 2 poli
Curva caratteristica d'intervento
C
Applicazione
xEffect- Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Applicazione
Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Corrente nominale [In]
13 A
Potere nominale di apertura secondo IEC/EN 61009
10 kA
Corrente nominale differenziale [IΔN]
0,3 A
Sigla
Tipo A
Sgancio
istantaneo S...
Assortimento
FRBmM
Sensibilità
sensibile a corrente impulsiva
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A
Dati tecnici
Elettrico
Tipologie conformi a
IEC/EN 61009
Polo protetto
2
Intervento
nessun ritardo S...
Tensione nominale conforme a IEC/EN 60947-2. [Un]
240 V AC
Frequenza nominale [f]
50 Hz
Corrente nominale differenziale [IΔn]
300 mA
Corrente differenziale nominale di mancato sgancio [IΔno]
0.5 x I ∆n
Sensibilità
sensibile a corrente impulsiva
Classe di selettività
3
Corrente nominale [In]
13 A
Tensione nominale di tenuta ad impulso [Uimp]
4 (1.2/50μs) kV
Curva caratteristica d'intervento
C
Conformità alle norme
EN 45545-2; IEC 61373
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
13 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
3.4 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
0
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Circuit breakers and fuses (EG000020) / Interruttore differenziale/magnetotermico (EC000905)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Corrente di guasto/ interruttore di potenza (ecl@ss13-27-14-22-07 [AFZ810020])
Numero di poli (totale)
2
Numero di poli protetti
2
Tensione nominale
V
Tensione di isolamento nominale Ui
V
Resistenza di tensione ad impulso nominale Uimp
4 kV
Corrente nominale
13 A
Corrente di guasto nominale
0.3 A
Tipo di corrente di guasto
A
Classe di limitazione energetica
3
Potenza dissipata
W
Potere di interruzione nominale secondo EN 61009
10 kA
Potere di interruzione nominale secondo IEC 60947-2
0 kA
Potere di interruzione nominale in cortocircuito secondo EN 61009-1
10 kA
Caratteristiche di spegnimento
Non ritardato
Resistenza a corrente impulsiva
0.25 kA
Tipo di tensione di alimentazione
AC
Frequenza
50 Hz
Caratteristica di intervento
C
Conduttore neutro a connessione
No
Con dispositivo di bloccaggio
No
Categoria di sovratensione
3
Grado di inquinamento
2
Temperatura ambiente durante il funzionamento
-25 - 40 °C
Numero moduli DIN
2
Profondità di incasso
75.5 mm
Montaggio a incasso
No
Protezione da scatto intempestivo
No
Grado di protezione (IP)
IP20
Sezione conduttore collegabile unifilare
1 - 25 mm²
Sezione conduttore collegabile multifilare
1 - 25 mm²
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FRBMM-C13/2/03-A Y7-170865 170865 IT_170865.pdf | 117 Kbytes |
|
