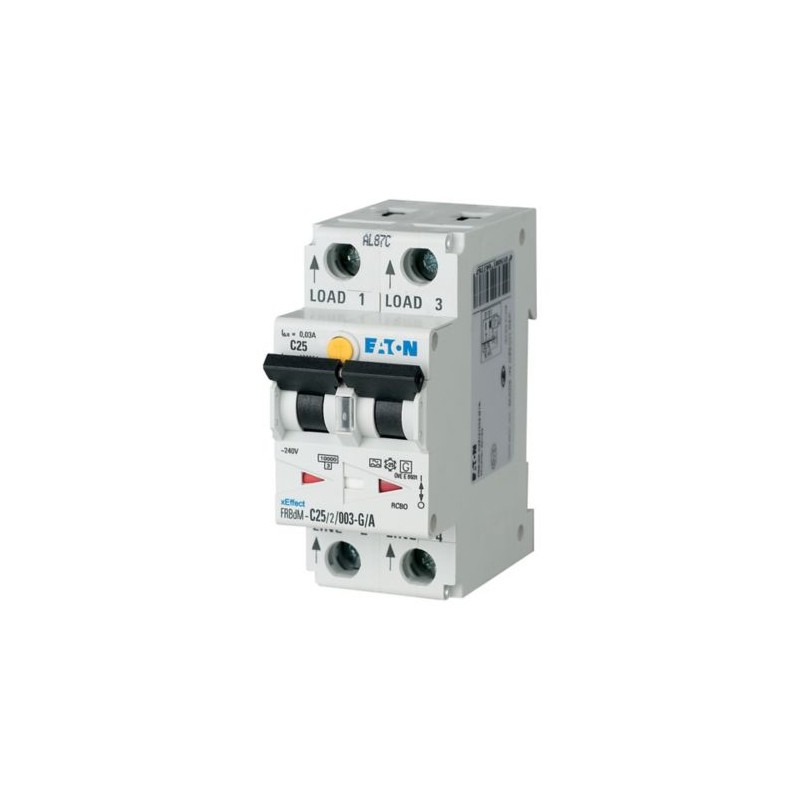

FRBDM-C20/2/003-G/A 168205 Y7-168205 EATON ELECTRIC FI/LS, 20A, 30mA, curva caratteristica ls: c, 2p, curva .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FRBDM-C20/2/003-G/A 168205 Y7-168205 EATON ELECTRIC FI/LS, 20A, 30mA, curva caratteristica ls: c, 2p, curva ..

FRBDM-C20/2/003-G/A

168205

Y7-168205

EATON-MOELLER

FI/LS, 20A, 30mA, curva caratteristica ls: c, 2p, curva caratteristica FI: A

Interruttore Combo, 20A, 30mA, curva a C, 2p, Classe A

Interruttore combinato differenziale/modulare, 20 A, 30 mA, caratteristica di intervento interruttore automatico miniaturizzato di tipo C, 2 poli, caratteristica di intervento interruttore automatico a corrente residua: A. FRBDM-C20/2/003-G/A

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > interruttore differenziale

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $243.85
Prezzo unitario: $243.85
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Interruttore differenziale magnetotermico Eaton Moeller series xEffect - FRBdM - Interruttore automatico di corrente residua con protezione da sovracorrente
Sigla catalogo
168205
EAN
4015081647750
Lunghezza/profondità del prodotto
86 mm
Altezza prodotto
75 mm
Larghezza prodotto
37 mm
Peso prodotto
0.25 kg
Conformità
Con marchio CE
RoHS conform
Certificazione/i
CE
Codice modello
FRBDM-C20/2/003-G/A

Specifiche del prodotto

Tipo
RCBO
Applicazione
Quadro elettrico per applicazioni commerciali avanzate e industriali
Valore nominale intensità di corrente
20 A
Tensione nominale
240 V - 240 V
Capacità corrente di sovratensione
3 kA
Tipo di tensione
CA
Larghezza in base al numero di distanziali modulari
2
Caratteristiche
Versione scatto antidisturbo
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Valore nominale di corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze di isolamento
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Connessioni per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Gamma prodotti
FRBdM
Corrente nominale
20 A
Valori correnti di guasto della gamma di prodotti
10, 30, 100 milliampere
Corrente nominale di esercizio per dissipazione specifica (In)
20 A
Capacità di interruzione nominale (IEC/EN 61009)
10000 kA
Dissipazione statica non dipendente da corrente
0 W
Caratteristica d'intervento
C
Profondità interna
70 mm
Classe di limitazione della corrente
3
Capacità di interruzione nominale in cortocircuito (EN 60947-2)
0 kA
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Valori nominali corrente di guasto
0.03 A
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Numero di poli (protetti)
2
Numero di poli (totale)
2
Tensione nominale di esercizio (Ue) - max
240 V
Capacità di interruzione nominale in cortocircuito (IEC 60947-2)
0 kA
Capacità di interruzione nominale
10 kA
Funzione di base
Dispositivi RCD/MCB combinati
Dissipazione apparecchiature, dipendente da corrente
5 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Grado di protezione
IP20
Consiglio di temperatura ambiente di utilizzo
Tenere in considerazione il declassamento a temperature superiori a 40 °C
Intervento
Lievemente ritardato
Categoria di sovratensione
III
Grado di inquinamento
2
Corrente di tenuta a impulsi
resistente alla corrente impulsiva 3 kA
Tipo corrente di dispersione
A
Caratteristica di rilascio
C
Tipo di sensibilità
Sensibile a corrente impulsiva
Classificazione frequenza
50 Hz
Tensione nominale di isolamento (Ui)
250 V
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità di apertura nominale in cortocircuito (EN 61009)
10 kA
Capacità di apertura nominale in cortocircuito (EN 61009-1)
10 kA
Numero di poli
A due poli
Caratteristica di disconnessione
Lievemente ritardato
Black-out
5.4 W
