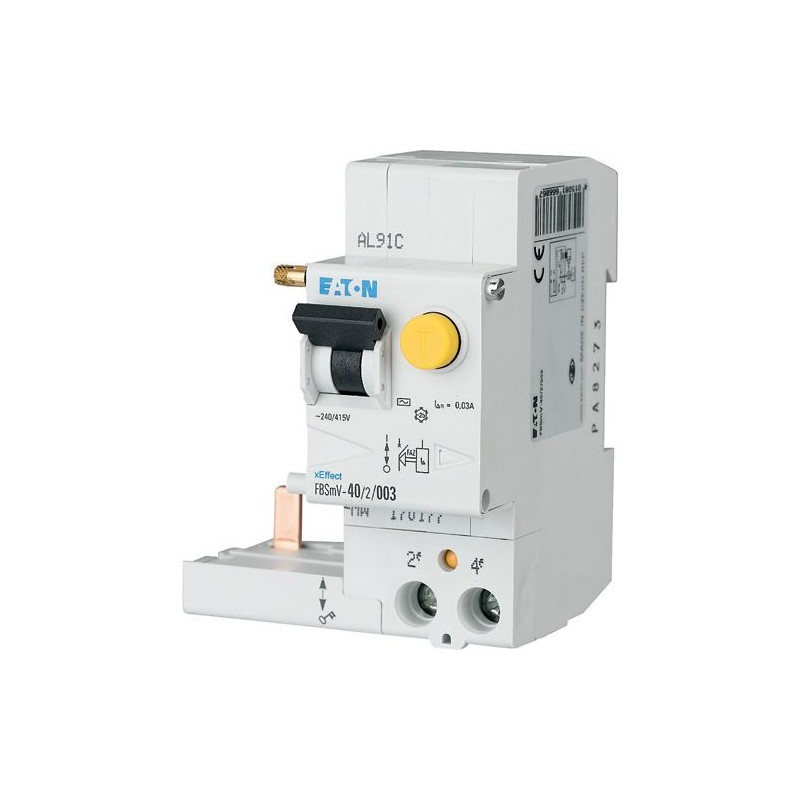

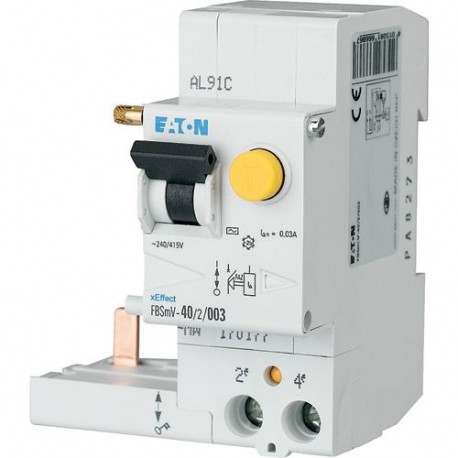

FBSMV-40/2/003-G 170237 Y7-170237 EATON ELECTRIC Blocco Differenziale Per il VISO, 40A, 2P, 30mA, tipo G
FBSMV-40/2/003-G
170237
Y7-170237
EATON-MOELLER
Blocco Differenziale Per il VISO, 40A, 2P, 30mA, tipo G
Blocco differenziale xEffect per FAZ, 40A, 2P, 30mA, Tipo G
Componenti per la distribuzione Eaton. Sganciatore termico dell’interruttore differenziale puro per FAZ, 40 A, 2 p, 30 mA, tipo G
FBSmV interruttore differenziale collegabile, 2 poli, Corrente nominale a: 40 A, Resistenza nominale di cortocircuito Icn:, Corrente nominale di guasto IΔN: 0,03 A, Quadri per applicazioni industriali e commerciali avanzate
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > modulo differeenziale
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Related products
▲Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FBSmV RCCB add-on unit
Sigla catalogo
170237
EAN
4015081667413
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
75 mm
Larghezza prodotto
70 mm
Peso prodotto
0.181 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
IEC/EN 61009
IEC 61373
IEC/EN 61009
Codice modello
FBSMV-40/2/003-G
Specifiche del prodotto
Utilizzato con
Tipo G (�VE E 8601)
FBSmV
unità di protezione da corrente residua aggiuntiva
Tipo G (ÖVE E 8601)
FBSmV
unità di protezione da corrente residua aggiuntiva
Tipo G (ÖVE E 8601)
Tipo
Suggerimento temperatura ambiente: A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Caratteristiche speciali
Applicazione
- Quadro elettrico per applicazioni commerciali avanzate e industriali
- xEffect - Apparecchiature per applicazioni industriali e commerciali avanzate
Valore nominale intensità di corrente
40 A
Caratteristiche
dispositivi supplementari possibili
unità di protezione da corrente residua aggiuntiva
unità di protezione da corrente residua aggiuntiva
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Dispositivo di interblocco
Carcassa
45 mm
Classificazione frequenza
50 Hz
Grado di inquinamento
2
Metodo di montaggio
Guida DIN
avvitato con FAZ in esecuzione non separabile
avvitato con FAZ in esecuzione non separabile
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Dissipazione apparecchiature, dipendente da corrente
13 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente nominale ammissibile di breve durata (lcw)
10 kA
0 kA
0 kA
Larghezza integrata (numero di unità)
70 mm (2 SU)
Spessore materiale busbar
0,8 mm - 2 mm
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti di sollevamento
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70 mm
Sezione del conduttore collegabile (multifilo) - max
35 mm²
Sezione del conduttore collegabile (multifilo) - min
0.75 mm²
Sezione del conduttore collegabile (pieno) - max
35 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
0.75 mm²
Valori nominali corrente di guasto
30 mA
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Grado di protezione
IP20, IP40 con custodia idonea
IP20
IP20
Corrente di tenuta a impulsi
resistente alla corrente impulsiva 3 kA
Numero di poli
A due poli
Tipo corrente di dispersione
AC
Funzioni
tipo con ritardo breve
Tipo di sensibilità
Sensibile a corrente alternata (AC)
Corrente di guasto nominale - max
0.03 A
Corrente di guasto nominale - min
0.03 A
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Tensione nominale di esercizio (Ue) - max
240 V
Dissipazione statica indipendente dalla corrente
0 W
Capacità corrente di spunto
3 kA
Tensione nominale - max
415 V
Tensione nominale - min
240 V
Larghezza in base al numero di distanziali modulari
4
Tempo d'intervento
Lievemente ritardato
ritardo di 10 ms (Tipo G)
ritardo di 10 ms (Tipo G)
Potenza nominale di cortocircuito
Uguale a FAZ connesso fino a max. 10 kA
Black-out
5.3 W
| Caratteristica | Valore |
|---|---|
| tensione nominale (EF005127) | 240 V |
| corrente nominale (EF000001) | 40 A |
| corrente di guasto nominale regolabile (EF008874) | No |
| corrente di guasto nominale (EF003975) | 0.03 A |
| tempo di ritardo max. (EF001421) | 10 ms |
| tempo di ritardo regolabile (EF001420) | No |
| numero di poli (EF001391) | 2 |
| tipo di corrente di guasto (EF002560) | AC |
| resistenza a corrente impulsiva (EF002564) | 3 kA |
| frequenza (EF005455) | 50 Hz |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potenza dissipata (EF005387) | 5.3 W |
| sezione conduttore collegabile unifilare (EF007337) | 0.75 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.75 mm² |
| protezione da scatto intempestivo (EF009497) | No |
| con dispositivo di bloccaggio (EF007385) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| grado di inquinamento (EF002570) | 2 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FBSMV-40/2/003-G Y7-170237 170237 FR_170161.pdf | 416 Kbytes |
|
