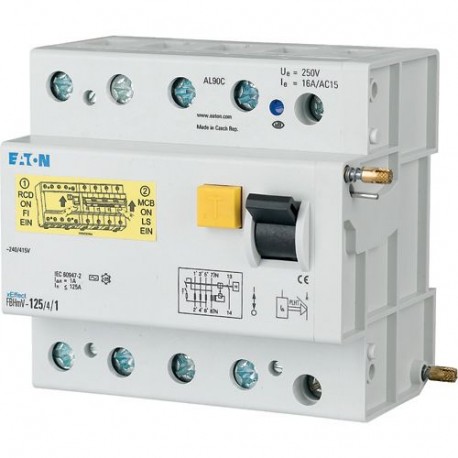

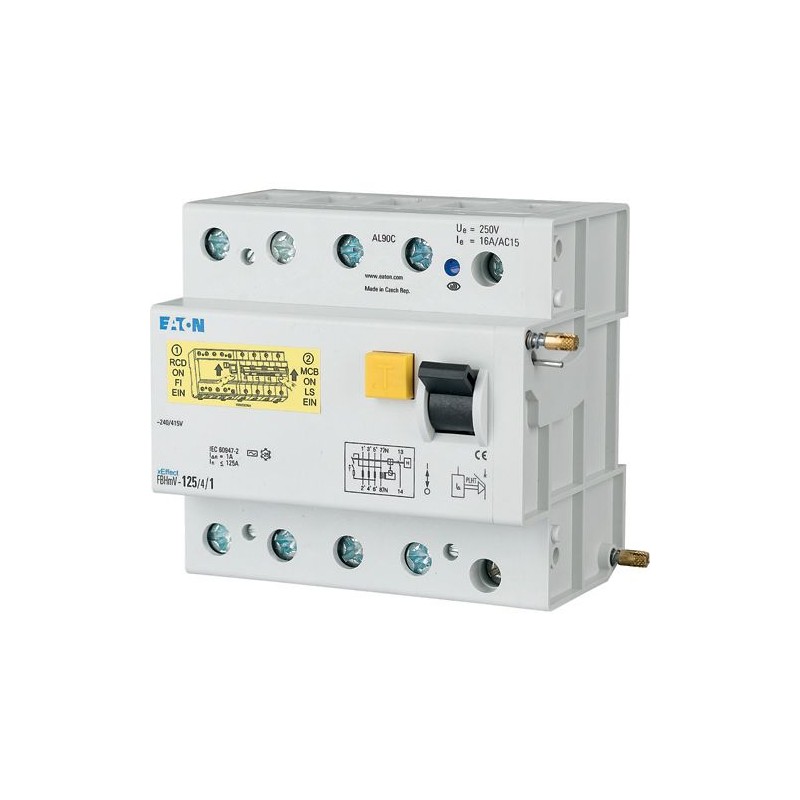

FBHMV-80/4/1 170255 EATON ELECTRIC Blocco differenziale per AZ, 80A, 4P, 1000mA, Classe AC
FBHMV-80/4/1
170255
EATON-MOELLER
Blocco differenziale per AZ, 80A, 4P, 1000mA, Classe AC
Unità di sgancio FI per AZ; 80A; 4p; 1000mA; tipo AC
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Dettagli
▲Unità di sgancio FI per AZ; 80A; 4p; 1000mA; tipo AC
Interruttore differenziale montabile FBHmV, A 4 poli, Interruttori differenziali montabili, Corrente nominale In: 80 A, Corrente nominale differenziale IΔN: 1 A, Tipo AC, sensibili alla corrente alternata, limitatamente resistente alla corrente impulsiva 250 A, Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Programma di fornitura
Funzione di base
Interruttori differenziali montabili
Poli
A 4 poli
Applicazione
Apparecchiatura per applicazioni industriali ed edifici funzionali di fascia alta
Corrente nominale [In]
80 A
Resistenza nominale al corto circuito [Icn]
uguale ad AZ connesso kA
Corrente nominale differenziale [IΔN]
1 A
Sigla
Tipo AC
Sgancio
istantaneo S...
Assortimento
FBHmV
Sensibilità
sensibili alla corrente alternata
immune ai picchi di corrente
limitatamente resistente alla corrente impulsiva 250 A
Simbolo circuitale
Dati tecnici
Elettrico
Tipologie conformi a
IEC/EN 60947-2
Frequenza nominale [f]
50 Hz
Sensibilità
sensibili alla corrente alternata
Corrente nominale [In]
80 A
Tensione nominale di tenuta ad impulso [Uimp]
4 kV
Durataelettrico [Manovre]
≧ 1500
Duratameccanico [Manovre]
≧ 10000
Meccanico
Dimensioni di montaggio calotta
45 mm
Misura zoccolo apparecchio
90 mm
Larghezza di montaggio
95 (5,5 unità passo) mm
Montaggio
avvitato su AZ a 2, 3, 4 poli; Z-BHASA
Grado di protezione
IP20, IP40 con involucro idoneo
Morsetti sopra e sotto
Morsetti di sollevamento
Protezione morsetti
DGUV VS3, EN 50274
Temperatura di stoccaggio/trasporto ammessa
-35 - +60 °C
Idoneità ai climi
25-55 °C/Umidità relativa pari al 90-95% conformemente a IEC 60068-2
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
80 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
7 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 7.0
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / interruttore differenziale (EC000003)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore differenziale / Interruttore differenziale ([email protected] [AAB906014])
numero di poli
4
tensione di dimensionamento
415 V
corrente di dimensionamento
80 A
corrente di guasto nominale
1000 milliampere
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
tipo di montaggio
barra DIN
tipo di corrente di guasto
AC
tipo selettivo
no
tipo con ritardo breve
no
resistenza a corto circuito (Icw)
0 kA
resistenza a corrente impulsiva
0.25 kA
frequenza
50 Hz
dispositivi supplementari possibili
sì
con dispositivo di bloccaggio
sì
grado di protezione (IP)
IP20
larghezza in unità di suddivisione
5.5
profondità di incasso
70 mm
temperatura ambiente durante il funzionamento
-25 - 40
grado di inquinamento
2
sezione conduttore collegabile multifilare
2.5 - 50 mm
sezione conduttore collegabile unifilare
2.5 - 50 mm
Dimensioni
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| FBHMV-80/4/1 FBHMV-80/4/1 170255 IT_170255.pdf | 230 Kbytes |
|
