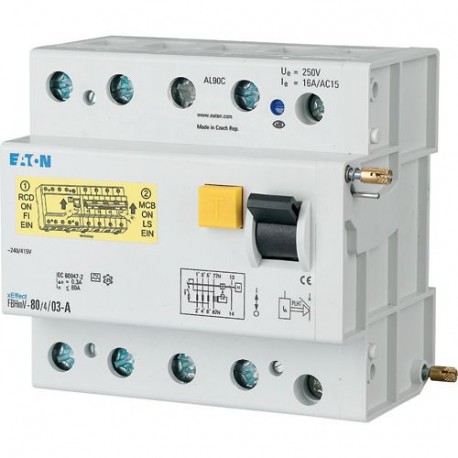

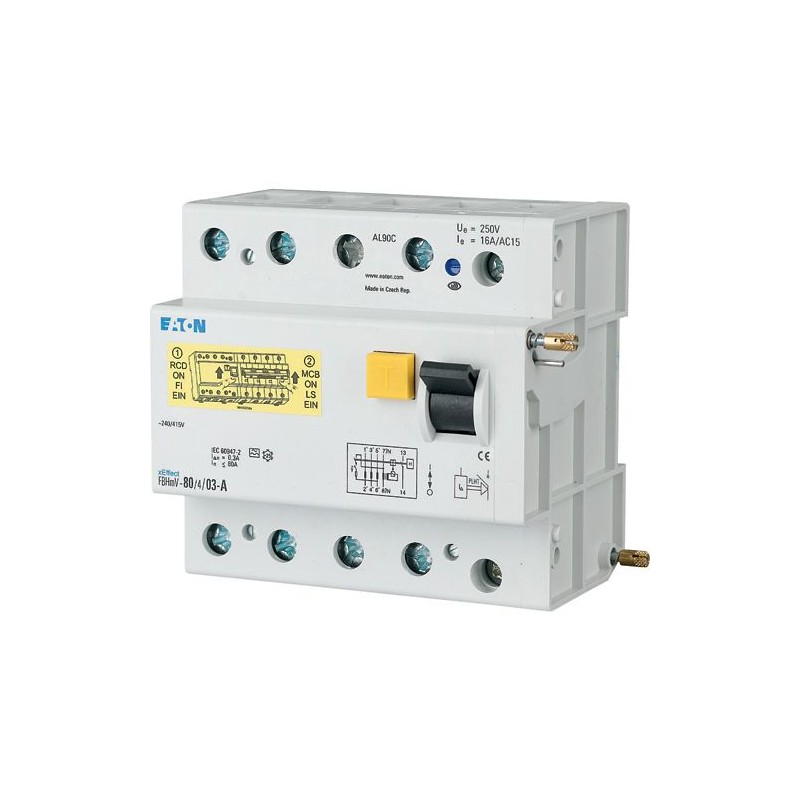

FBHMV-80/4/05-A 170133 EATON ELECTRIC Blocco differenziale per AZ, 80A, 4P, 500mA, Classe A
FBHMV-80/4/05-A
170133
EATON-MOELLER
Blocco differenziale per AZ, 80A, 4P, 500mA, Classe A
Componenti per la distribuzione Eaton. Sganciatore termico dell’interruttore differenziale puro per AZ, 80 A, 4 p, 500 mA, tipo A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Quadri modulari - industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton Moeller series xEffect - FBHmV RCCB add-on unit
Sigla catalogo
170133
EAN
4015081666348
Lunghezza/profondità del prodotto
94.5 mm
Altezza prodotto
80 mm
Larghezza prodotto
90 mm
Peso prodotto
0.489 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
IEC/EN 60947-2
IEC 61373
IEC/EN 60947-2
Codice modello
FBHMV-80/4/05-A
Specifiche del prodotto
Tipo
Caratteristiche speciali
Suggerimento temperatura ambiente: A partire da 40°C si riduce la corrente ininterrotta max. ammessa di 3% per ogni 1°C
Applicazione
- Quadro elettrico per applicazioni commerciali avanzate e industriali
- xEffect - Apparecchiature per applicazioni industriali e commerciali avanzate
Valore nominale intensità di corrente
80 A
Caratteristiche
dispositivi supplementari possibili
unità di protezione da corrente residua aggiuntiva
unità di protezione da corrente residua aggiuntiva
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Dispositivo di interblocco
Carcassa
45 mm
Classificazione frequenza
50 Hz
Grado di inquinamento
2
Utilizzato con
unità di protezione da corrente residua aggiuntiva
FBHmV
Tipo A
FBHmV
Tipo A
Metodo di montaggio
Guida DIN
Avvitato su AZ a 2, 3, 4 poli; Z-BHASA
Avvitato su AZ a 2, 3, 4 poli; Z-BHASA
Idoneità climatica
25-55 °C/umidità relativa pari al 90-95% conforme a IEC 60068-2
Dissipazione apparecchiature, dipendente da corrente
7 W
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Corrente nominale ammissibile di breve durata (lcw)
0 kA
10 kA
10 kA
Larghezza integrata (numero di unità)
95 mm (5,5 SU)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Morsetti (superiore e inferiore)
Morsetti di sollevamento
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Profondità interna
70 mm
Sezione del conduttore collegabile (multifilo) - max
50 mm²
Sezione del conduttore collegabile (multifilo) - min
2.5 mm²
Sezione del conduttore collegabile (pieno) - max
50 mm²
Sezione del conduttore collegabile (nucleo pieno) - min
2.5 mm²
Valori nominali corrente di guasto
500 mA
Capacità di dissipazione
0 W
Dissipazione per polo, dipendente da corrente
0 W
Temperatura di magazzinaggio e trasporto ammissibile - max
60 °C
Temperatura di magazzinaggio e trasporto ammissibile - min
-35 °C
Durata meccanica
10000 operazioni
Grado di protezione
IP20, IP40 con custodia idonea
IP20
IP20
Corrente di tenuta a impulsi
Parzialmente resistente alla corrente impulsiva 250 A
Numero di poli
Quattro poli
Tipo corrente di dispersione
A
Durata elettrica
1500 operazioni
Tipo di sensibilità
Sensibile a corrente impulsiva
Corrente di guasto nominale - max
0.5 A
Corrente di guasto nominale - min
0.5 A
Tensione nominale di isolamento (Ui)
440 V
Corrente nominale di esercizio per dissipazione specifica (In)
80 A
Tensione nominale di esercizio (Ue) - max
415 V
Dissipazione statica indipendente dalla corrente
0 W
Capacità corrente di spunto
0.25 kA
Tensione nominale - max
415 V
Tensione nominale - min
240 V
Larghezza in base al numero di distanziali modulari
5.5
Tempo d'intervento
Protezione da corto circuito
Potenza nominale di cortocircuito
Uguale ad AZ connesso
