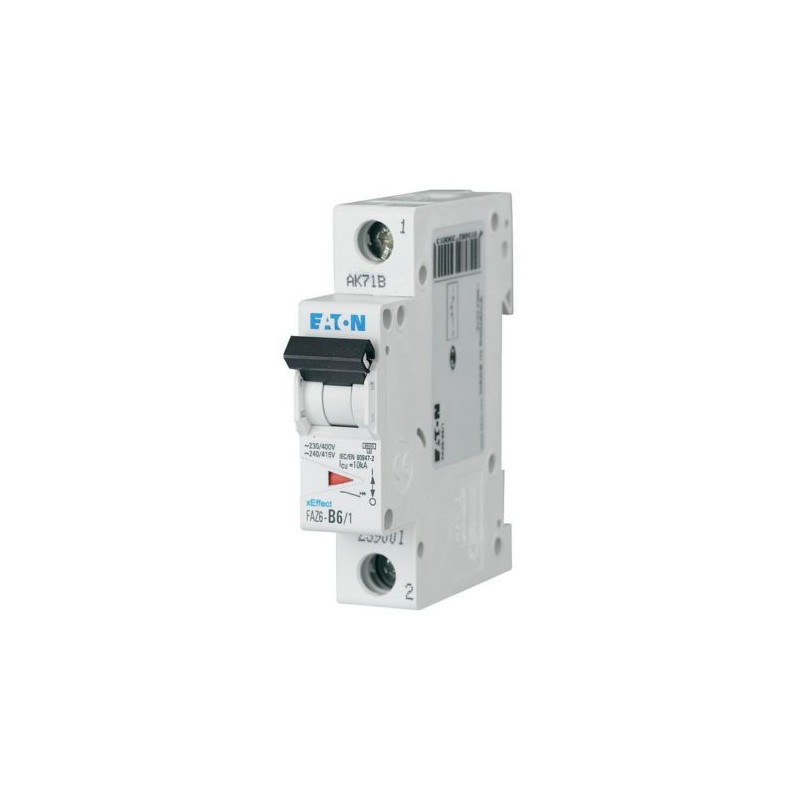

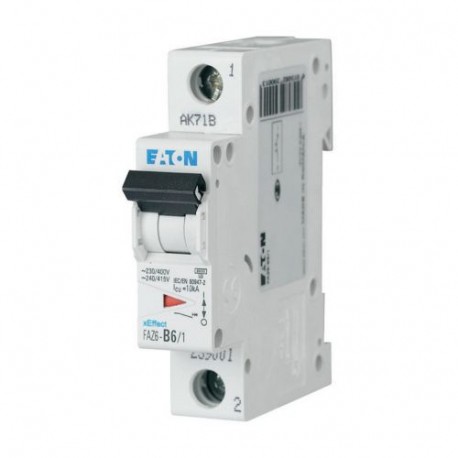

FAZ6-C0,5/1 239029 Y7-239029 EATON ELECTRIC Piccolo interruttore automatico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ6-C0,5/1 239029 Y7-239029 EATON ELECTRIC Piccolo interruttore automatico

FAZ6-C0,5/1

239029

Y7-239029

EATON-MOELLER

Piccolo interruttore automatico

Interruttore automatico (MCB), 0,5 A, 1p, caratteristiche: C, 6 kA

FAZ6-C0,5/1. Interruttore magnetotermico (MCB), 0,5 A, 1p, caratteristica: C, 6 kA

Interruttore automatico miniaturizzato di alta qualità per applicazioni industriali e residenziali, indicatore di posizione del contatto rosso - verde, guida per un collegamento sicuro del terminale, raccogliscorrimento tristabile - consente la rimozione del sistema di sbarre collettrici esistente, ampia gamma di accessori adatti per l'installazione successiva, correnti nominali fino a 63 A, caratteristiche di scatto B, C, D

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $68.06
Prezzo unitario: $68.06
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ6 MCB
Sigla catalogo
239029
EAN
4015082390297
Lunghezza/profondità del prodotto
85 mm
Altezza prodotto
73 mm
Larghezza prodotto
17.7 mm
Peso prodotto
0.12 kg
Conformità
RoHS conform
Codice modello
FAZ6-C0,5/1

Delivery program

Numero di poli (totale)
1
Numero di poli (protetti)
1
Caratteristica di rilascio
C
Valore nominale intensità di corrente
0.5 A

Technical data - electrical

Tipo di tensione
CA
Tensione nominale (IEC/EN 60898-1)
240 V
Tensione nominale (IEC/EN 60947-2)
230
Tensione nominale di esercizio (Ue) - max
230 V
Tensione di esercizio (IEC/EN 60947-2) - max
230 V
Tensione operativa in DC (EC/EN 60947-2) - max
60 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
7.5 kA
Capacità di apertura nominale in cortocircuito di servizio (IEC/EN 60898-1)
6 kA
Capacità di apertura nominale in corto di servizio (IEC/EN 60947-2)
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
6 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
6 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
10 kA
Categoria di sovratensione
III
Grado di inquinamento
2

Technical data - mechanical

Larghezza in base al numero di distanziali modulari
1
Profondità interna
70.5 mm
Grado di protezione
IP20
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²

Design verification as per IEC/EN 61439 - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
0.5 A
Dissipazione apparecchiature, dipendente da corrente
1,2 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico di comando. Eaton fornirà i dati di dissipazione di calore per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili

ETIM for 239029 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) C
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1
corrente nominale (EF000227) 0.5 A
tensione nominale (EF000228) 230 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 6 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 6 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 10 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 1.7 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 1
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ6-C0,5/1 Y7-239029 239029 EN_243133.pdf 551 Kbytes FAZ6-C0,5/1 Y7-239029 239029 EN_243133.pdf
