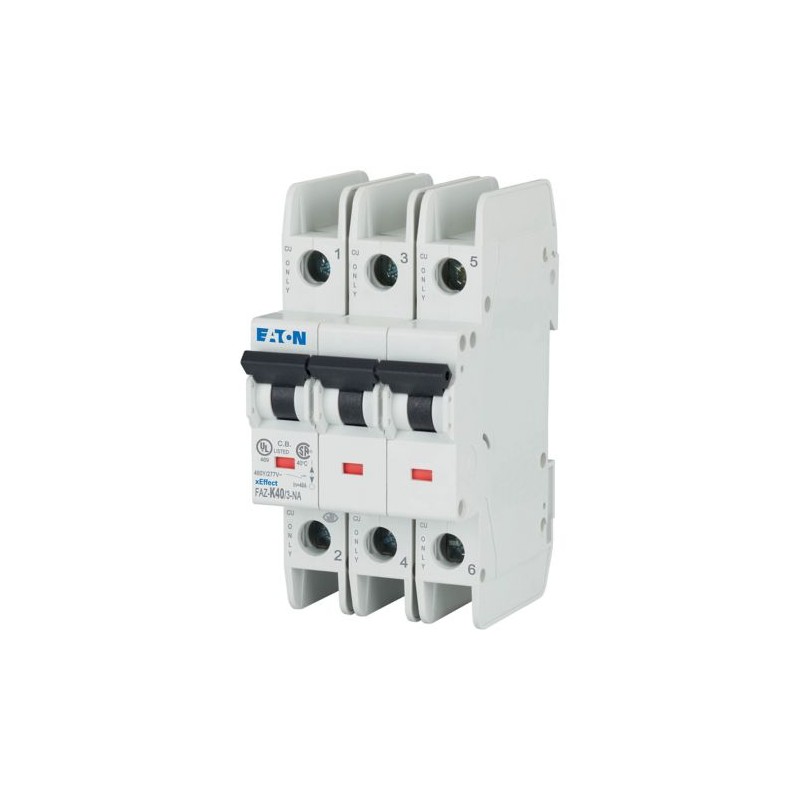

FAZ-K40/3-NA EP-501485 Y7-501485 EATON ELECTRIC Interruttore automatico (MCB), 40A, 3p, caratteristiche: K Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-K40/3-NA EP-501485 Y7-501485 EATON ELECTRIC Interruttore automatico (MCB), 40A, 3p, caratteristiche: K

FAZ-K40/3-NA

EP-501485

Y7-501485

EATON-MOELLER

Interruttore automatico (MCB), 40A, 3p, caratteristiche: K

FAZ-K40/3-NA. Interruttore magnetotermico (MCB), 40A, 3p, caratteristica: K

Interruttore automatico miniaturizzato (MCB), FAZ-NA, 3 poli, caratteristica di sgancio: K, corrente nominale Ingresso: 40 A, Quadro elettrico per applicazioni industriali e commerciali avanzate

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $183.15
Prezzo unitario: $183.15
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
EP-501485
EAN
9010653052784
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
53.1 mm
Peso prodotto
0.382 kg
Certificazione/i
UL 489, CSA C22.2 No. 5
IEC 60947-2
Codice modello
FAZ-K40/3-NA

Delivery program

Applicazione
Apparecchiature per esportazione in Nordamerica (certificato UL)
Numero di poli (totale)
3
Numero di poli (protetti)
3
Caratteristica di intervento
B, C, D
Caratteristica di rilascio
K
Valore nominale intensità di corrente
40 A
Tipo

Technical data - electrical

Tipo di tensione
CA
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V AC
Tensione nominale di esercizio (Ue) - max
415 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Potere di apertura
14 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
15 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
15 kA
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
20.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
3
Profondità interna
70.5 mm
Larghezza di montaggio per polo
17.7 mm
Metodo di montaggio
Guida omega IEC/EN 60715
Grado di protezione
IP20
IP40
Morsetti (superiore e inferiore)
Morsetti per doppio uso
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Protezione morsetti
protetto contro i contatti con le dita/dorso della mano secondo BGV A2
Coppia di serraggio
Max. 2,4 Nm
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
#10-8 AWG: 2,8 Nm (25 lb-in)
UL: 4 Nm (36 lb-in) per AWG 6

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
40 A
Dissipazione apparecchiature, dipendente da corrente
9,3 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili

ETIM for EP-501485 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 70.5 mm
caratteristica di intervento (EF000889) K
numero di poli (totale) (EF008618) 3
numero di poli protetti (EF005548) 3
corrente nominale (EF000227) 40 A
tensione nominale (EF000228) 415 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) AC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 15 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 15 kA
frequenza (EF000416) 50 Hz
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 3
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-K40/3-NA Y7-501485 EP-501485 IT_EP-501485.pdf 113 Kbytes FAZ-K40/3-NA Y7-501485 EP-501485 IT_EP-501485.pdf
