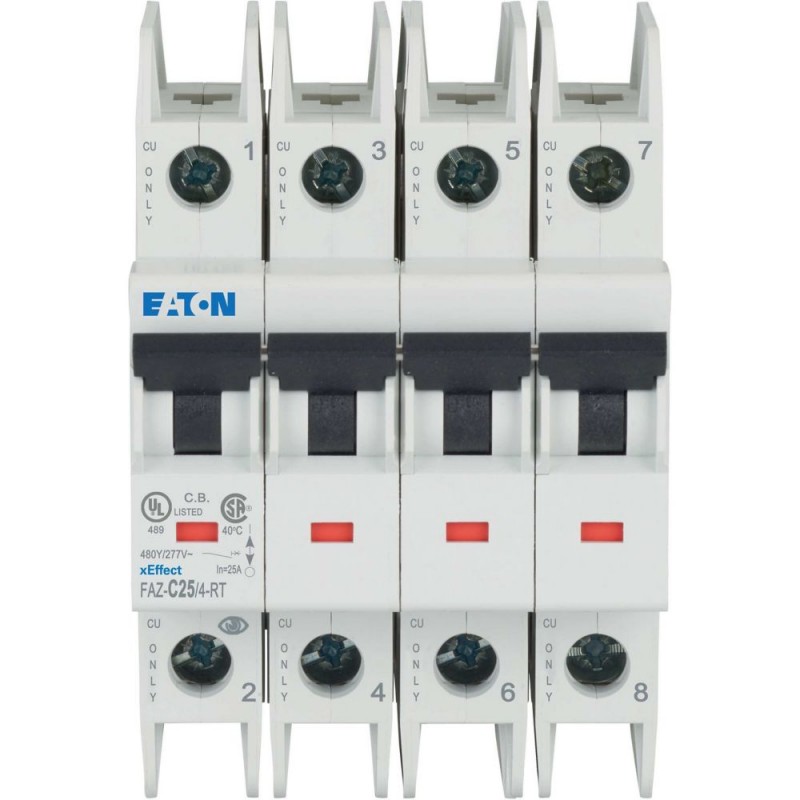

FAZ-C25/4-RT 190878 Y7-190878 EATON ELECTRIC Int. interruttore FAZ-RT, 25A, 4P, curva C
FAZ-C25/4-RT
190878
Y7-190878
EATON-MOELLER
Int. interruttore FAZ-RT, 25A, 4P, curva C
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Interruttore magnetotermico (MCB), 25 A, 4p, caratteristica: C, linguetta ad anello
Interruttore automatico miniaturizzato di alta qualità, conforme a UL 489, CSA C22.2 n. 5 e anche standard IEC 60947-2, per applicazioni consentite per UL 1077 o CSA C22.2 n. 235, interruttore ausiliario e sganciatori di tensione adatti per il retrofit, con viti terminali rimovibili per l'uso con terminale a filo anulare, indicatore di posizione dei contatti rosso-verde, Facile montaggio su guida DIN
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico
Quadri modulari - industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
| Nome prodotto | Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB |
| Sigla catalogo | 190878 |
| EAN | 4015081905256 |
| Lunghezza/profondità del prodotto | 105 mm |
| Altezza prodotto | 75.5 mm |
| Larghezza prodotto | 70.8 mm |
| Peso prodotto | 0.508 kg |
| Conformità | RoHS conform |
| Certificazione/i | IEC 60947-2 UL (Category Control Number DIVQ) CSA (File No. 204453) CSA-C22.2 No. 5-09 UL 489, CSA C22.2 No. 5 Specially designed for North America, suitable as BCPD UL 489 UL (File No. E235139) North America (UL listed, CSA certified) CSA (Class No. 1432-01) CE marking IEC/EN 60947-2 EN45545-2 IEC 61373 |
| Codice modello | FAZ-C25/4-RT |
Delivery program
| Applicazione |
|
| Numero di poli | Quattro poli |
| Numero di poli (totale) | 4 |
| Numero di poli (protetti) | 4 |
| Caratteristica di intervento | C |
| Caratteristica di rilascio | C |
| Valore nominale intensità di corrente | 25 A |
| Tipo |
|
Technical Data - Electrical
| Tipo di tensione | CA |
| Tensione nominale | 277 V AC / 480 V AC |
| Tensione nominale, DC | 60 V DC |
| Tensione nominale (IEC/EN 60947-2) | 440 V |
| Tensione nominale (UL) | 480Y/277 V |
| Tensione nominale di esercizio (Ue) - max | 240 V |
| Tensione nominale di isolamento (Ui) | 440 V |
| Tensione nominale di tenuta ad impulso (Uimp) | 4kV |
| Frequenza nominale - min | 50 Hz |
| Frequenza nominale - max | 60 Hz |
| Poteri d'interruzione nominali (IEC/EN 60947-2) | 15 kA |
| Poteri d’interruzione operativi | 7.5 kA |
| Potere di apertura | 14 kA (UL489) |
| Fusibile di backup consentito - max | 125 A gL/gG |
| Classe di selettività | 3 |
| Durata elettrica | min. 1500 operazioni min. 6000 operazioni (UL) |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Direzione alimentazione in ingresso | Secondo necessità |
Technical Data - Mechanical
| Carcassa | 45 mm |
| Larghezza custodia | 105 mm |
| Larghezza in base al numero di distanziali modulari | 4 |
| Profondità interna | 60 mm |
| Ampiezza supporto | 17,7 mm |
| Larghezza di montaggio per polo | 17,7 mm |
| Metodo di montaggio | Guida DIN IEC/EN 60715 |
| Posizione di montaggio | Secondo necessità |
| Grado di protezione | IP40 (se in dotazione) IP20 Tipo UL/CSA: - IP20 (IEC) |
| Morsetti (superiore e inferiore) | Sollevare il morsetto / linguetta d’anello |
| Sezione del conduttore collegabile (nucleo pieno) - min | 1 mm² |
| Sezione del conduttore collegabile (pieno) - max | 25 mm² |
| Sezione del conduttore collegabile (multifilo) - min | 1 mm² |
| Sezione del conduttore collegabile (multifilo) - max | 25 mm² |
| Capacità morsetti a vite per conduttore principale | 10 mm² (2x) |
| Capacità morsetti (cavo di comando) | 25 mm² (1x) |
| Protezione morsetti | Protezione da contatto di dita e mani, DGUV VS3, EN 50274 |
| Colore indicatore di posizione contatti | Rosso / verde |
| Coppia di serraggio | UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12 Max. 2,4 Nm UL: 4 Nm (36 lb-in) per AWG 6 UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8 |
| Durata meccanica | 10000 manovre |
Design verification as per IEC/EN 61439 - technical data
| Corrente nominale di esercizio per dissipazione specifica (In) | 25 A |
| Dissipazione per polo, dipendente da corrente | 0 W |
| Dissipazione statica indipendente dalla corrente | 0 W |
| Capacità di dissipazione | 0 W |
| Temperatura ambiente di esercizio - min | -25 °C |
| Temperatura ambiente di esercizio - max | 75 °C |
| Temperatura ambiente di esercizio (UL) - min | -5 °C |
| Temperatura ambiente di esercizio (UL) - max | 40 °C |
Design verification as per IEC/EN 61439
| 10.2.2 Resistenza alla corrosione | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.1 Verifica stabilità termica custodie | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.4 Resistenza alla radiazione ultravioletta (UV) | I requisiti della norma di prodotto sono soddisfatti. |
| 10.2.5 Sollevamento | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.6 Impatto meccanico | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.2.7 Iscrizioni | I requisiti della norma di prodotto sono soddisfatti. |
| 10.3 Grado di protezione dei gruppi di componenti | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.4 Distanze d’isolamento superficiale | I requisiti della norma di prodotto sono soddisfatti. |
| 10.5 Protezione da folgorazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.6 Incorporamento di componenti e dispositivi di commutazione | Non pertinente, in quanto l'intero quadro elettrico deve essere valutato. |
| 10.7 Collegamenti e circuiti elettrici interni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.8 Collegamenti per conduttori esterni | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.2 Rigidità elettrica potenza-frequenza | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.3 Tensione di tenuta a impulsi | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.9.4 Test custodie in materiale isolante | Rientra nella responsabilità del costruttore del quadro elettrico. |
| 10.10 Riscaldamento | Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi. |
| 10.11 Resistenza al corto circuito | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.12 Compatibilità elettromagnetica | Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico. |
| 10.13 Funzione meccanica | Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL). |
Additional information
| Accessorio necessario | Z-IHK-NA 113895 |
| Classe di selettività | 3 |
| Caratteristiche | Accessoriabile |
| Dotato di: | Z-IS/SPE-1TE 274418 |
| Funzioni | Interruttore automatico limitatore di corrente |
| Resistenza interna a temperatura ambiente (unipolare, 50 Hz) | 3.9 mΩ |
| Caratteristiche speciali |
|
| Adatto per | montaggio a incasso |
| Utilizzato con | FAZ-XAA-NA110-415V AC 102036 (Bobina di apertura) FAZ-XAA-NA12-110V AC 102037 (Bobina di apertura) FAZ-RT Interruttore magnetotermico FAZ-XAA-NA110-415 VAC 102036 (sganciatore a lancio di corrente) FAZ-XAA-NA12-110 VAC 102037 (sganciatore a lancio di corrente) |
| Caratteristica | Valore |
|---|---|
| profondità di montaggio (EF000218) | 60 mm |
| caratteristica di intervento (EF000889) | C |
| numero di poli (totale) (EF008618) | 4 |
| numero di poli protetti (EF005548) | 4 |
| corrente nominale (EF000227) | 25 A |
| tensione nominale (EF000228) | 240 V |
| tensione di isolamento nominale Ui (EF001366) | 440 V |
| resistenza nominale a tensione ad impulso (Uimp) (EF011980) | 4 kV |
| potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) | 10 kA |
| tipo di tensione (EF000187) | AC |
| potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) | 15 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) | 10 kA |
| potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) | 14 kA |
| frequenza (EF000416) | 50 Hz |
| potenza dissipata (EF005387) | 11.2 W |
| classe di limitazione energetica (EF002568) | 3 |
| montaggio a incasso (EF007517) | Sì |
| conduttore neutro a commutazione (EF005997) | No |
| categoria di sovratensione (EF002569) | 3 |
| grado di inquinamento (EF002570) | 2 |
| dispositivi supplementari possibili (EF008148) | Sì |
| numero di unità modulari (EF002950) | 4 |
| grado di protezione (IP) (EF005474) | IP20 |
| temperatura ambiente durante il funzionamento (EF007515) | -25 °C |
| sezione conduttore collegabile multifilare (EF007343) | 1 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 1 mm² |
| antideflagrante (EF004663) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| FAZ-C25/4-RT Y7-190878 190878 EN_190783.pdf | 80 Kbytes |
|
