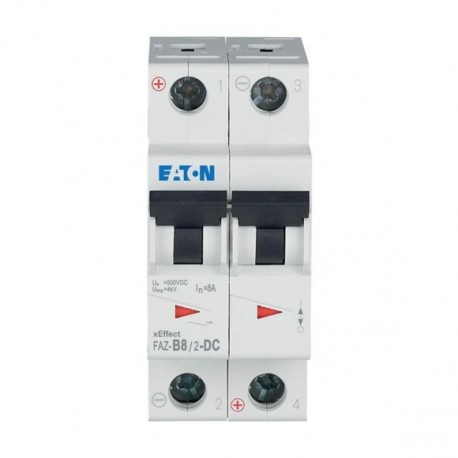

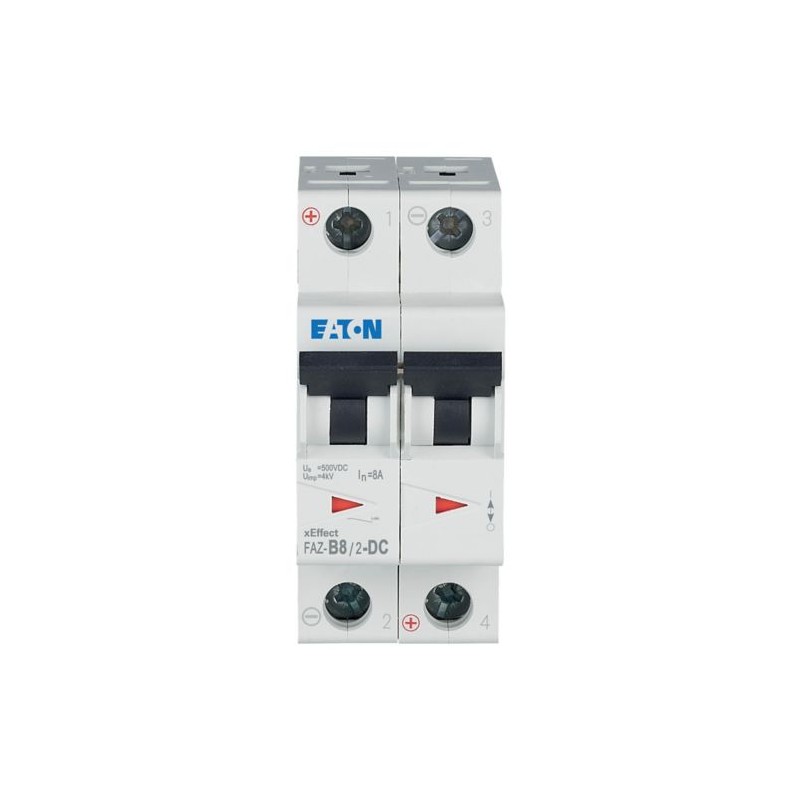

FAZ-B8/2-DC 305867 Y7-305867 EATON ELECTRIC Interruttore automatico interno FAZ, 8A, 2P, curva B, per CC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-B8/2-DC 305867 Y7-305867 EATON ELECTRIC Interruttore automatico interno FAZ, 8A, 2P, curva B, per CC

FAZ-B8/2-DC

305867

Y7-305867

EATON-MOELLER

Interruttore automatico interno FAZ, 8A, 2P, curva B, per CC

Miniature circuit breaker (MCB), 8 A, 2p, characteristic: B, DC

Interruttore automatico miniaturizzato (MCB), 8A, 2p, Caratteristica: B, DC

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $189.52
Prezzo unitario: $189.52
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Miniature circuit breaker (MCB), 8 A, 2p, characteristic: B, DC

Programma di fornitura

Funzione di base
interruttore di protezione della linea
Poli
a 2 poli
Curva caratteristica d'intervento
B
Applicazione
Apparecchiature per applicazioni in corrente continua
Applicazione
Apparecchiature per applicazioni in corrente continua
Corrente nominale [In]
8 A
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Assortimento
FAZ-DC

Dati tecnici

Elettrico
Conformità alle norme
EN 45545-2; IEC 61373
Tensione nominale di impiego [Ue]
250 (per polo) V DC
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Tensione nominale di isolamento [Ui]
440 V
Curva caratteristica
B
Classe di selettività
3
Durataelettrico [Manovre]
≧ 4000
Duratameccanico [Manovre]
≧ 20000
Senso di alimentazione
A piacere
Meccanico
Misura di montaggio calotta
45 mm
Larghezza di montaggio per polo
17.7 mm
Grado di protezione
IP20, IP40 (incorporato)
Morsetti sopra e sotto
Morsetti sollevabili
Protezione morsetti
Sicuro per il contatto di mani e dita, DGUV VS3, EN 50274
Sezioni di collegamento
1 x 25 mm2
Sezioni di collegamento
1 x 25 mm2
Posizione di montaggio
facoltativa
Spessore materiale sbarra di distribuzioneSpessore materiale
0,8 - 2 mm

Verifiche di progetto secondo IEC/EN 61439

Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
8 A
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+75 °C

Dati tecnici secondo ETIM 8.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / Interruttore magnetotermico (EC000042)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore di potenza / Interruttore di potenza ([email protected] [AAB905014])
profondità di incasso
75.5 mm
caratteristica di intervento
B
numero di poli (totale)
2
numero di poli protetti
2
Corrente Nominale
8 A
Tensione Nominale
500 V
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V
0 kA
tipo di tensione di alimentazione
DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V
0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
10 kA
frequenza
50 - 60 Hz
classe di limitazione energetica
3
montaggio a incasso
no
conduttore neutro a connessione
no
categoria di sovratensione
3
grado di inquinamento
2
dispositivi supplementari possibili
sì
Numero moduli DIN
2
grado di protezione (IP)
IP20
temperatura ambiente durante il funzionamento
-25 - 75 °C
sezione conduttore collegabile multifilare
1 - 25 mm²
sezione conduttore collegabile unifilare
1 - 25 mm²
antideflagrante
no

ETIM for 305867 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 75.5 mm
caratteristica di intervento (EF000889) B
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
corrente nominale (EF000227) 8 A
tensione nominale (EF000228) 500 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 10 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 2.9 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 2
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-B8/2-DC Y7-305867 305867 IT_305867.pdf 112 Kbytes FAZ-B8/2-DC Y7-305867 305867 IT_305867.pdf
