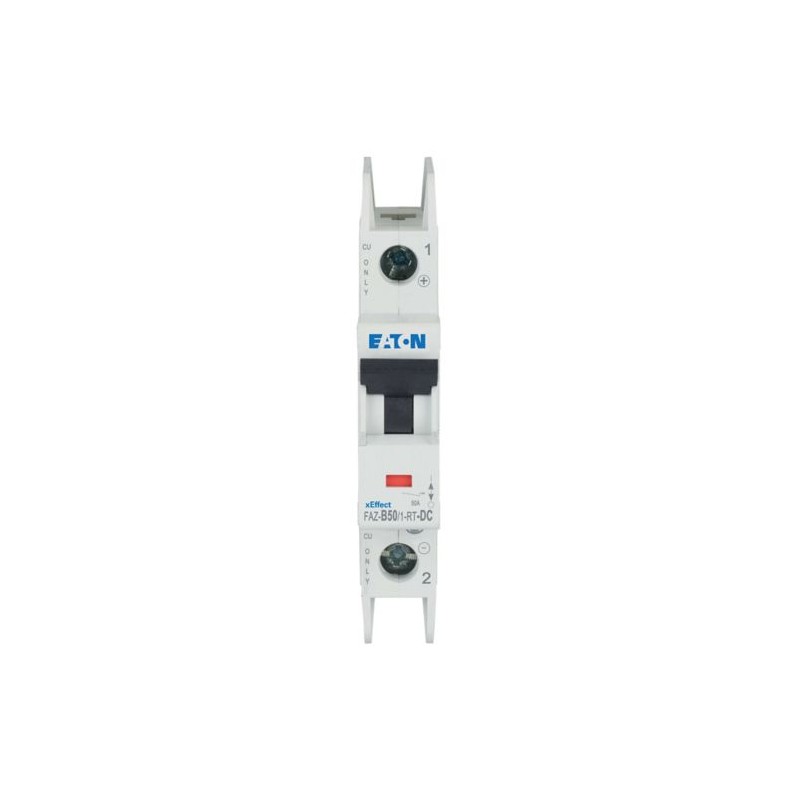

FAZ-B50/1-RT-DC 305930 Y7-305930 EATON ELECTRIC Interruttore automatico internazionale FAZ, 50A, 1P, curva B.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-B50/1-RT-DC 305930 Y7-305930 EATON ELECTRIC Interruttore automatico internazionale FAZ, 50A, 1P, curva B..

FAZ-B50/1-RT-DC

305930

Y7-305930

EATON-MOELLER

Interruttore automatico internazionale FAZ, 50A, 1P, curva B, per anello terminale DC

Eaton Moeller series xEffect - FAZ-DC MCB. B, 50A, 1poli, RT

Interruttore automatico (MCB), 50 A, 1p, Caratteristica: B, DC, Ring Tab

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $168.91
Prezzo unitario: $168.91
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-DC MCB
Sigla catalogo
305930
EAN
9010238217270
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
35.4 mm
Peso prodotto
0.123 kg
Conformità
RoHS conform
Certificazione/i
EN45545-2
IEC 61373
Codice modello
FAZ-B50/1-RT-DC

Delivery program

Numero di poli
Polo singolo
Numero di poli (totale)
1
Numero di poli (protetti)
1
Caratteristica di intervento
B
Caratteristica di rilascio
B
Valore nominale intensità di corrente
50 A
Tipo

Technical data - electrical

Tipo di tensione
DC
Tensione nominale di esercizio (Ue) - max
250 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
0 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
0 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
10 kA
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
4.000 operazioni

Technical data - mechanical

Carcassa
45 mm
Larghezza in base al numero di distanziali modulari
1
Profondità interna
75.5 mm
Larghezza di montaggio per polo
17,7 mm
Ampiezza supporto
17,7 mm
Posizione di montaggio
Secondo necessità
Grado di protezione
IP20
Morsetti (superiore e inferiore)
Morsetti di sollevamento
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità morsetti (cavo di comando)
25 mm² (1x)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Durata meccanica
20.000 operazioni

Design verification as per IEC/EN 61439 - technical data

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

Additional information

Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili

ETIM for 305930 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 75.5 mm
caratteristica di intervento (EF000889) B
numero di poli (totale) (EF008618) 1
numero di poli protetti (EF005548) 1
corrente nominale (EF000227) 50 A
tensione nominale (EF000228) 250 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 10 kA
frequenza (EF000416) 50 Hz
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 1
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-B50/1-RT-DC Y7-305930 305930 IT_305930.pdf 112 Kbytes FAZ-B50/1-RT-DC Y7-305930 305930 IT_305930.pdf
