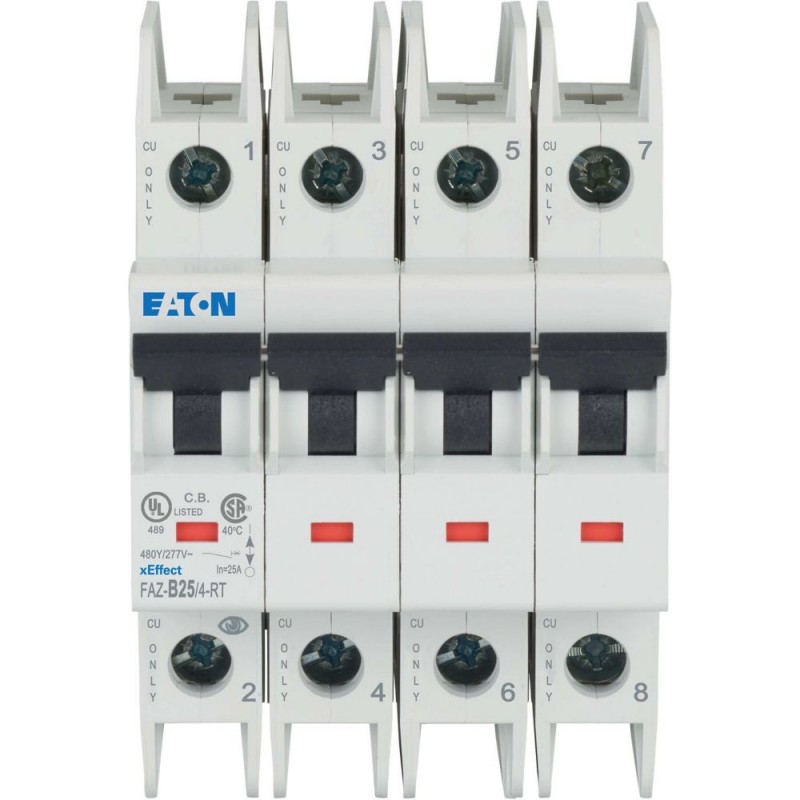

FAZ-B25/4-RT 190858 EATON ELECTRIC Int. interruttore FAZ-RT, 25A, 4P, curva B Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-B25/4-RT 190858 EATON ELECTRIC Int. interruttore FAZ-RT, 25A, 4P, curva B

FAZ-B25/4-RT

190858

Y7-190858

EATON-MOELLER

Int. interruttore FAZ-RT, 25A, 4P, curva B

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Interruttore magnetotermico (MCB), 25 A, 4p, caratteristica: B, linguetta ad anello

Maggiori dettagli


Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $221.98
Prezzo unitario: $221.98

Quantità Prezzo
1+$221.98
2+$203.16
3+$195.63
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
190858
EAN
4015081905058
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
70.8 mm
Peso prodotto
0.508 kg
Conformità
RoHS conform
Certificazione/i
North America (UL listed, CSA certified)
UL 489, CSA C22.2 No. 5
CE marking
CSA (Class No. 1432-01)
IEC/EN 60947-2
IEC 60947-2
CSA-C22.2 No. 5-09
CSA (File No. 204453)
UL (Category Control Number DIVQ)
UL 489
UL (File No. E235139)
Specially designed for North America, suitable as BCPD
EN45545-2
IEC 61373
Codice modello
FAZ-B25/4-RT

Delivery program

Applicazione
Numero di poli
Quattro poli
Numero di poli (totale)
4
Numero di poli (protetti)
4
Caratteristica di intervento
B
Caratteristica di rilascio
B
Valore nominale intensità di corrente
25 A
Tipo
  • FAZ-RT
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
240 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Poteri d’interruzione operativi
7.5 kA
Potere di apertura
14 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
15 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
14 kA
Fusibile di backup consentito - max
125 A gL/gG
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
min. 1500 operazioni
min. 6000 operazioni (UL)
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
4
Profondità interna
60 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
IP40 (se in dotazione)
Tipo UL/CSA: -
IP20 (IEC)
IP20
Morsetti (superiore e inferiore)
Sollevare il morsetto / linguetta d’anello
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità morsetti a vite per conduttore principale
10 mm² (2x)
Capacità morsetti (cavo di comando)
25 mm² (1x)
Protezione morsetti
Protezione dai contatti di dita e mani, DGUV VS3, EN 50274
Colore indicatore di posizione contatti
Rosso / verde
Coppia di serraggio
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
Max. 2,4 Nm
UL: 4 Nm (36 lb-in) per AWG 6
Durata meccanica
10000 operazioni

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
25 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio (UL) - min
-5 °C
Temperatura ambiente di esercizio (UL) - max
40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Accessorio necessario
Z-IHK-NA 113895
Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Dotato di:
Z-IS/SPE-1TE 274418
Funzioni
Interruttore automatico del limitatore di corrente
Resistenza interna a temperatura ambiente (unipolare, 50 Hz)
3.9 mΩ
Caratteristiche speciali
  • Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
  • Apertura del contatto di segnale per l'installazione successiva Z-NHK 248434
Adatto per
montaggio a incasso
Utilizzato con
FAZ-XAA-NA110-415V AC 102036 (Bobina di apertura) FAZ-XAA-NA12-110V AC 102037 (Bobina di apertura)
FAZ-RT
Interruttore magnetotermicoInterruttore magnetotermico

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
FAZ-B25/4-RT 190858 EN_190783.pdf 80 Kbytes FAZ-B25/4-RT 190858 EN_190783.pdf
