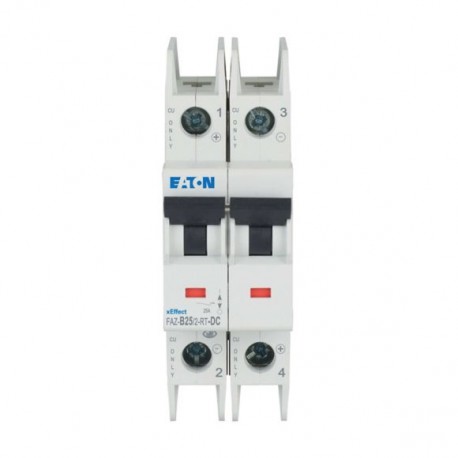

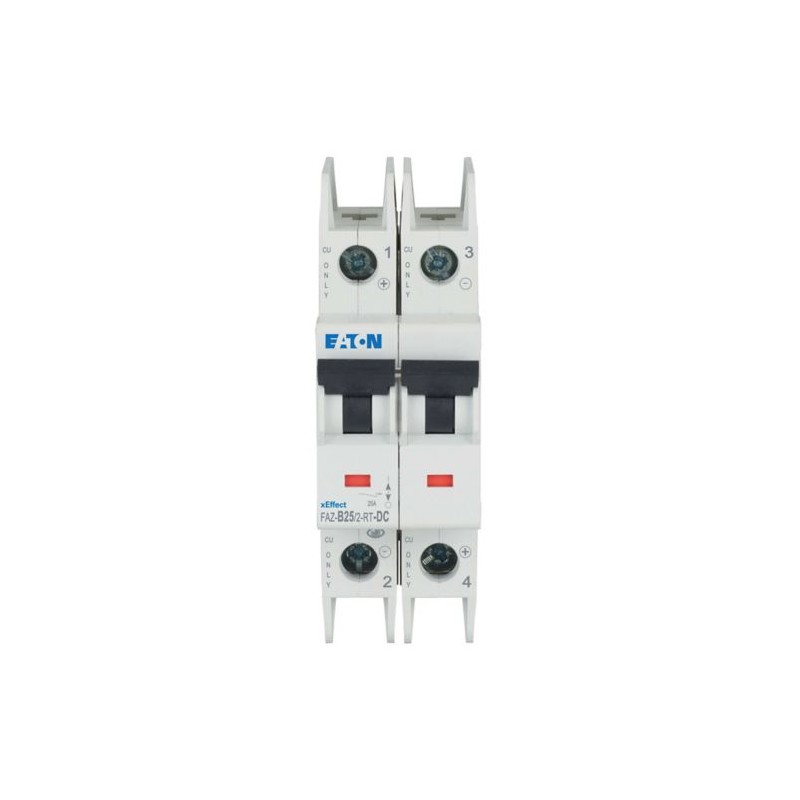

FAZ-B25/2-RT-DC 305945 Y7-305945 EATON ELECTRIC Interruttore automatico internazionale FAZ, 25A, 2P, curva B.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-B25/2-RT-DC 305945 Y7-305945 EATON ELECTRIC Interruttore automatico internazionale FAZ, 25A, 2P, curva B..

FAZ-B25/2-RT-DC

305945

Y7-305945

EATON-MOELLER

Interruttore automatico internazionale FAZ, 25A, 2P, curva B, per anello terminale CC

Miniature circuit breaker (MCB), 25 A, 2p, characteristic: B, DC, ring tongue

Interruttore automatico (MCB), 25 A, 2p, caratteristiche: B, CC, linguetta ad anello

Maggiori dettagli


disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore magnetotermico

Quadri modulari - industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $207.15
Prezzo unitario: $207.15
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Miniature circuit breaker (MCB), 25 A, 2p, characteristic: B, DC, ring tongue

Programma di fornitura

Funzione di base
interruttore di protezione della linea
Poli
a 2 poli
Curva caratteristica d'intervento
B
Applicazione
Apparecchiature per applicazioni in corrente continua
Applicazione
Apparecchiature per applicazioni in corrente continua
Corrente nominale [In]
25 A
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Assortimento
FAZ-DC

Dati tecnici

Elettrico
Conformità alle norme
EN 45545-2; IEC 61373
Tensione nominale di impiego [Ue]
250 (per polo) V DC
Potere nominale di apertura secondo IEC/EN 60947-2 [Icu]
10 kA
Tensione nominale di isolamento [Ui]
440 V
Curva caratteristica
B
Classe di selettività
3
Durataelettrico [Manovre]
≧ 4000
Duratameccanico [Manovre]
≧ 20000
Senso di alimentazione
A piacere
Meccanico
Misura di montaggio calotta
45 mm
Larghezza di montaggio per polo
17.7 mm
Grado di protezione
IP20, IP40 (incorporato)
Morsetti sopra e sotto
Morsetti sollevabili
Protezione morsetti
Sicuro per il contatto di mani e dita, DGUV VS3, EN 50274
Sezioni di collegamento
1 x 25 mm2
Sezioni di collegamento
1 x 25 mm2
Posizione di montaggio
facoltativa
Spessore materiale sbarra di distribuzioneSpessore materiale
0,8 - 2 mm

Verifiche di progetto secondo IEC/EN 61439

Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
25 A
Temperatura ambiente di servizio min.
-40 °C
Temperatura ambiente di servizio max.
+75 °C

Dati tecnici secondo ETIM 8.0

disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete (EG000020) / Interruttore magnetotermico (EC000042)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Impianti Per Installazioni Elettriche Ed Apparecchiature / Interruttore di potenza / Interruttore di potenza ([email protected] [AAB905014])
profondità di incasso
75.5 mm
caratteristica di intervento
B
numero di poli (totale)
2
numero di poli protetti
2
Corrente Nominale
25 A
Tensione Nominale
500 V
tensione di isolamento nominale Ui
440 V
resistenza di tensione ad impulso nominale Uimp
4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V
0 kA
tipo di tensione di alimentazione
DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V
0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V
10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V
10 kA
frequenza
50 - 60 Hz
classe di limitazione energetica
3
montaggio a incasso
no
conduttore neutro a connessione
no
categoria di sovratensione
3
grado di inquinamento
2
dispositivi supplementari possibili
sì
Numero moduli DIN
2
grado di protezione (IP)
IP20
temperatura ambiente durante il funzionamento
-25 - 75 °C
sezione conduttore collegabile multifilare
1 - 25 mm²
sezione conduttore collegabile unifilare
1 - 25 mm²
antideflagrante
no

ETIM for 305945 Disgiuntori, fusibili (EC000042)
Caratteristica Valore
profondità di montaggio (EF000218) 75.5 mm
caratteristica di intervento (EF000889) B
numero di poli (totale) (EF008618) 2
numero di poli protetti (EF005548) 2
corrente nominale (EF000227) 25 A
tensione nominale (EF000228) 500 V
tensione di isolamento nominale Ui (EF001366) 440 V
resistenza nominale a tensione ad impulso (Uimp) (EF011980) 4 kV
potere di interruzione nominale Icn secondo EN 60898 a 230 V (EF009556) 0 kA
tipo di tensione (EF000187) DC
potere di interruzione nominale Icn secondo EN 60898 a 400 V (EF009555) 0 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V (EF009557) 10 kA
potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V (EF009558) 10 kA
frequenza (EF000416) 50 Hz
potenza dissipata (EF005387) 6 W
classe di limitazione energetica (EF002568) 3
montaggio a incasso (EF007517) No
conduttore neutro a commutazione (EF005997) No
categoria di sovratensione (EF002569) 3
grado di inquinamento (EF002570) 2
dispositivi supplementari possibili (EF008148) Sì
numero di unità modulari (EF002950) 2
grado di protezione (IP) (EF005474) IP20
temperatura ambiente durante il funzionamento (EF007515) -25 °C
sezione conduttore collegabile multifilare (EF007343) 1 mm²
sezione conduttore collegabile unifilare (EF007337) 1 mm²
antideflagrante (EF004663) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-B25/2-RT-DC Y7-305945 305945 IT_305945.pdf 112 Kbytes FAZ-B25/2-RT-DC Y7-305945 305945 IT_305945.pdf
