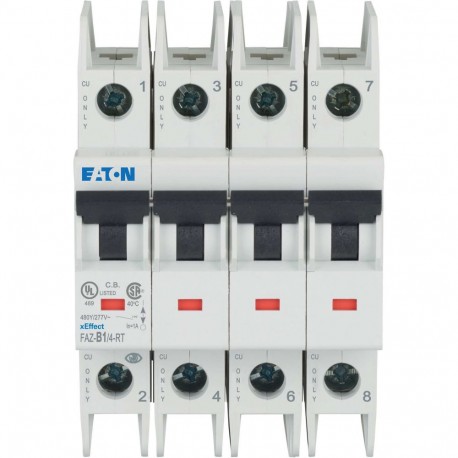

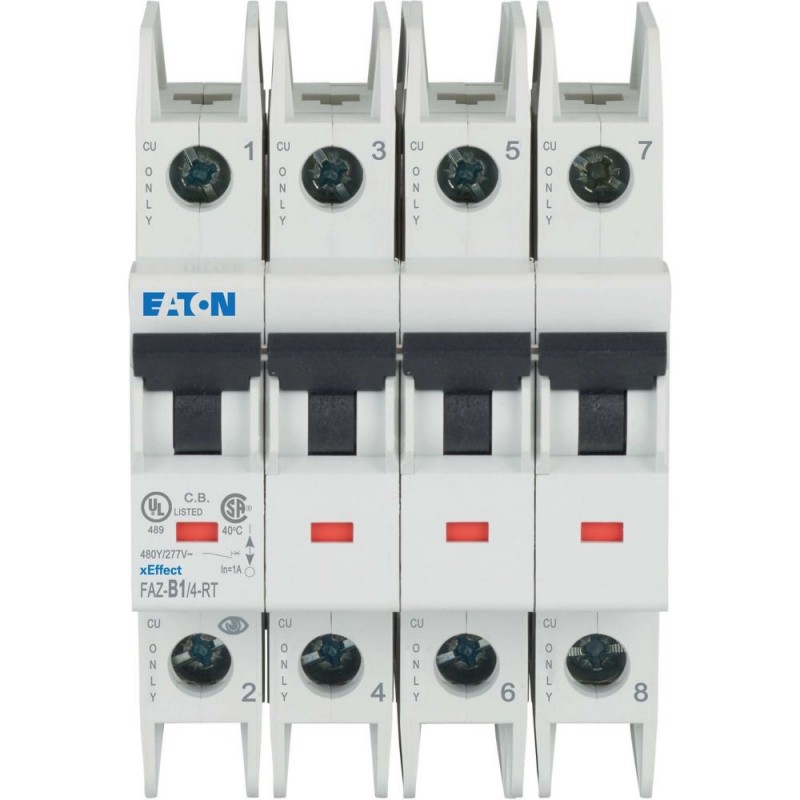

FAZ-B1/4-RT 190844 EATON ELECTRIC Int. interruttore FAZ-RT, 1A, 4P, curva B Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

FAZ-B1/4-RT 190844 EATON ELECTRIC Int. interruttore FAZ-RT, 1A, 4P, curva B

FAZ-B1/4-RT

190844

Y7-190844

EATON-MOELLER

Int. interruttore FAZ-RT, 1A, 4P, curva B

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Interruttore magnetotermico (MCB), 1 A, 4p, caratteristica: B, linguetta ad anello

Maggiori dettagli


Quadri modulari - industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $316.58
Prezzo unitario: $316.58

Quantità Prezzo
1+$316.58
2+$295.18
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

Dettagli



General specifications

Nome prodotto
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Sigla catalogo
190844
EAN
4015081904914
Lunghezza/profondità del prodotto
105 mm
Altezza prodotto
75.5 mm
Larghezza prodotto
70.8 mm
Peso prodotto
0.492 kg
Conformità
RoHS conform
Certificazione/i
CSA-C22.2 No. 5-09
UL 489
CSA (File No. 204453)
IEC 60947-2
UL (File No. E235139)
Specially designed for North America, suitable as BCPD
North America (UL listed, CSA certified)
CE marking
CSA (Class No. 1432-01)
UL 489, CSA C22.2 No. 5
IEC/EN 60947-2
UL (Category Control Number DIVQ)
EN45545-2
IEC 61373
Codice modello
FAZ-B1/4-RT

Delivery program

Applicazione
Numero di poli
Quattro poli
Numero di poli (totale)
4
Numero di poli (protetti)
4
Caratteristica di intervento
B
Caratteristica di rilascio
B
Valore nominale intensità di corrente
1 A
Tipo
  • FAZ-RT
  • Interruttore magnetotermicoInterruttore magnetotermico

Technical data - electrical

Tipo di tensione
CA
Tensione nominale
277 V AC / 480 V AC
Tensione nominale, DC
60 V DC
Tensione nominale (IEC/EN 60947-2)
440 V
Tensione nominale (UL)
480Y/277 V
Tensione nominale di esercizio (Ue) - max
240 V
Tensione nominale di isolamento (Ui)
440 V
Tensione nominale di tenuta ad impulso (Uimp)
4kV
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Poteri d'interruzione nominali (IEC/EN 60947-2)
15 kA
Poteri d’interruzione operativi
7.5 kA
Potere di apertura
10 kA (UL489)
Capacità di apertura nominale in cortocircuito (EN 60898) a 230 V
10 kA
Capacità di apertura nominale in cortocircuito (EN 60898) a 400 V
15 kA
Capacità di apertura nominale in cortocircuito (IEC 60947-2) a 230 V
10 kA
Potere d'interruzione nominale in cortocircuito (IEC 60947-2) a 400 V
14 kA
Fusibile di backup consentito - max
125 A gL/gG
Classe di selettività
3
Categoria di sovratensione
III
Grado di inquinamento
2
Durata elettrica
min. 1500 operazioni
min. 6000 operazioni (UL)
Direzione alimentazione in ingresso
Secondo necessità

Technical data - mechanical

Carcassa
45 mm
Larghezza custodia
105 mm
Larghezza in base al numero di distanziali modulari
4
Profondità interna
60 mm
Larghezza di montaggio per polo
17.7 mm
Ampiezza supporto
17.7 mm
Metodo di montaggio
Guida DIN IEC/EN 60715
Posizione di montaggio
Secondo necessità
Grado di protezione
Tipo UL/CSA: -
IP20 (IEC)
IP20
IP40 (se in dotazione)
Morsetti (superiore e inferiore)
Sollevare il morsetto / linguetta d’anello
Sezione del conduttore collegabile (nucleo pieno) - min
1 mm²
Sezione del conduttore collegabile (pieno) - max
25 mm²
Sezione del conduttore collegabile (multifilo) - min
1 mm²
Sezione del conduttore collegabile (multifilo) - max
25 mm²
Capacità morsetti a vite per conduttore principale
10 mm² (2x)
Capacità morsetti (cavo di comando)
25 mm² (1x)
Protezione morsetti
Protezione da contatto di dita e mani, DGUV VS3, EN 50274
Colore indicatore di posizione contatti
Rosso / verde
Coppia di serraggio
Max. 2,4 Nm
UL: 2,4 Nm (21 lb-in) per AWG 18 - AWG 12
UL: 4 Nm (36 lb-in) per AWG 6
UL: 2,8 Nm (25 lb-in) per AWG 10 - AWG 8
Durata meccanica
10000 operazioni

Design verification as per IEC/EN - technical data

Corrente nominale di esercizio per dissipazione specifica (In)
1 A
Dissipazione per polo, dipendente da corrente
0 W
Dissipazione statica indipendente dalla corrente
0 W
Capacità di dissipazione
0 W
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
75 °C
Temperatura ambiente di esercizio (UL) - min
-5 °C
Temperatura ambiente di esercizio (UL) - max
40 °C

Design verification as per IEC/EN 61439

10.2.2 Resistenza alla corrosione
Soddisfa i requisiti della norma di prodotto.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Soddisfa i requisiti della norma di prodotto.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Soddisfa i requisiti della norma di prodotto.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
Soddisfa i requisiti della norma di prodotto.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico di comando.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico di comando.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico di comando.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico di comando.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico di comando.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico di comando. Rispettare le specifiche del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti, rispettando le indicazioni delle istruzioni per il montaggio (IL).

Additional information

Accessorio necessario
Z-IHK-NA 113895
Classe di selettività
3
Caratteristiche
dispositivi supplementari possibili
Dotato di:
Z-IS/SPE-1TE 274418
Funzioni
Interruttore automatico del limitatore di corrente
Resistenza interna a temperatura ambiente (unipolare, 50 Hz)
1100 mΩ
Caratteristiche speciali
  • Suggerimento temperatura ambiente: un aumento di 1 °C comporta una riduzione lineare dello 0,5% della portata (in corrente)
  • Apertura del contatto di segnale per l'installazione successiva Z-NHK 248434
Adatto per
montaggio a incasso
Utilizzato con
FAZ-XAA-NA110-415V AC 102036 (Bobina di apertura) FAZ-XAA-NA12-110V AC 102037 (Bobina di apertura)
Interruttore magnetotermicoInterruttore magnetotermico
FAZ-RT
