> EATON - MOELLER>Relè temporizzati (KETR, KEMR, KESR)>EMR5-R400-2-A 153444 ELECTRIC Controllo d'isolamento, 2W, 400VAC/ 600VDC
Prodotto precedente Prodotto successivo

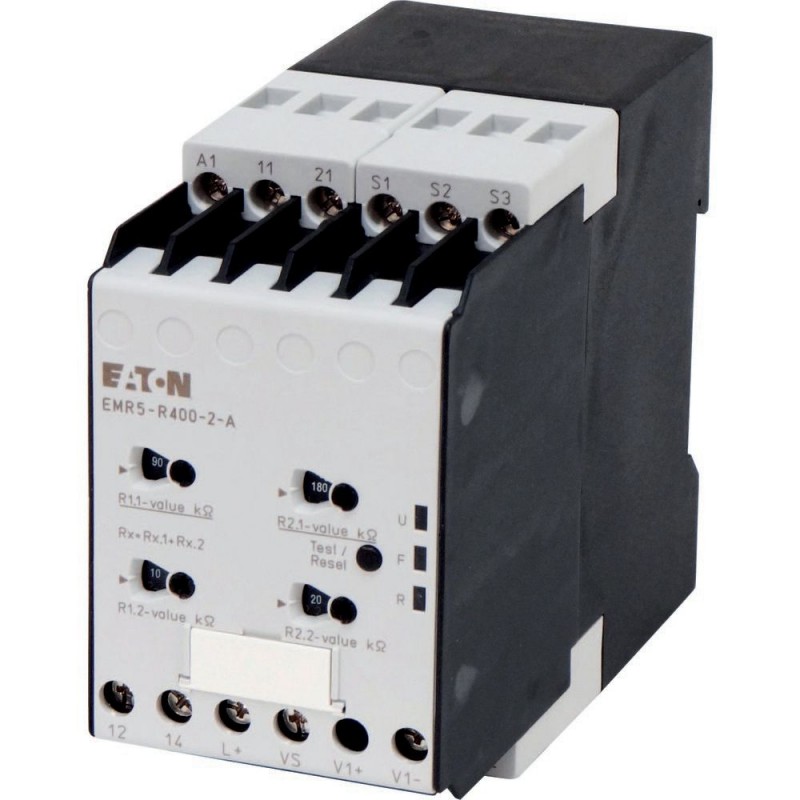

EMR5-R400-2-A 153444 EATON ELECTRIC Controllo d'isolamento, 2W, 400VAC/ 600VDC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

EMR5-R400-2-A 153444 EATON ELECTRIC Controllo d'isolamento, 2W, 400VAC/ 600VDC

EMR5-R400-2-A

153444

EATON-MOELLER

Controllo d'isolamento, 2W, 400VAC/ 600VDC

Relè di monitoraggio dell'isolamento; 2 W; 400 V CA/ 600 V CC

EMR5-R Relè di controllo dell'isolamento... secondo IEC/EN 60255-6, larghezza 45 mm, per il controllo della resistenza di isolamento in sistemi IT AC senza messa a terra, sistemi IT AC con circuiti CC collegati galvanicamente o sistemi CC senza messa a terra

Maggiori dettagli


relè > Relè di monitoraggio isolamento e messa a terra

Relè temporizzati (KETR, KEMR, KESR)

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto.

Vai al prodotto alternativo: EMR6-R400-A-2 184774

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Controllo d'isolamento, 2W, 400VAC/ 600VDC
Eaton Catalog No.
EMR5-R400-2-A
Controllore d'isolamento EMR5-R… secondo IEC/EN 60255-6, 45mm largo, per il monitoraggio della resistenza d'isolamento in sistemi AC IT senza messa a terra, sistemi AC IT con circuiti DC collegati galvanicamente o sistemi DC IT senza messa a terra
[

Programma di fornitura

This item will continue to be available for a limited time only and is being replaced by the following item: 184774, EMR6-R400-A-2
Assortimento
Relè di misura e controllo EMR
Funzione di base
Controllo d'isolamento
visualizzazione di stato tramite LED
Funzionamento in eccitazione
Test o Reset con tasto sul dispositivo o tramite ingresso
Memoria errori/Funzione memoria configurabile
Memoria errori a prova di tensione zero configurabile
Controllo del collegamento
Monitoraggio di
Resistenza di isolamento in reti in AC senza messa a terra (3, 4 fasi)
Resistenza di isolamento in reti a tensione continua senza messa a terra (3 fasi)
Tempo di intervento regolabile
1 - 100 kΩ (spegnimento definitivo)
2 - 200 kΩ (avvertimento pre-spegnimento)
Attivazione tramite interrottore DIP
Simbolo circuitale
Tensione di alimentazione
24 - 240 V AC, 13,5 - 400 Hz
24 - 240 V DC
Tensione nominale d'impiego della rete da monitorare
0 - 400 V AC
0 - 600 V DC
Ampiezza
45 mm
,

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+65 °C
,

Dati tecnici secondo ETIM 7.0

relè (EG000019) / apparecchio di monitoraggio isolamento/terra (EC001444)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Unitó Di Monitoraggio (Tecnica Commutazione A Bassa Tensione) / UnitÓ di monitoraggio isolamento/dispersione a terra ([email protected] [AKF101014])
esecuzione del collegamento elettrico
raccordo a vite
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione per l’azionamento
AC/DC
con morsetti amovibili
no
funzione
per reti miste
tensione nominale
0 - 0 V
frequenza nominale
0 - 0 Hz
capacità di derivazione rete
0
soglia d’intervento impedenza 1
0 - 0 kOhm
soglia d’intervento impedenza 2
0 - 0 kOhm
visualizzazione del valore d'isolamento
no
salvataggio errori possibile
no
numero di contatti di riposo
0
numero di contatti di chiusura
0
numero di contatti invertitori
2
larghezza
0 mm
altezza
78 mm
profondità
100 mm
,

Approvazioni

Product Standards
IEC 60255-6; IEC 61557-8;UL 508; CSA-22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR, NKCR7
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -
,

Curve caratteristiche

Caratteristica
Carico AC (ohmico)
Caratteristica
Carico DC (ohmico)
Caratteristica
Fattore di riduzione F per carico AC induttivo
Caratteristica
Durata dei contatti
Manovre contatto NA
220 V 50 Hz AC-1
360 circuiti/h
,

Dimensioni

]

ETIM for 153444 Relè (EC001444)
Caratteristica Valore
tipo di collegamento elettrico (EF003961) raccordo a vite
con morsetti amovibili (EF003340) No
funzione (EF000030) per reti miste
alimentazione elettrica esterna necessaria (EF003292) No
frequenza d'esercizio nominale (EF007024) 0 Hz
capacità di derivazione rete (EF003419) 0 µF
soglia d'intervento impedenza 1 (EF008202) 0 kOhm
soglia d'intervento impedenza 2 (EF008203) 0 kOhm
visualizzazione del valore d'isolamento (EF003422) No
salvataggio errori possibile (EF003423) No
numero di contatti di riposo (EF008255) 0
numero di contatti di chiusura (EF008256) 0
numero di contatti invertitori (EF008257) 2
larghezza (EF000008) 45 mm
altezza (EF000040) 78 mm
profondità (EF000049) 110 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON EMR ERT EMT EN.pdf 3 Mbytes
PDF EATON SAFETY RELAYS ESR5 EN.pdf 1 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EMR5-R400-2-A EMR5-R400-2-A 153444 153444_IT.pdf 405 Kbytes EMR5-R400-2-A EMR5-R400-2-A 153444 153444_IT.pdf
