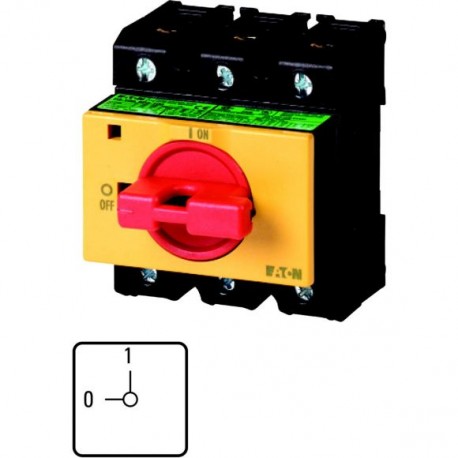

P3-100/IVS-RT 086185 Y7-86185 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 100 A, Funzione di arresto d'eme.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

P3-100/IVS-RT 086185 Y7-86185 EATON ELECTRIC Interruttori ON/OFF, A 3 poli, 100 A, Funzione di arresto d'eme..

P3-100/IVS-RT

086185

Y7-86185

EATON-MOELLER

Interruttori ON/OFF, A 3 poli, 100 A, Funzione di arresto d'emergenza, lucchettabile in posizione 0, Da incasso in sistemi di distribuzione modulare

Sezionatore ON-OFF a 3 poli 100 A Maniglia Rosso/Giallo

Eaton Moeller® series P3 Interruttore ON/OFF, P3, 100 A, Da incasso in sistemi di distribuzione modulare, 3 poli, Funzione di arresto d'emergenza, con leva rossa e targhetta frontale gialla, lucchettabile in posizione 0

Maggiori dettagli


Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $251.32
Prezzo unitario: $251.32
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series P3 On-off switch
Sigla catalogo
086185
EAN
4015080861850
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
90 mm
Larghezza prodotto
90 mm
Peso prodotto
0.288 kg
Certificazione/i
CE
CSA
CSA Class No.: 3211-05
IEC/EN 60947
UL
CSA File No.: 012528
IEC/EN 60204
IEC/EN 60947-3
CSA-C22.2 No. 60947-4-1-14
UL 60947-4-1
UL Category Control No.: NLRV
UL File No.: E36332
CSA-C22.2 No. 94
VDE 0660
Note catalogo
Corrente ammissibile di breve durata (Icw) per 1 secondo
Codice modello
P3-100/IVS-RT

Specifiche del prodotto

Categoria prodotto
Interruttore ON/OFF
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
Dotato di:
Presa per il pollici rossa e piastra anteriore gialla
Massima frequenza di manovra
1200 operazioni/h
Grado di inquinamento
3
Idoneità climatica
Caldo umido costante, secondo IEC 60068-2-78
Caldo umido ciclico, secondo IEC 60068-2-30
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
Corrente permanente nominale in AC-21, 400 V
100 A
Corrente permanente nominale in AC-23, 400 V
100 A
Corrente nominale ininterrotta (Iu)
100 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
Potenza di commutazione a 400 V
55 kW
Tensione per coppia di contatti in serie
60 V
Accessori
Contatto ausiliario o conduttore neutro installato dall'utente.
Potenza di esercizio nominale ad AC-3, 500 V, 50 Hz
45 kW
Costruzione del dispositivo
apparecchio da incasso, tecnica a installazione fissa
Corrente nominale ammissibile di breve durata (lcw)
2 kA
Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola corta
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio (con custodia) - max
40 °C
Temperatura ambiente di esercizio (con custodia) - min
-25 °C
Potenza motore assegnata a 115/120 V, 60 Hz, monofase
5 HP
Potenza motore assegnata a 200/208 V, 60 Hz, 1-fase
10 HP
Potenza motore assegnata a 200/208 V, 60 Hz, trifase
20 HP
Potenza motore assegnata a 230/240 V, 60 Hz, monofase
15 HP
Potenza motore assegnata a 230/240 V, 60 Hz, trifase
25 HP
Potenza motore assegnata a 460/480 V, 60 Hz, trifase
60 HP
Potenza motore assegnata a 575/600 V, 60 Hz, trifase
75 HP
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
7.5 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
4 kA (lato carico)
80 kA (lato alimentazione)
Categoria di sovratensione
III
Affidabilità circuito di comando
1 guasto ogni 100.000 operazioni di commutazione calcolate statisticamente, a 24 V DC, 10 mA)
Grado di protezione (lato anteriore)
IP30
Numero di poli
a 3 poli
Metodo di montaggio
Fissaggio su quadro di installazione e distribuzione
Grado di protezione
NEMA Altro
Adatto per
Installazione del quadro di distribuzione
Circuiti di derivazione, adatto per scollegamento motore, (UL/CSA)
Impianto di blocco
lucchettabile in posizione 0
Funzioni
Funzione di arresto d'emergenza
Numero di interruttori
1
Isolamento sicuro
440 V AC, Tra i contatti, Secondo EN 61140
Grandezza vite
M5, Vite terminale
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Semionda da 20 ms
Durata meccanica
100.000 operazioni
Carico nominale
2 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 25 %)
1,6 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 40 %)
1,3 x Iₑ (con funzionamento intermittente classe 12, Fattore di utilizzo 60%)
Poteri d’interruzione (contatti ausiliari, uso generico)
10 A, IU, (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
A600 (UL/CSA)
P600 (UL/CSA)
Capacità morsetti
2 x (1,5 - 6) mm², Flessibile con puntalino DIN 46228
2 x (2,5 - 10) mm², con conduttore unico o a trefoli
1 x (2,5 - 35) mm², con conduttore unico o a trefoli
1 x (1,5 - 25) mm², Flessibile con puntalino DIN 46228
14 - 2 AWG, con conduttore unico o flessibile con puntalino
Poteri d’interruzione (contatti principali, uso generico)
100 A, Se utilizzato con conduttore neutro IU = max. 90 A, Corrente nominale ininterrotta max (UL/CSA)
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Numero di contatti in serie a DC-23A, 120 V
3
Numero di contatti in serie a DC-23A, 24 V
1
Numero di contatti in serie a DC-23A, 48 V
2
Numero di contatti in serie a DC-23A, 60 V
2
Potere d'interruzione nominale a 220/230 V (cos phi a IEC 60947-3)
760 A
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
740 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
880 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
520 A
Potere nominale di chiusura fino a 690 V (cos phi a IEC/EN 60947-3)
950 A
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale cortocircuito (nominale di base)
150 A, fusibile max., SCCR (UL/CSA)
10 kA, SCCR (UL/CSA)
Classe di protezione da corto circuito
100 A gG/gL, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 440 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 230 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
100 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
96 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
68 A
Corrente nominale di esercizio (Ie) ad AC-3, 220 V, 230 V, 240 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 380 V, 400 V, 415 V
71 A
Corrente nominale di esercizio (Ie) ad AC-3, 500 V
65 A
Corrente nominale di esercizio (Ie) ad AC-3, 660 V, 690 V
23.8 A
Corrente nominale di esercizio (le) a DC-1, sezionatori di carico l/r = 1 ms
100 A
Corrente nominale di esercizio (Ie) a DC-23A, 120 V
25 A
Corrente nominale di esercizio (Ie) a DC-23A, 24 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 48 V
50 A
Corrente nominale di esercizio (Ie) a DC-23A, 60 V
50 A
Corrente nominale di esercizio per dissipazione specifica (In)
100 A
Potenza di esercizio nominale ad AC-23A, 220/230 V, 50Hz
30 kW
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
55 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
55 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 415 V, 50 Hz
37 kW
Potenza di esercizio nominale ad AC-3, 690 V, 50 Hz
37 kW
Coppia di serraggio
26,5 lb-in, Morsetti a bullone
3 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione trasversale max.
