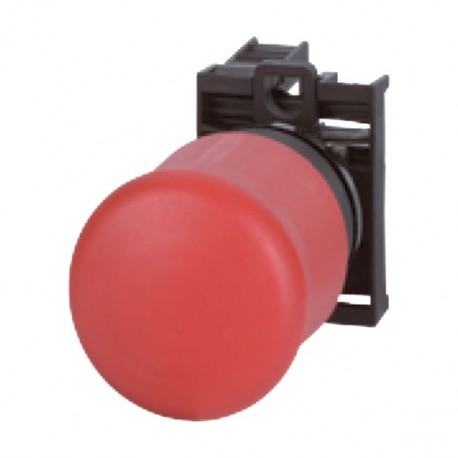

M22-PV/K01 216515 Y7-216515 EATON ELECTRIC Pulsante di emergenza, 1 NC, fissaggio frontale Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

M22-PV/K01 216515 Y7-216515 EATON ELECTRIC Pulsante di emergenza, 1 NC, fissaggio frontale

M22-PV/K01

216515

Y7-216515

EATON-MOELLER

5

Pulsante di emergenza, 1 NC, fissaggio frontale

Pulsante di arresto di emergenza completo D=38 mm Sblocco tramite

Eaton Moeller® series M22 Emergency stop/emergency switching off pushbutton, RMQ-Titan, Mushroom-shaped, 38 mm, Non-illuminated, Pull-to-release function, 1 NC, Red, yellow

Pulsante di arresto di emergenza/arresto di emergenza, Gamma prodotti: RMQ-Titan, Unità completa, Design: a forma di fungo, Diametro: 38 mm, Illuminazione: Non illuminata, Funzione di estrazione a strappo, Tipo di connessione: Connessione a vite, Descrizione: A prova di manomissione secondo ISO 13850/EN 418, Colore della testa del fungo: Rosso, Colore della base: giallo, Grado di protezione: IP66, IP69K, Collegamento a SmartWire-DT: no, Contatti N/A = Normalmente chiuso: 1 NC, Contatti Note: = Funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947-5-1, Corsa dell'attuatore e forza di azionamento secondo DIN EN 60947-5-1, K.5.4.1: 4,8 mm, Corsa massima: 5,7 mm, Forza minima per apertura forzata: N 15, Dimensioni frontali: 35, Istruzioni: Numero massimo di contatti: quattro M22-(C)K01, ... 10 o due M22-(C)K02, ... 20, … 11, Norme: IEC/EN 60947, VDE 0660

Maggiori dettagli


Apparecchi elettrici a bassa tensione > tasto di emergenza completo

Ausili di controllo e segnalazione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $155.33
Prezzo unitario: $31.07
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series M22 Pulsante arresto d'emergenza/off
Sigla catalogo
216515
EAN
4015082165154
Lunghezza/profondità del prodotto
90 mm
Altezza prodotto
38 mm
Larghezza prodotto
38 mm
Peso prodotto
0.052 kg
Certificazione/i
CE
CSA File No.: 012528
IEC/EN 60947-5
CSA-C22.2 No. 14-05
UL
VDE 0660
CSA-C22.2 No. 94-91
IEC/EN 60947
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL 508
UL File No.: E29184
CSA
DNV
GL
LR
Note catalogo
Numero massimo di contatti: quattro M22-(C)K01, …10 o due M22-(C)K02, …20, …11
Codice modello
M22-PV/K01

Features & Functions

Colore base
Giallo
Progettazione
A fungo
Comando tradizionale
Caratteristiche
A prova di manomissione (in normativa a ISO 13850, EN 418)
Illuminazione
Non luminoso
Metodo di sblocco
sblocco a trazione

General

Grado di protezione
IP66
NEMA 4X, 13
Durata meccanica
100.000 operazioni
Metodo di montaggio
Da incorporare
Diametro di apertura
22.5 mm
Massima frequenza di manovra
600 operazioni/h
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
RMQ-Titan
Dimensione
Dimensioni anteriori: 35 mm
Tipo
Selettore di arresto controllato/azionamento interruzione d'emergenza

Ambient conditions, mechanical

Posizione di montaggio
Secondo necessità
Resistenza agli urti
50 g, meccanico, secondo IEC/EN 60068-2-27, Urto sinusoidale 11 ms
meccanico, secondo IEC/EN 60068-2-27

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
70 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Electrical rating

Tensione nominale di esercizio
24 V AC/DC (LED)

Short-circuit rating

Corrente di cortocircuito condizionale nominale (Iq)
1 kA

Communication

Collegamento con SmartWire-DT
No
Tipo connessione
Collegamento a bullone

Actuator

Forza di attivazione
50 N
Colore attuatore
Rosso
Diametro attuatore
38 mm
Funzione attuatore
Sblocco mediante trazione
Corsa dell’attuatore e forza di attuazione (DIN EN 60947-5-1)
4.8 mm
Corsa della manopola
5.7 mm

Contacts

Forza per apertura positiva - min
15 N
Numero di contatti (contatti normalmente chiusi)
1
Numero di contatti (contatti normalmente aperti)
0

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0.11 W
Corrente nominale di esercizio per dissipazione specifica (In)
6 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM for 216515 Apparecchi elettrici a bassa tensione (EC002034)
Caratteristica Valore
tipo di sblocco (EF001403) sblocco a trazione
numero di contatti di riposo (EF008255) 1
numero di contatti di chiusura (EF008256) 0
grado di protezione (IP) (EF005474) IP66
indice di protezione (NEMA) (EF011959) 4X, 13
modo di montaggio (EF000003) inseribile
con illuminazione (EF003829) No
tensione di alimentazione della lampada (EF006522) 0 V
diametro del foro (EF000079) 22.5 mm
tipo di collegamento circuito elettrico ausiliario (EF006820) raccordo a vite
diametro della calotta (EF001423) 38 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-PV/K01 Y7-216515 216515 EN_289241.pdf 3 Mbytes M22-PV/K01 Y7-216515 216515 EN_289241.pdf
