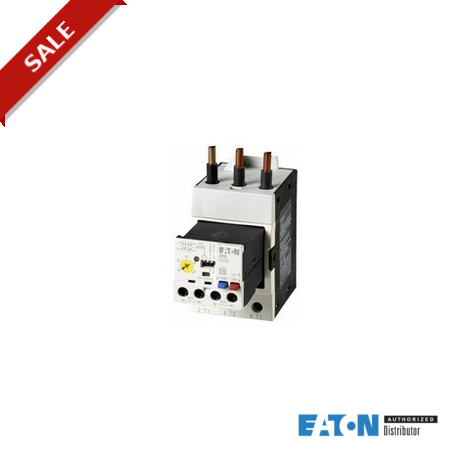

ZEB150-175-GF/KK 164306 Y7-164306 EATON ELECTRIC Relè termico, 35-175A, elettronico, 1NA+1NC, +riconosciment.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

ZEB150-175-GF/KK 164306 Y7-164306 EATON ELECTRIC Relè termico, 35-175A, elettronico, 1NA+1NC, +riconosciment..

ZEB150-175-GF/KK

164306

Y7-164306

EATON-MOELLER

Relè termico, 35-175A, elettronico, 1NA+1NC, +riconoscimento di dispersioni a terra, montaggio separato

Relè termico elettronico; 1 NO + 1 NC; 35-175 A; Con rilevamento dei guasti al tierr A; Assemblaggio indipendente

Eaton Moeller® series ZEB Overload relay, Separate mounting, Earth-fault protection: with, Ir= 35 - 175 A, 1 N/O, 1 N/C

Relè di sovraccarico, Gamma prodotti: Relè di sovraccarico elettronici ZEB, Sensibilità ai guasti di fase: IEC/EN 60947, VDE 0660 Part 102, Descrizione: Pulsante di prova/sezionamento, Pulsante di reset, Reset manuale/automatico selezionabile, Protezione avviamento carico (da classe 10 a classe 20), Tipo di montaggio: Montaggio separato, Contatti ausiliari NA = Normalmente aperto: 1 NA, Contatti ausiliari NC = Normalmente chiuso: 1 NC, Utilizzare con: DILM80, DILM95, DILM115, DILM150, DILM170, DIULM80, DIULM95, DIULM115, DIULM150, SDAINLM140, SDAINLM165, SDAINLM200, SDAINLM260, Norme: IEC/EN 60947, VDE 0660, UL, CSA, Grado di protezione: IP20

Maggiori dettagli


Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico

Interruttori di protezione motore elettronici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $872.18
Prezzo unitario: $872.18
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series ZEB Electronic overload relay
Sigla catalogo
164306
EAN
4015081608379
Lunghezza/profondità del prodotto
157 mm
Altezza prodotto
168 mm
Larghezza prodotto
108 mm
Peso prodotto
1.956 kg
Certificazione/i
UL
UL File No.: E1230
VDE 0660
CSA
CSA-C22.2 No. 14
IEC/EN 60947-4-1
CSA Class No.: 3211-03
UL Category Control No.: NKCR
CE
UL 508
CSA File No.: 2290956
IEC/EN 60947
Note catalogo
Corrente nominale di esercizio: Condizioni di accensione e arresto in base a DC-13, costante secondo indicazione.
Codice modello
ZEB150-175-GF/KK

Features & Functions

Protezione dai guasti verso terra
Sì
Scatto a circa > 0,5 x Ir in 2 s
Scatto a circa > 1,5 x Ir in 1 s
Caratteristiche
Sensibilità alla mancanza fase (secondo IEC/EN 60947, VDE 0660 parte 102)
Funzioni
Lampada a incandescenza (24 V)

General

Classe
regolabile
Grado di protezione
IP20
Metodo di montaggio
installazione singola
montaggio separato
Impostazione corrente di rilascio sovraccarico - min
35 A
Impostazione corrente di sgancio in sovraccarico - max
175 A
Categoria di sovratensione
III
Grado di inquinamento
3
Categoria prodotto
Relè termici elettronici ZEB
Protezione
Protezione contro i contatti con le dita e il dorso della mano, Protezione contro il contatto diretto quando azionato dal lato anteriore (EN 50274)
Tensione nominale di tenuta ad impulso (Uimp)
6000 V AC
6000 V (circuiti ausiliari)
Resistenza agli urti
15 g, meccanico, secondo IEC/EN 60068-2-27, Durata dell'urto 10 ms
meccanico, secondo IEC/EN 60068-2-27
Adatto per
Circuiti di derivazione, (UL/CSA)
Tipo di tensione
ad alimentazione autonoma

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di esercizio - max
65 °C
Temperatura ambiente di esercizio (con custodia) - max
45 °C
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78

Terminal capacities

Capacità morsetti (banda in rame)
6 x 18 x 0,8 mm Numero di segmenti x larghezza x spessore, conduttori principali
Capacità morsetti (flessibile con puntalino)
2 x (0,75 - 2,5) mm², Conduttori corrente di comando
Capacità morsetti (pieno)
1 x (10 - 95) mm², conduttori principali
2 x (0,75 - 4) mm², Conduttori corrente di comando
Capacità morsetti (pieno/a treccia AWG)
1 x (8 - 4/0), conduttori principali
2 x (18 - 12), Conduttori corrente di comando
Lunghezza di spelatura (conduttore principale)
22 mm
Lunghezza di spelatura (conduttori corrente di comando)
8 mm
Grandezza vite
M3.5, Vite terminale, Conduttori corrente di comando
Dimensione cacciavite
2, Vite terminale, Conduttori corrente di comando, Cacciavite Pozidriv
1 x 6 mm, Vite terminale, Conduttori corrente di comando, Cacciavite a taglio
Coppia di serraggio
7 lb-in, Morsetti a bullone
0.8 - 1.2 Nm, Morsetti a vite, Conduttori corrente di comando

Electrical rating

Corrente termica convenzionale ith dei contatti ausiliari (1 polo, aperto)
5 A
Tensione di alimentazione di controllo nominale (Us) AC, 50 Hz - min
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 50 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), AC, 60 Hz - min
0 V
Tensione nominale di alimentazione di controllo (Us), AC, 60 Hz - max
0 V
Tensione di alimentazione di controllo nominale (Us), DC - min
0 V
Tensione di alimentazione di controllo nominale (Us), DC - max
0 V
Frequenza nominale - min
50 Hz
Frequenza nominale - max
60 Hz
Corrente nominale di esercizio (Ie) ad AC-15, 120 V
1.5 A
Corrente nominale di esercizio (Ie) in AC-15, 220 V, 230 V, 240 V
1.5 A
Corrente nominale di esercizio (Ie) ad AC-15, 380 V, 400 V, 415 V
0.9 A
Corrente nominale di esercizio (Ie) a DC-13, 110 V
0.4 A
Corrente nominale di esercizio (Ie) a DC-13, 220 V, 230 V
0.2 A
Corrente nominale di esercizio (Ie) a DC-13, 24 V
0.9 A
Corrente nominale di esercizio (Ie) a DC-13, 60 V
0.75 A
Tensione nominale di esercizio (Ue), AC - max
690 V
Classe di protezione da corto circuito
Max Max. 6 A gG/gL, Fusibile, Senza saldatura, Circuiti ausiliari e di comando
Corrente nominale cortocircuito (high-fault a 600 V)
100 kA, Fusibile, SCCR (UL/CSA)
400 A, Classe J, fusibile max., SCCR (UL/CSA)
Poteri d’interruzione (contatti ausiliari, pilot duty)
B600, Funzionamento con AC (UL/CSA)
R300, Comando in corrente continua (UL/CSA)
Tensione nominale - max
600 V

Contacts

Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
1
Numero di contatti ausiliari (contatti normalmente aperti)
1
Numero di contatti (contatti normalmente chiusi)
1
Numero di contatti (contatti normalmente aperti)
1

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
35.6 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
11.86 W
Corrente nominale di esercizio per dissipazione specifica (In)
175 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
È responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare le specifiche del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

ETIM only

Tipo collegamento elettrico del circuito principale
Collegamento a bullone
Range di corrente regolabile - min
0 A
Range di corrente regolabile - max
175 A
Funzione reset
automatico
Pulsante

ETIM for 164306 Apparecchi elettrici a bassa tensione (EC001080)
Caratteristica Valore
modo di montaggio (EF000003) installazione singola
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
intervallo di corrente regolabile (EF008211) 0 A
alimentazione elettrica esterna necessaria (EF003292) No
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 0
tipo di tensione d'esercizio (EF005294) AC
tensione d'esercizio AC 50 Hz (EF008206) 230 V
tensione d'esercizio AC 60 Hz (EF008207) 230 V
tensione d'esercizio DC (EF008208) 0 V
classe di intervento (EF006668) regolabile
funzione reset automatica (EF011941) Sì
ingresso a funzione reset (EF011940) No
tasto di funzione reset (EF011942) Sì
larghezza (EF000008) 108 mm
altezza (EF000040) 168 mm
profondità (EF000049) 157 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
ZEB150-175-GF/KK Y7-164306 164306 ES_136480.pdf 463 Kbytes ZEB150-175-GF/KK Y7-164306 164306 ES_136480.pdf
