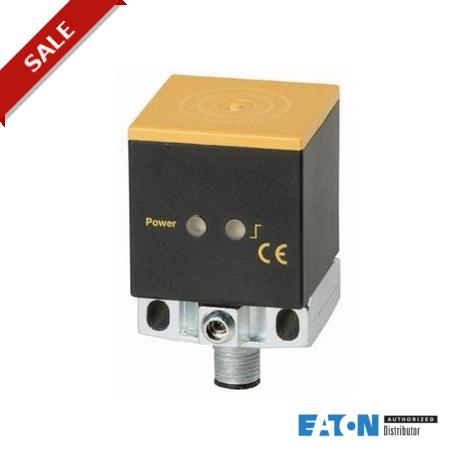

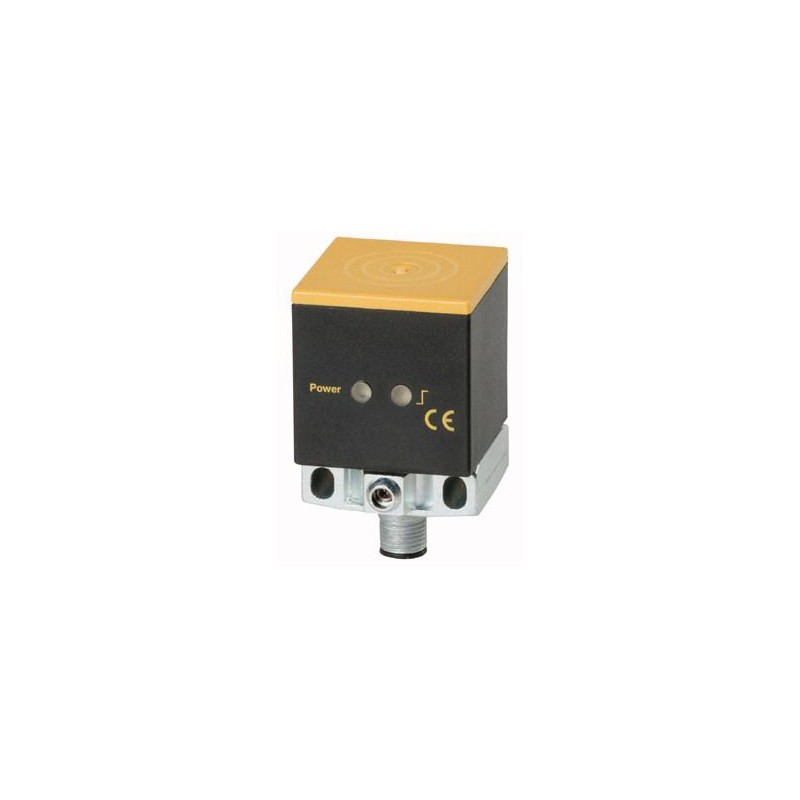

LSI-Q40P-F20-PD
281999
EATON-MOELLER
1
rilevatore di prossimità
Interruttori di posizione
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Tipo di tensione | Tensione continua | ||
Equipaggiamento contatti | S = contatto NA W = contatto di scambio P = programmabile come contatto NC o contatto NA | S | |
Distanza nominale di apertura | Sn | mm | 20 |
Tensione nominale d'impiego | Ue | V DC | 10 - 30 |
Max. corrente di carico | Ie | mA | 200 |
Forma costruttiva | mm | 65 x 40 x 40 | |
Custodie | materiale isolante | ||
Collegamento a morsetti | Allacciamento a spina M12 x 1 | ||
Tipo di montaggio metallico | annegato | ||
Note Conversione della superficie attiva LSI‐Q40P‐…‐PD Regolazione dell'uscita cavi | |||
Note Tutti gli LSI-…D dispongono di indicatore di funzione LED e di una funzione di protezione contro:
Schema di collegamento secondo IEC/EN 60947-5-2, esecuzione in tensione continua a 3 fili: |
Generalità | |||||||||||||||||||||||||||||
Conformità alle norme | IEC/EN 60947-5-2 | ||||||||||||||||||||||||||||
Temperatura ambiente | 25 - 70 | ||||||||||||||||||||||||||||
Grado di protezione | IP67 | ||||||||||||||||||||||||||||
Parametri | |||||||||||||||||||||||||||||
Distanza nominale di apertura | Sn | mm | 20 | ||||||||||||||||||||||||||
Riproducibilità di Sn | % | < 2 | |||||||||||||||||||||||||||
Deriva termica di Sn | % | 10 | |||||||||||||||||||||||||||
Isteresi di commutazione Sn | % | < 15 | |||||||||||||||||||||||||||
Tensione nominale d'impiego | Ue | V DC | 10 - 30 | ||||||||||||||||||||||||||
Ondulazione residua di Ue | % | 10 | |||||||||||||||||||||||||||
Corrente d'impiego nello stato collegato a 24 V DC | Ib | mA | < 15 | ||||||||||||||||||||||||||
Massima frequenza di commutazione (carico ohmico) | Ie | mA | < 200 | ||||||||||||||||||||||||||
Caduta di tensione con Ie | Ud | V | < 1.8 | ||||||||||||||||||||||||||
Ritardo di emergenza | tv | ms | < 50 | ||||||||||||||||||||||||||
Frequenza di commutazione con carico ohmico | f | Hz | 2000 | ||||||||||||||||||||||||||
Corrente residua tramite il carico nello stato bloccato a 230 V AC o 24 V DC | Ir | mA | < 0.1 | ||||||||||||||||||||||||||
Indicazione stato di commutazione | LED | Giallo | |||||||||||||||||||||||||||
Nota | |||||||||||||||||||||||||||||
UL-File: E244290 Distanza nominale di apertura Sn [mm] per LSI In base alle norme, la distanza nominale di apertura Sn si riferisce ad una linguetta di comando misura in St 37 di spessore pari a 1 mm e con dimensioni L x H. LSI…R: L x H = diametro apparecchio LSI…Q: L x H = lunghezza spigolo
Esempio di dispersione
|
Dati tecnici per verifiche di progetto | |||
Temperatura ambiente di servizio min. | °C | 25 | |
Temperatura ambiente di servizio max. | °C | 70 |
AWA1360-2156 Interruttore di prossimità, induttivo | |||
Titolo: | Dimensione: | Tipo: |
---|---|---|
LSI-Q40P-F20-PD 281999 281999.pdf | 324 Kbytes |
