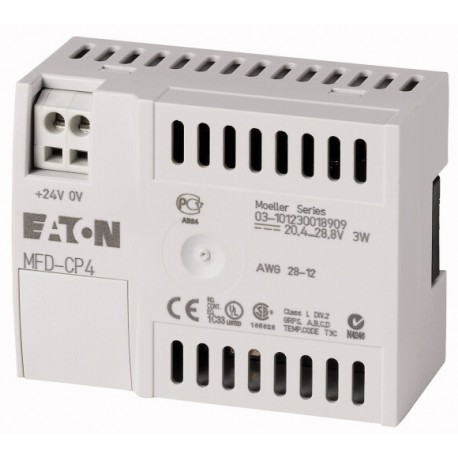

MFD-CP4 280888 0004560921 EATON ELECTRIC Modulo comunic./alimentatore per display di testo decentrato, 24VDC.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

MFD-CP4 280888 0004560921 EATON ELECTRIC Modulo comunic./alimentatore per display di testo decentrato, 24VDC..

MFD-CP4

280888

0004560921

EATON-MOELLER

Modulo comunic./alimentatore per display di testo decentrato, 24VDC, easy/EC4P/ES4P

Modulo di testo della CPU; Per la visualizzazione remota; 24 V CC; Cordless; Per EASY, EC4P, ES4P

Insieme all'unità di visualizzazione e controllo MFD-80..., il modulo di alimentazione/comunicazione può essere utilizzato come display di testo remoto per easy500/easy700/easy800/EC4P/ES4P, grado di protezione IP20, nessun cavo di collegamento

Maggiori dettagli


sistemi di controllo industriali (PLC) > Pannello di testo

Relè programmabili e display multifunzione EASY

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Modulo comunic./alimentatore per display di testo decentrato, 24VDC, easy/EC4P/ES4P
Il modulo di alimentazione/comunicazione può essere utilizzato, in combinazione con l'unità di visualizzazione e comando MFD-80..., come display di testo separato per easy500 / easy700 / easy800 / EC4P / ES4P, grado di protezione custodia IP20, senza cavo di collegamento

Programma di fornitura

Assortimento
Display multifunzione MFD-Titan
Assortimento
PLC compatti EC4P
Funzione di base
Moduli di alimentazione/Moduli CPU
Funzione
Accessori
accessori
Display di testo decentrato
Tensione di alimentazione
24 V DC
Descrizione
Grado di protezione IP20
combinabile con organo di comando e visualizzazione MFD-80…
come display decentrato per easyRelais
Descrizione
senza cavo di collegamento
Grado di protezione
IP20

Dati tecnici

Generalità
Conformità alle norme
EN 61000-6-1/-2/-3/-4, IEC 60068-2-6, IEC 60068-2-27
Dimensioni (B x H x P)
75 x 58 x 36,2 mm
Peso
0.164 kg
Montaggio
Applicato all'albero di fissaggio del display
Temperatura ambiente
Temperatura ambiente di servizio
-25 - 55, freddo secondo IEC 60068-2-1, caldo secondo IEC 60068-2-2 °C
Condensa
Eliminazione della condensa con misure idonee
Stoccaggio
-40 - 70 °C
Umidità relativa, nessuna condensa (IEC/EN 60068-2-30)
5 - 95 %
Pressione atmosferica (funzionamento)
795 - 1080 hPa
Condizioni ambientali meccaniche
Grado di inquinamento
2
Grado di protezione (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibrazioni (IEC/EN 60068-2-6)Ampiezza costante 0.15 mm
10 - 57 Hz
Vibrazioni (IEC/EN 60068-2-6)Accelerazione costante 2 g
57 - 150 Hz
Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms
18 Urti
Caduta (IEC/EN 60068-2-31) [Altezza di caduta]
50 mm
Caduta libera, imballato (IEC/EN 60068-2-32)
1 m
Posizione di montaggio
verticale
Compatibilità elettromagnetica (EMC)
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarico dell'aria
8 kV
Scarica elettrostatica (IEC EN 61000-4-2, Level 3, ESD)Scarica dei contatti
6 kV
campi elettromagnetici (RFI), aIEC EN 61000-4-3
10 V/m
Soppressione radiodisturbo
EN 55011 classe B, EN 55022 classe B
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Cavo di alimentazione
2 kV
Impulsi Burst (IEC/EN 61000-4-4, categoria 3)Conduttori di segnale
2 kV
Impulsi ad alta energia (surge) (IEC EN 61000-4-5)
2 (cavi di alimentazione simmetrici) kV
Impulsi ad alta energia (Surge) (IEC/EN 61000-4-5, Level 2)
0.5 (cavi di alimentazione simmetrici) kV
Ammisione a IEC EN 61000-4-6
10 V
Prova di isolamento
Misurazione della distanza di isolamento in aria
EN 50178, UL 508, CSA C22.2, No. 142
Prova di isolamento
EN 50178
Alimentazione
Tensione nominale di impiego [Ue]
24 DC (–-15…+20 %) V
Campo ammesso
20.4 - 28.8 V DC
Ondulazione residua
≦ 5 %
Corrente di ingressoa 24 V DC
tip. 185 mA
Interruzioni di tensione
10 ms
DissipazioneDissipazione a 24 V DC
1,5 W
Nota per la dissipazione
Consumo di corrente con 24 V DC

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
1.5 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sistemi di controllo industriali (PLC) (EG000024) / pannello di testo (EC001426)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Comando e osservazione / Panel (HMI) / Text panel (HMI) ([email protected] [AFX018003])
tensione di alimentazione per AC 50 Hz
0 - 0 V
tensione di alimentazione per AC 60 Hz
0 - 0 V
tensione di alimentazione per DC
20.4 - 28.8 V
tipo di tensione di alimentazione
DC
numero di interfacce HW Industrial Ethernet
0
numero di interfacce HW PROFINET
0
numero di interfacce HW seriali RS232
0
numero di interfacce HW seriali RS422
0
numero di interfacce HW seriali RS485
0
numero di interfacce HW seriali TTY
0
numero di interfacce HW USB
0
numero di interfacce HW parallele
0
numero di interfacce HW wireless
0
numero di interfacce HW altre
2
supporta protocollo TCP/IP
no
supporta protocollo PROFIBUS
no
supporta protocollo CAN
no
supporta protocollo INTERBUS
no
supporta protocollo ASI
no
supporta protocollo EIB
no
supporta protocollo MODBUS
no
supporta protocollo Data-Highway
no
supporta protocollo DeviceNet
no
supporta protocollo SUCONET
no
supporta il protocollo per LON
no
supporta il protocollo per PROFINET IO
no
supporta il protocollo per PROFINET CBA
no
supporta il protocollo per SERCOS
no
supporta il protocollo per Foundation Fieldbus
no
supporta il protocollo per EtherNet/IP
no
supporta il protocollo per AS-Interface Safety at Work
no
supporta il protocollo per DeviceNet Safety
no
protocollo INTERBUS per Safety
no
supporta il protocollo per PROFIsafe
no
supporta il protocollo per SafetyBUS p
no
supporta il protocollo per altri sistemi bus
no
standard radio Bluetooth
no
standard radio WLAN 802.11
no
standard radio GPRS
no
standard radio GSM
no
standard radio UMTS
no
link IO master
no
esecuzione del display
LCD con retroilluminazione
numero di righe del display
4
numero di caratteri per riga del display
16
altezza max. dei caratteri, display
32 mm
memoria di progettazione utilizzabile/memoria utente
0 KByte
con tastiera numerica
no
con tastiera alfanumerica
no
numero di tasti funzione programmabili
4
numero dei tasti con LED
0
numero dei tasti di sistema
0
con indicatore di segnalazione
sì
con sistema di segnalazione (inclusi buffer e conferma)
no
rappresentazione dei valori del processo (output) possibile
sì
inserimento dei valori del processo (input) possibile
sì
con ricette
no
numero di livelli, protezione con password
1
output di stampa presente
no
numero di lingue online
13
grado di protezione (IP), lato frontale
IP65
tipo di protezione (NEMA)
12
temperatura d’esercizio
25 - 55
oggetti grafici rappresentabili
no
adatto per funzioni di sicurezza
no
larghezza frontale
86.5 mm
altezza frontale
86.5 mm
profondità di incasso
36.2 mm

Approvazioni

Product Standards
IEC/EN see Technical Data; UL 508; CSA C22.2 No. 142-M1987; CSA C22.2 No. 213-M1987; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01 + 2258-02
North America Certification
UL listed, CSA certified
Degree of Protection
IEC: IP20, UL/CSA Type: -

Dimensioni

252X028

ETIM for 280888 Controllori logici programmabili (PLC) (EC001426)
Caratteristica Valore
tensione di alimentazione AC 50 Hz (EF007532) 0 V
tensione di alimentazione AC 60 Hz (EF007533) 0 V
tensione di alimentazione DC (EF007534) 20.4 V
tipo di tensione di alimentazione (EF002991) DC
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 0
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW wireless (EF006933) 0
numero di interfacce HW altre (EF003027) 2
supporta il protocollo per TCP/IP (EF003050) No
supporta il protocollo per PROFIBUS (EF003052) No
supporta il protocollo per CAN (EF003053) No
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per ASI (EF003051) No
supporta il protocollo per EIB (EF003055) No
supporta il protocollo pour Modbus (EF003057) No
supporta il protocollo per Data-Highway (EF003058) No
supporta il protocollo per DeviceNet (EF003059) No
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per LON (EF003017) No
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per PROFINET CBA (EF007524) No
supporta il protocollo per SERCOS (EF006657) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per EtherNet/IP (EF007521) No
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo per altri sistemi bus (EF003062) No
standard radio Bluetooth (EF007178) No
standard radio WLAN 802.11 (EF007179) No
standard radio GPRS (EF008523) No
standard radio GSM (EF008524) No
standard radio UMTS (EF008525) No
link IO master (EF007298) No
tipo di display (EF008244) LCD con retroilluminazione
numero di righe del display (EF003297) 4
numero di caratteri per riga del display (EF003298) 16
altezza max. dei caratteri, display (EF003299) 32 mm
memoria di progettazione utilizzabile/memoria utente (EF003108) 0 kByte
con tastiera numerica (EF003105) No
con tastiera alfanumerica (EF003106) No
numero di tasti funzione programmabili (EF003103) 4
numero dei tasti con LED (EF009259) 0
numero dei tasti di sistema (EF009260) 0
con indicatore di segnalazione (EF003109) Sì
con sistema di segnalazione (inclusi buffer e conferma) (EF003110) No
rappresentazione dei valori del processo (output) possibile (EF003111) Sì
inserimento dei valori del processo (input) possibile (EF003112) Sì
con ricette (EF003113) No
numero di livelli, protezione con password (EF003114) 1
output di stampa presente (EF003115) No
numero di lingue online (EF003116) 13
grado di protezione (IP), lato frontale (EF003118) IP65
indice di protezione (NEMA) (EF011959) 12
temperatura d'esercizio (EF002393) 25 °C
oggetti grafici rappresentabili (EF003300) No
adatto per funzioni di sicurezza (EF001597) No
larghezza del fronte (EF003651) 86.5 mm
altezza del fronte (EF003652) 86.5 mm
profondità di montaggio (EF000218) 36.2 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFETY LOGIC EN.pdf 2 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
MFD-CP4 0004560921 280888 IT_280888.pdf 205 Kbytes MFD-CP4 0004560921 280888 IT_280888.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
