> >>NZM2-4-XFIA30 292345 ELECTRIC Modulo di protezione differenziale 30mA, sensibile a correnti onnipolari..
Prodotto precedente Prodotto successivo

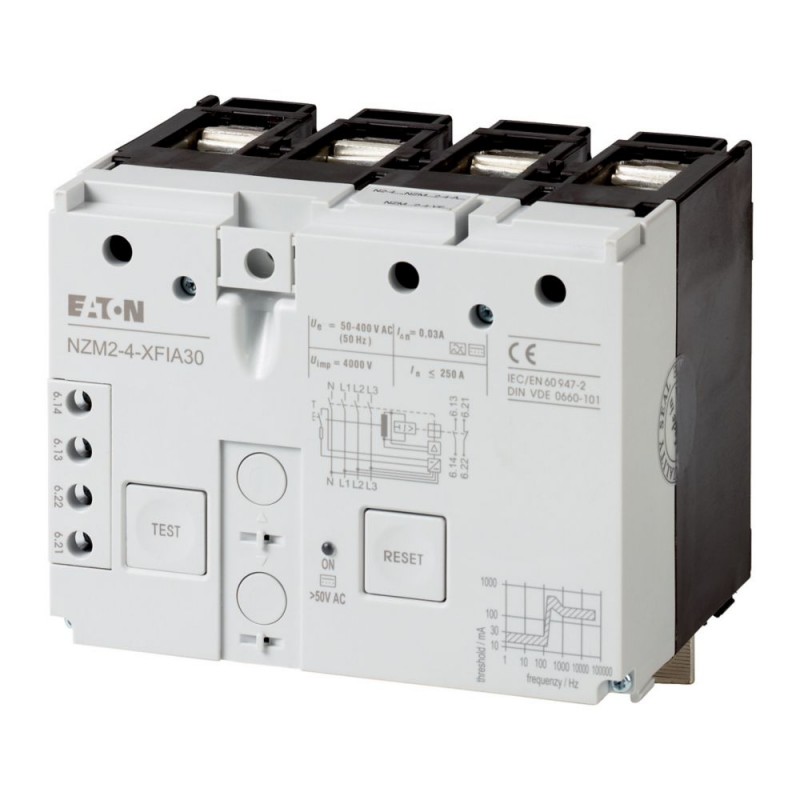

NZM2-4-XFIA30 292345 EATON ELECTRIC Modulo di protezione differenziale 30mA, sensibile a correnti onnipolari.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-4-XFIA30 292345 EATON ELECTRIC Modulo di protezione differenziale 30mA, sensibile a correnti onnipolari..

NZM2-4-XFIA30

292345

EATON-MOELLER

Modulo di protezione differenziale 30mA, sensibile a correnti onnipolari, 4p

Maggiori dettagli


apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $994.60
Prezzo unitario: $994.60

*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Modulo di protezione differenziale 30mA, sensibile a correnti onnipolari, 4p
L'accessorio opzionale per gli interruttori automatici di potenza P0 della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Nota: sensibile a tutti i tipi di corrente secondo il principio di massima corrente ammessa (nel range 100-2 kHz). Tenere conto della soglia di intervento in funzione della frequenza! Vedi curve caratteristiche d'intervento “Risposta armonica”. Manopole di regolazione piombabili. Utilizzabile per: NZM4, N2-4

Programma di fornitura

Assortimento
Accessori
accessori
Modulo di protezione differenziale
accessori
modulo di protezione differenziale
Norma/Approvazione
IEC
Grandezza
NZM2
Descrizione
Sensibile a correnti onnipolari AC/DC secondo il principio di massima corrente ammessa (nel range 0 – 100 kHz)
Per interruttori automatici di potenza NZM2-4 e sezionatori di potenza N2-4 a 4 poli
Alimentazione interna​ Us = 50 - 400 V
utilizzo con
utilizzo con
NZM2-4
N2-4
Numero di poli
a 4 polo
Note

Tenere conto della soglia di intervento in funzione della frequenza!

Vedi curve caratteristiche d'intervento “Risposta armonica”

I contatti ausiliari (1 NA, 1 NC integrati) sono resettati tramite il tasto di reset.

Non in combinazione con sistema semiestraibile a connettore, custodie in materiale isolante o kit per interruttore generale per montaggio laterale con squadretta di fissaggio.

Il potere di corto circuito nominale estremo viene determinato dagli NZM2 montati.

Utilizzando un sezionatore di potenza N2 dal fusibile a monte utilizzato ￫ Dati tecnici.

Dati tecnici

Elettrico
Conformità alle norme
IEC/EN 60947-2
IEC/EN 60947-2 Allegato B
Sensibilità
Sensibile a correnti onnipolari AC/DC (tipo B)
Tensione di esercizio min. [Ue]per la determinazione di correnti di guasto di tipo A/AC
0 V (dipendente dalla tensione di rete)
Tensione di esercizio min. [Ue]per la determinazione di correnti di guasto di tipo B
50 V (dipendente dalla tensione di rete)
Idoneità all'utilizzo
nei sistemi monofase e trifase
Tensione nominale d'impiego [Ue]
50…400 (3~) V AC
Frequenza nominale [f]
50 Hz
Numero di poli
A 4 poli
Ambito di corrente nominale [In]
15…250 A
Correnti nominali di guasto [IΔn]
0.03 A
Campo di rilevamento della corrente differenziale
con tensione alternata: 0 - 100 kHz
con tensione continua pulsante: 50 Hz
Potere d'interruzione e potere di chiusura sotto cortocircuito per errore di misurazione [IΔm]
= ICUA
Resistenza agli urti (IEC 60068-2-27)
20 (semionda 20 ms)
Durata, meccanica (di cui il 50 % con corrente di guasto) [Cicli]
≧ 2 000
Meccanico
Misura di montaggio calotta
96 mm
Montaggio
sotto
Posizione di montaggio
Verticale e ruotato di 90° in ogni direzione
Alimentazione
sotto
Grado di protezione
Nel campo degli elementi di comando: IP20
Temperatura ambiente
-25 - +70
Sezioni di collegamentoflessibile senza puntalino
wie NZM2 Standardanschluss mm2
Sezioni di collegamentoflessibile con puntalino
come collegamento standard NZM2 mm2

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Interruttore differenziale per correnti residue (EC001021)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Azionamento corrente di guasto per interruttore di potenza (ecl@ss13-27-37-04-11 [AKF009018])
Tensione di alimentazione pilota nominale per AC 50 Hz
50 - 400 V
Tensione di alimentazione pilota nominale per AC 60 Hz
50 - 400 V
Tensione di alimentazione pilota nominale per DC
0 - 0 V
Corrente di guasto nominale
0.03 - 0.03 A
Max. ritardo all’eccitazione
30 ms
Tempo di ritardo regolabile
No
Max. tensione d’esercizio nominale Ue
V

Datasheet - PDF

▲
