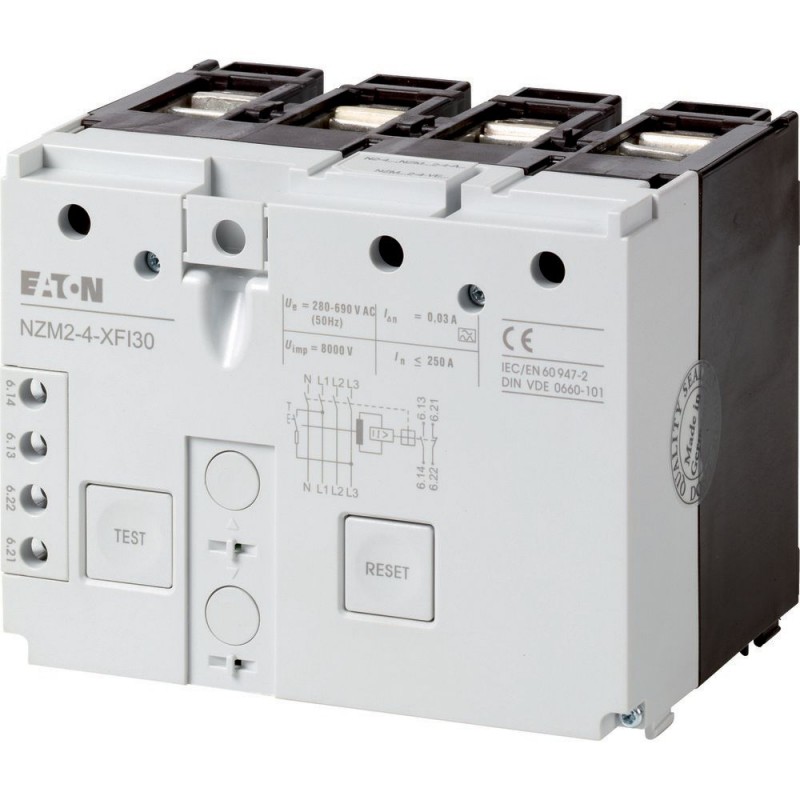

NZM2-4-XFI30 292343 Y7-292343 EATON ELECTRIC Modulo di protezione differenziale, 30mA, 4p Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-4-XFI30 292343 Y7-292343 EATON ELECTRIC Modulo di protezione differenziale, 30mA, 4p

NZM2-4-XFI30

292343

Y7-292343

EATON-MOELLER

Modulo di protezione differenziale, 30mA, 4p

Rilevamento guasti a terra, 30mA, 4P

Eaton Moeller series NZM - Molded Case Circuit Breaker. Earth-fault release, 30mA, 4p

Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: Approvato secondo IEC/EN 60947-2, non approvato UL/CSA. Adatto per l'utilizzo in impianti trifase e monofase. Sensibile alla corrente di impulso secondo il principio del bilanciamento del nucleo. per interruttore automatico a 4 poli NZM2-4 e sezionatore N2-4 indipendente dalla tensione di rete Ue = 280 ... I contatti ausiliari da 690 V 50/60 Hz (1s, 1 N/C integrato) vengono ripristinati tramite il pulsante di reset. Non in combinazione con unità plug-in, custodia isolata o kit di montaggio dell'interruttore principale per il montaggio su pannello laterale con staffa di montaggio. Il grado di interruzione finale del cortocircuito è determinato dall'NZM2 installato. Quando si utilizza un interruttore-sezionatore N2, a causa del fusibile di backup da utilizzare. Visualizza i dati tecnici. Può essere utilizzato per NZM2-4, N2-4

Maggiori dettagli


Apparecchi elettrici a bassa tensione > interruttore differenziale per correnti residue

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $1,140.92
Prezzo unitario: $1,140.92
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Moeller series NZM release
Catalog Number
292343
EAN
4015082923433
Product Length/Depth
132 mm
Product Height
103 mm
Product Width
140 mm
Product Weight
2.504 kg
Compliances
IEC
RoHS conform
Certifications
IEC/EN 60947-2
IEC/EN 60947-2 annex B
Model Code
NZM2-4-XFI30

Specifiche del prodotto

Used with
NZM2-4
Four-pole
N2-4
Type
AccessoryEarth-fault releases
Special features
Earth-fault release to IEC/EN 60947-2Not UL/CSA approvedSuitable for use in three- and single-phase systemsPulse-current sensitive according to core-balance principleFor 4 pole NZM2-4 circuit-breakers and N2-4 switch-disconnectorsSupply voltage-dependent Ue = 280 – 690 V 50 Hz
Application
In three- and single-phase systems
Voltage rating
280 - 690 V AC (independent of mains voltage)
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
96 mm
NZM2
Frequency rating
50 Hz
Mounting Method
Bottom
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Current rating - max
250 A
Power on-delay time - max
30 ms
Power on-delay time - min
30 ms
Rated control supply voltage (Us) at AC, 50 Hz - max
690 V
Rated control supply voltage (Us) at AC, 50 Hz - min
280 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
0 V
Current rating - min
15 A
Degree of protection
IP20 (operating component area)
Mounting position
Vertical and 90° in all directions
Lifespan, mechanical
≧ 2000 operations
Fault current detection range
50 Hz
Number of poles
Four-pole
Terminal capacity (solid/flexible conductor)
As NZM2 standard terminal without ferrules
As NZM2 standard connection with ferrules
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Rated control supply voltage (Us) at DC - min
0 V
Rated fault current - max
0.03 A
Rated fault current - min
0.03 A
Rated operating voltage (Ue) - max
690 V
Sensitivity type
Pulse-current sensitive as per core-balance principle (type A)

ETIM for 292343 Apparecchi elettrici a bassa tensione (EC001021)
Caratteristica Valore
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 280 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
corrente di guasto nominale (EF003975) 0.03 A
max. ritardo all'eccitazione (EF008259) 30 ms
tempo di ritardo regolabile (EF001420) No
max. tensione d'esercizio nominale Ue (EF007357) 690 V

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-4-XFI30 Y7-292343 292343 ES_292343.pdf 7 Mbytes NZM2-4-XFI30 Y7-292343 292343 ES_292343.pdf
