> >>E65-SMTD15-HDD 135731 ELECTRIC Relè fotoelettrico unidirezionale, ricevente, Sn 15m, 4L, 10-30VDC, scu..
Prodotto precedente Prodotto successivo

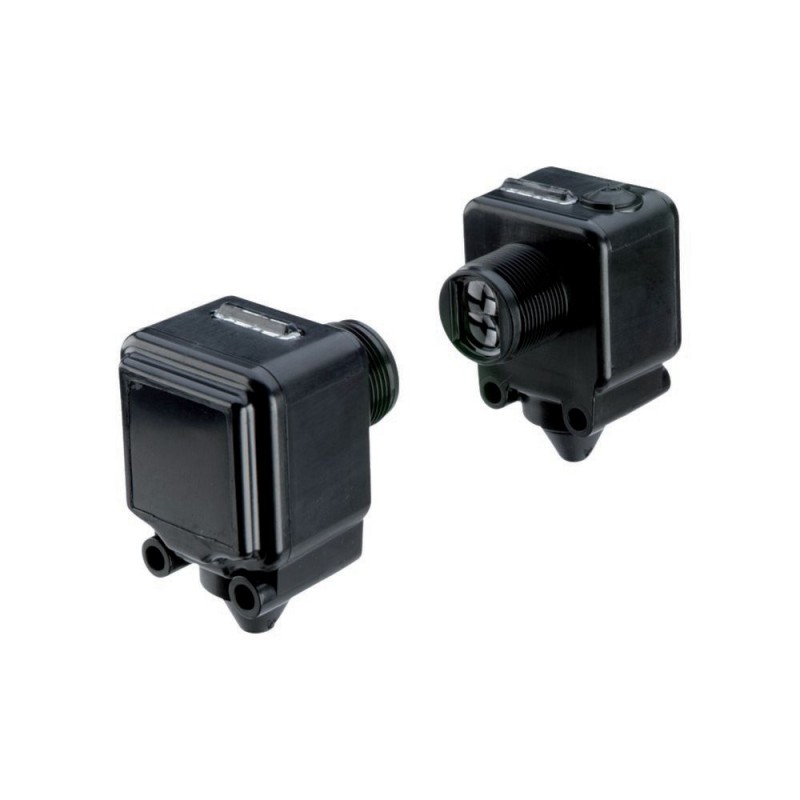

E65-SMTD15-HDD 135731 EATON ELECTRIC Relè fotoelettrico unidirezionale, ricevente, Sn 15m, 4L, 10-30VDC, scu.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

E65-SMTD15-HDD 135731 EATON ELECTRIC Relè fotoelettrico unidirezionale, ricevente, Sn 15m, 4L, 10-30VDC, scu..

E65-SMTD15-HDD

135731

EATON-MOELLER

Relè fotoelettrico unidirezionale, ricevente, Sn=15m, 4L, 10-30VDC, scuro, NPN, PNP, quad 40, materiale isolante

Maggiori dettagli


sensori > fotocellula unidirezionale

Sensori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $102.90
Prezzo unitario: $102.90

Quantità Prezzo
1+$102.90
2+$89.97
3+$82.96
4+$78.99
5+$78.90
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Relè fotoelettrico unidirezionale, ricevente, Sn=15m, 4L, 10-30VDC, scuro, NPN, PNP, quad 40, materiale isolante
Serie E65-SM, caratteristiche del prodotto: indicazioni intensità luminosa per tensione, uscita e TargetLock™, targetLock™ facilita la configurazione e garantisce una sicurezza di esercizio ottimale. I modelli Perfect Prox® riconoscono, a uguale portata, gli oggetti target di diverso colore e ignorano gli oggetti sullo sfondo. I modelli DC dispongono di

Programma di fornitura

Funzione di base
Sensori ottici
Assortimento
Serie E65 SM
Possibilità di collegamento
Allacciamento a spina M12 x 1
Forma costruttiva (dimensioni esterne)
33 x 41 x 37 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Distanza nominale di apertura [Sn]
15000 mm
Descrizione
Ricevitore (da combinare con la trasmittente)
Collegamento
a 4 fili
Funzione
relè fotoelettrico unidirezionale
termoplastico
materiale isolante
Interruttore
NPN
PNP
Principio di commutazione
commutazione a scuro
Note
da combinare con la trasmittente
Information relevant for export to North America

Product Standards UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking

UL File No. E166051

UL Category Control No. NRKH, NRKH7

CSA File No. UL report applies to both Canada and US

CSA Class No. –

North America Certification UL listed, certified by UL for use in Canada

Max. Voltage Rating 30 V DC

Degree of Protection IEC: IP68, IP69K; UL/CSA Type: 1, 3, 4, 4x, 6, 6P, 12, 13

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +55
Funzionamento [ϑ]
-25 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Resistenza agli urti
50
Durata dell'urto 10 ms g
Grado di protezione
IP68, IP69
Parametri
Distanza nominale di aperturaDistanza nominale di apertura [Sn]
15000 mm
Portata
≦ 15 mm
Tensione nominale d'impiego [Ue]
10 - 30 V DC
Max. corrente di carico [Ie]
< 100 mA
Corrente d'impiego nello stato collegato a 24 V DC [Ib]
20 mA
Tempo di risposta
1 ms
Indicazione stato di commutazione
Rosso LED
Indicazione tensione di impiego
Verde LED
Amplificazione limite
Giallo
Funzioni protettive
protezione contro corto circuiti
Protezione contro inversioni di polarità
Protezione contro la rottura del filo
Collegamento
a 4 fili
Forma costruttivaForma costruttiva (dimensioni esterne)
33 x 41 x 37 mm
Possibilità di collegamento
Allacciamento a spina M12 x 1
termoplastico
materiale isolante

Verifiche di progetto secondo IEC/EN 61439

Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+55 °C

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / fotocellula unidirezionale (EC002716)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Sensore Optoelettronico / Bandiera fotoelettrica ad un canale ([email protected] [AKP250013])
volume di fornitura del sistema a una via
ricevitore
angolo di apertura
0
messaggio di pre-guasto
no
con funzione temporale
no
distanza di commutazione nominale
15000 mm
max. distanza di commutazione
15000 mm
corrente d’uscita max.
100 milliampere
riflettore incluso nella fornitura
no
uscita analogica 0 V ... 10 V
no
uscita analogica 0 mA ... 20 mA
no
uscita analogica 4 mA ... 20 mA
no
uscita analogica -10 V ... +10 V
no
con altra uscita analogica
no
metodo di regolazione
altri
con interfaccia di comunicazione analogica
no
con interfaccia di comunicazione AS-Interface
no
con interfaccia di comunicazione CANOpen
no
con interfaccia di comunicazione DeviceNet
no
con interfaccia di comunicazione Ethernet
no
con interfaccia di comunicazione INTERBUS
no
con interfaccia di comunicazione PROFIBUS
no
con interfaccia di comunicazione RS 232
no
con interfaccia di comunicazione RS 422
no
con interfaccia di comunicazione RS 485
no
con interfaccia di comunicazione ssD
no
con interfaccia di comunicazione ssI
no
numero di uscite semiconduttori con funzione di segnalazione
2
numero di uscite di contatto con funzione di segnalazione
0
numero di uscite semiconduttori sicure
0
numero di uscite di contatto sicure
0
esecuzione dell’interfaccia per comunicazione sicura
altri
esecuzione del collegamento elettrico
connettore M12
esecuzione dell’uscita di commutazione
PNP/NPN
esecuzione della funzione di commutazione
altri
classe di protezione della risorsa
classe di protezione 2
categoria di protezione antideflagrante per gas
senza
categoria di protezione antideflagrante per polvere
senza
forma della scatola
blocco
larghezza del sensore
33 mm
diametro del sensore
0 mm
altezza del sensore
55 mm
lunghezza del sensore
41 mm
funzione di contatto
con commutazione al buio
materiale della superficie ottica
plastica
materiale della scatola
plastica
max. corrente d’uscita nell’uscita sicura
0 milliampere
distanza del riflettore min.
0 mm
temperatura ambiente
25 - 55
tempo di reazione
1 ms
portata del campo di protezione
0 metri
frequenza di commutazione
500 Hz
tipo di sicurezza secondo IEC 61496-1
tensione di commutazione dell’OSSD in stato High
30 V
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per DC
10 - 30 V
tipo di tensione di alimentazione
DC
con funzione di monitoraggio apparecchi collegati in serie
no
classe di protezione laser
senza
lunghezza d’onda del sensore
660 nm
tipo di luce
luce rossa non polarizzata
macchia di luce
0 mm
numero AWG
0
materiale di rivestimento del cavo
altri
con blocco del riavvio
no
adatto per funzioni di sicurezza
no
grado di protezione (IP)
IP67
tipo di protezione (NEMA)
4X

Approvazioni

Product Standards
UL 508; CSA-C22.2 No. 14; IEC60947-5-2; CE marking
UL File No.
E166051
UL Category Control No.
NRKH, NRKH7
CSA File No.
UL report applies to both Canada and US
CSA Class No.
–
North America Certification
UL listed, certified by UL for use in Canada
Max. Voltage Rating
30 V DC
Degree of Protection
IEC: IP68, IP69K; UL/CSA Type: 1, 3, 4, 4x, 6, 6P, 12, 13

Dimensioni

1360DIM-319
1360DIM-320

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SENSORS EN.pdf 27 Mbytes
E65-SMTD15-HDD E65-SMTD15-HDD 135731 IT_135731.pdf 233 Kbytes E65-SMTD15-HDD E65-SMTD15-HDD 135731 IT_135731.pdf
