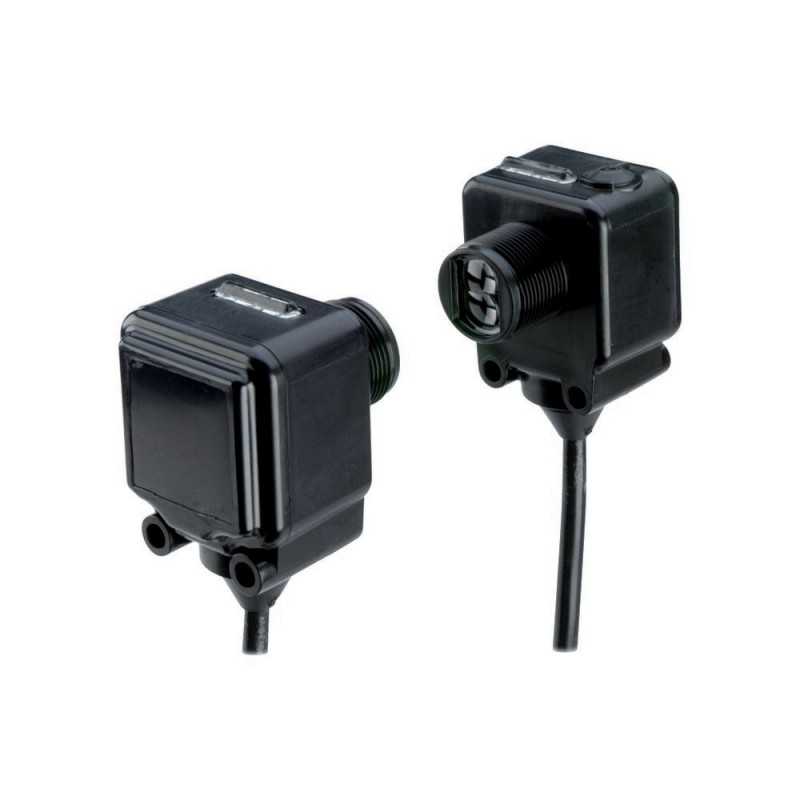

E65-SMTD15-HD 135730 Y7-135730 EATON ELECTRIC Relè fotoelettrico unidirezionale, ricevente, Sn 15m, 4L, 10-3..
E65-SMTD15-HD
135730
Y7-135730
EATON-MOELLER
Relè fotoelettrico unidirezionale, ricevente, Sn=15m, 4L, 10-30VDC, scuro, NPN, PNP, quad 40, materiale isolante
Rivelatore fotoelettrico a barriera Ricevitore Sn=15 m 4 L 10-30 V DC
Eaton Moeller® series E65 Thru-beam photoelectric sensor, receiver, Sn=15m, 4L, 10-30VDC, dark, NPN, PNP, quad 40, insulated material E65-SMTD15-HD
Serie E65-SM, Caratteristiche del prodotto: Indicatori di tensione luminosa, uscita e TargetLock™, targetLock™ semplifica la configurazione e garantisce un'elevata affidabilità operativa. I modelli Perfect Prox® rilevano bersagli con colori diversi nella stessa gamma ignorando gli oggetti sullo sfondo. I modelli CC hanno accesso a
sensori > fotocellula unidirezionale
Sensori
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Product Name
Eaton Moeller® series E65 Thru-beam photoelectric sensor
Catalog Number
135730
EAN
4015081325238
Product Length/Depth
139.7 mm
Product Height
139.7 mm
Product Width
38.1 mm
Product Weight
0.11 kg
Certifications
UL Category Control No.: NRKH, NRKH7
Certified by UL for use in Canada
CSA File No.: UL report applies to both US and Canada
UL 508
UL
CSA-C22.2 No. 14
IEC/EN 60947-5-2
CE
UL File No.: E166051
Certified by UL for use in Canada
CSA File No.: UL report applies to both US and Canada
UL 508
UL
CSA-C22.2 No. 14
IEC/EN 60947-5-2
CE
UL File No.: E166051
Catalog Notes
Yellow
Model Code
E65-SMTD15-HD
Specifiche del prodotto
Type
Optical sensors
Device type
Receiver
Electric connection type
Cable
Enclosure material
Plastic
Enclosure type
Cuboid
Operating mode
Switching principle: Dark switching
Explosion safety category for dust
None
Explosion safety category for gas
None
Functions
Short-circuit protection
Protection against wire breakage
Detector (for combination with source)
Protection against polarity reversal
Thru-light beam
For combination with transmitter
Protection against wire breakage
Detector (for combination with source)
Protection against polarity reversal
Thru-light beam
For combination with transmitter
Voltage type
DC
Wire size
0
Connection type
2 m connection cable
4-wire
4-wire
Cable sheath material
Polyvinyl chloride (PVC)
Light type
Polarity free red light
Degree of protection
IP68
NEMA 6
NEMA 6
Interface type
Other
LED indicator
Status indication of Operating voltage: Green LED
Status indication of Switching state: Red LED
Status indication of Switching state: Red LED
Switch function type
Other
Load current
Max. 100 mA (Ie)
Laser protection class
None
Operation agent-safety class
Safety class 2
Shock resistance
50 g, Mechanical, Shock duration 10 ms
Optical surface material
Plastic
Output current (mA) - max
100 mA
Output current at protected output - max
0 mA
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at DC - max
30 V
Rated control supply voltage (Us) at DC - min
10 V
Rated switching distance (Sn)
15000 mm
Reflector distance - min
0 mm
Sensor height
43 mm
Sensor length
41 mm
Switching distance - max
15000 mm
Switching voltage of OSSD at state high
30 V
Transmission range of the safety field
0 m
Voltage rating - max
30 V
Safety type (IEC 61496-1)
1
Switching frequency
500 Hz
Sensing mode
Light-/dark switching
Switching output type
PNP/NPN
Sensor material
Insulated material
Wavelength of the sensor
660 nm
Width sensor
33 mm
Product category
E65 SM Series
Response time
1 ms
Ambient operating temperature - max
55 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Diameter sensor
0 mm
Light dot size
0 mm²
Number of contact energized outputs with signalling function
0
Number of outputs (protected contact energized)
0
Number of outputs (protected semiconductor)
0
Number of outputs (semiconductor with signaling function)
2
Opening angle
0 °
Operating temperature - max
55 °C
Operating temperature - min
-25 °C
Operational current (Ib) in the switched state at 24 V DC
20 A
Adjustment type
Other
| Caratteristica | Valore |
|---|---|
| volume di fornitura del sistema a una via (EF004032) | ricevitore |
| angolo di apertura (EF002642) | 0 ° |
| messaggio di pre-guasto (EF004129) | No |
| con funzione temporale (EF003582) | No |
| distanza di commutazione nominale (EF008289) | 15000 mm |
| max. distanza di commutazione (EF007367) | 15000 mm |
| corrente d'uscita max. (EF001315) | 100 mA |
| con riflettore (EF007448) | No |
| uscita analogica 0 V ... 10 V (EF006807) | No |
| uscita analogica 0 mA ... 20 mA (EF006808) | No |
| uscita analogica 4 mA ... 20 mA (EF006810) | No |
| uscita analogica -10 V ... +10 V (EF006809) | No |
| con altra uscita analogica (EF007485) | No |
| metodo di regolazione (EF003994) | altro |
| con interfaccia di comunicazione analogica (EF007305) | No |
| con interfaccia di comunicazione AS-Interface (EF007306) | No |
| con interfaccia di comunicazione CANOpen (EF007307) | No |
| con interfaccia di comunicazione DeviceNet (EF007308) | No |
| con interfaccia di comunicazione Ethernet (EF007309) | No |
| con interfaccia di comunicazione INTERBUS (EF007310) | No |
| con interfaccia di comunicazione PROFIBUS (EF007311) | No |
| con interfaccia di comunicazione RS 232 (EF007312) | No |
| con interfaccia di comunicazione RS 422 (EF007313) | No |
| con interfaccia di comunicazione RS 485 (EF007314) | No |
| con interfaccia di comunicazione ssD (EF007315) | No |
| con interfaccia di comunicazione ssI (EF007316) | No |
| numero di uscite semiconduttori con funzione di segnalazione (EF003945) | 2 |
| numero di uscite di contatto con funzione di segnalazione (EF003946) | 0 |
| numero di uscite semiconduttori sicure (EF003951) | 0 |
| numero di uscite di contatto sicure (EF003952) | 0 |
| tipo di interfaccia per comunicazione sicura (EF003956) | altro |
| tipo di collegamento elettrico (EF003961) | cavo |
| tipo di uscita di commutazione (EF003962) | PNP/NPN |
| tipo di funzione di commutazione (EF003963) | altro |
| classe di protezione della risorsa (EF003982) | classe di protezione 2 |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| forma di costruzione della scatola (EF004008) | cubo |
| larghezza del sensore (EF007094) | 33 mm |
| diametro del sensore (EF007111) | 0 mm |
| altezza del sensore (EF007283) | 43 mm |
| lunghezza del sensore (EF007334) | 41 mm |
| modo di operazione (EF007503) | con commutazione alla luce/al buio |
| materiale della superficie ottica (EF004134) | materiale sintetico |
| materiale della scatola (EF001596) | materiale sintetico |
| max. corrente d'uscita nell'uscita sicura (EF004035) | 0 mA |
| distanza del riflettore min. (EF004046) | 0 mm |
| temperatura ambiente (EF002386) | -25 °C |
| tempo di reazione (EF004094) | 1 ms |
| portata del campo di protezione (EF004098) | 0 m |
| frequenza di commutazione (EF003587) | 500 Hz |
| tipo di sicurezza secondo IEC 61496-1 (EF004105) | 1 |
| tensione di commutazione dell'OSSD in stato High (EF004102) | 30 V |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 10 V |
| tipo di tensione (EF000187) | DC |
| con funzione di monitoraggio apparecchi collegati in serie (EF004052) | No |
| classe di protezione laser (EF004027) | senza |
| lunghezza d'onda del sensore (EF004132) | 660 nm |
| tipo di luce (EF004029) | luce rossa non polarizzata |
| macchia di luce (EF004030) | 0 mm² |
| numero AWG (EF007010) | 0 |
| materiale della guaina del cavo (EF004136) | cloruro di polivinile (PVC) |
| con blocco del riavvio (EF004054) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| grado di protezione (IP) (EF005474) | IP68 |
| indice di protezione (NEMA) (EF011959) | 6 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF EATON SENSORS EN.pdf | 27 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
| E65-SMTD15-HD Y7-135730 135730 ES_135702.pdf | 1 Mbytes |
|
