NZM1-XTVDVR-0-NA 100679 Y7-100679 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, rossa-gialla, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XTVDVR-0-NA 100679 Y7-100679 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, rossa-gialla, ..

NZM1-XTVDVR-0-NA

100679

Y7-100679

EATON-MOELLER

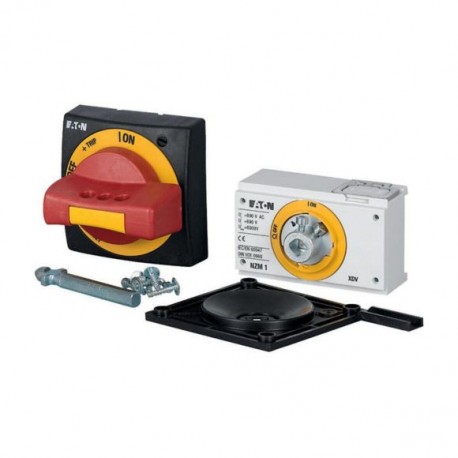

Maniglia per comando rinviato e bloccoporta, rossa-gialla, lucchettabile, grandezza 1

Maniglia girevole per porte, rosso-giallo, lucchettabile, NZM1

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, red-yellow, lockable, size 1

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Completo, compreso l'azionamento rotativo e le parti di accoppiamento. Non cumulabile con l'interblocco meccanico. Per installazioni estremamente strette con speciale albero di prolunga corto. Non combinabile con l'impugnatura supplementare NZM...-XDZ. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Rosso/giallo per ARRESTO DI EMERGENZA. Può essere bloccato sulla maniglia dell'interruttore da un massimo di 3 lucchetti. Bloccabile in posizione 0 sull'impugnatura, bloccabile in posizione 0 sull'interruttore utilizzando fino a 3 lucchetti. Con interblocco della porta. Il blocco della porta non viene ignorato nella posizione di blocco OFF. La porta si apre solo con rotazione attiva oltre la posizione 0. Può essere utilizzato per: NZM1, N(S)1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $155.66
Prezzo unitario: $155.66
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM - Molded case circuit breaker
Sigla catalogo
100679
EAN
4015081005796
Lunghezza/profondità del prodotto
75 mm
Altezza prodotto
190 mm
Larghezza prodotto
90 mm
Peso prodotto
0.51 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
CSA (File No. 22086)
UL (File No. E140305)
CSA-C22.2 No. 5-09
CE marking
CSA certified
UL489
UL listed
CSA (Class No. 1437-01)
UL (Category Control Number DIHS)
IEC60947
Codice modello
NZM1-XTVDVR-0-NA

Specifiche del prodotto

Utilizzato con
NZM1, N(S)1
Tipo
Accessorio Maniglia per comando rinviato e bloccoporta
Caratteristiche speciali
Completo incluso comando rotativo e nottolino di accoppiamento Non combinabile con interblocco meccanico Per raccordi molto stretti Con albero di prolunga corto Non combinabile con NZM...-XDZ maniglia addizionale Targhetta di segnalazione/etichetta di denominazione esterna agganciabile. Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso un pannello del quadro chiuso
Caratteristiche
Bloccabile
Rosso/giallo per arresto di emergenza
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Rosso
Dotato di:
Lucchetto
albero di prolunga
Carcassa
NZM1
Adatto per
Arresto d'emergenza
Interruttore automatico di potenza
Sezionatore
Tipo di coperchio/sportello
Apertura della porta solo dopo la rotazione attiva attraverso la posizione di 0
Bloccoporta non rimosso nella posizione bloccata OFF.
Numero di blocco
Chiusura singola
Impianto di blocco
Bloccabile sulla maniglia dell'interruttore utilizzando fino a 3 lucchetti
Con bloccoporta
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 100679 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) rosso
adatto per arresto d'emergenza (EF001433) Sì
con asse (EF001434) Sì
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XTVDVR-0-NA Y7-100679 100679 DE_279400.pdf 5 Mbytes NZM1-XTVDVR-0-NA Y7-100679 100679 DE_279400.pdf
