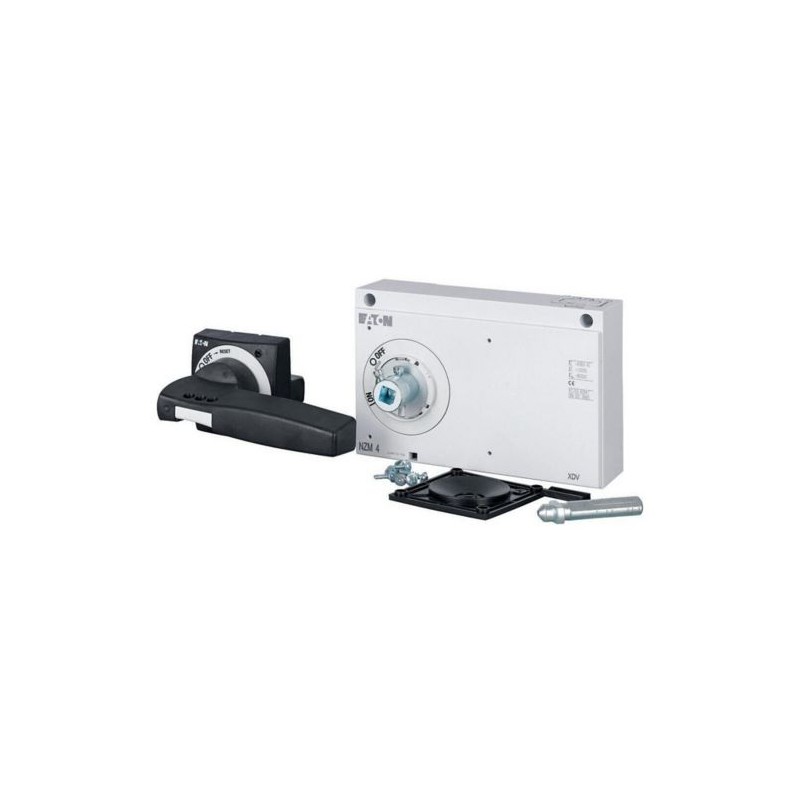

NZM4-XTVD-0 279395 Y7-279395 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, grandezza 4 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM4-XTVD-0 279395 Y7-279395 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, grandezza 4

NZM4-XTVD-0

279395

Y7-279395

EATON-MOELLER

Maniglia per comando rinviato e bloccoporta, nera, grandezza 4

Maniglia girevole per porte, nera, NZM4

Eaton Moeller series NZM - Molded Case Circuit Breaker. Door coupling rotary handle, black, size 4

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice. Nota: Completo, compreso l'azionamento rotativo e le parti di accoppiamento. Per installazioni estremamente strette con speciale albero di prolunga corto, non può essere combinato con l'impugnatura aggiuntiva NZM...-XDZ. La targhetta di segnalazione/targhetta di segnalazione esterna può essere agganciata. Predefinito, nero/grigio. Può essere bloccato in posizione 0 dell'impugnatura utilizzando fino a 3 lucchetti. Con interblocco della porta. Può essere utilizzato per: NZM4 (-4), N (N/A) 4 (-4)

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $222.25
Prezzo unitario: $222.25
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM elemento di comando
Sigla catalogo
279395
EAN
4015082793951
Lunghezza/profondità del prodotto
230 mm
Altezza prodotto
130 mm
Larghezza prodotto
230 mm
Peso prodotto
1.584 kg
Conformità
UL/CSA
IEC
RoHS conform
Certificazione/i
UL (Category Control Number DIHS)
UL listed
CSA (File No. 22086)
CSA (Class No. 1437-01)
CSA certified
UL489
UL (File No. E140305)
CE marking
IEC60947
CSA-C22.2 No. 5-09
Codice modello
NZM4-XTVD-0

Specifiche del prodotto

Utilizzato con
NZM4(-4), N(S)4(-4)
Tipo
Accessorio Maniglia per comando rinviato e bloccoporta
Caratteristiche speciali
Completo incluso comando rotativo e nottolino di accoppiamento Per raccordi molto stretti Con albero di prolunga corto Non combinabile con NZM...-XDZ maniglia aggiuntiva Targhetta di segnalazione/etichetta di denominazione esterna agganciabile. Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso un pannello del quadro chiuso
Caratteristiche
Bloccabile
Standard: nero/grigio
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Colore
Nero
Dotato di:
Lucchetto
Carcassa
NZM4
Adatto per
Interruttore automatico di potenza
Sezionatore
Tipo di coperchio/sportello
Il bloccoporta può essere modificato in modo tale da essere rimosso dall'esterno utilizzando un cacciavite
Il bloccoporta può essere modificato in posizione di sblocco ON
La porta è apribile in OFF
Bloccoporta non disattivato nelle posizioni bloccate OFF e ON
Numero di blocco
Chiusura singola
Impianto di blocco
Bloccabile in posizione 0 sulla maniglia utilizzando fino a 3 lucchetti
Con bloccoporta
Grado di protezione/tipo di involucro NEMA
IP66
4X. 12

ETIM for 279395 Apparecchi elettrici a bassa tensione (EC000229)
Caratteristica Valore
con blocco del riavvio (EF004054) No
con lucchetto a chiave (EF026057) No
bloccaggio con lucchetto (EF001163) Sì
colore (EF000007) nero
adatto per arresto d'emergenza (EF001433) No
con asse (EF001434) No
adatto per disgiuntore (EF005863) Sì
adatto per sezionatore di carico (EF007252) Sì
indice di protezione (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM4-XTVD-0 Y7-279395 279395 ES_100678.pdf 5 Mbytes NZM4-XTVD-0 Y7-279395 279395 ES_100678.pdf
