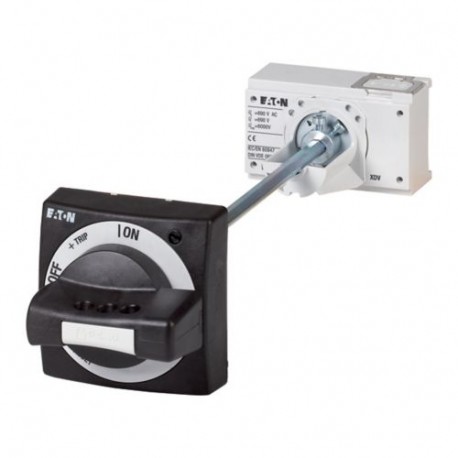

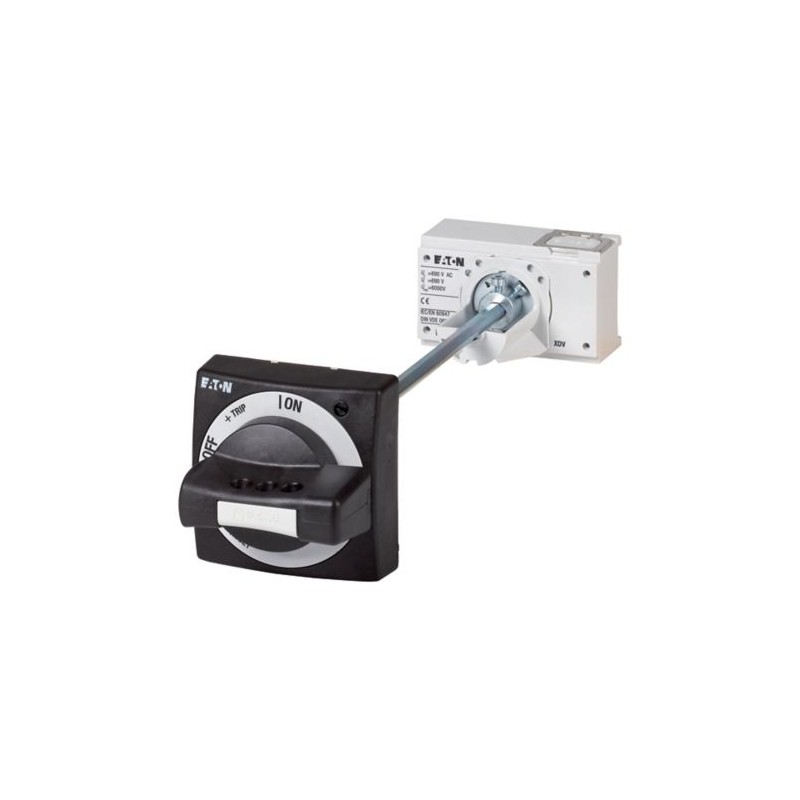

NZM1-XTVD-NA 271445 0004315581 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, lucchettabi.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM1-XTVD-NA 271445 0004315581 EATON ELECTRIC Maniglia per comando rinviato e bloccoporta, nera, lucchettabi..

NZM1-XTVD-NA

271445

0004315581

EATON-MOELLER

Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grandezza 1, versione NA

Maggiori dettagli


apparecchi elettrici a bassa tensione > Maniglia per interruttore di potenza

Accessori NZM

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $113.03
Prezzo unitario: $113.03

Quantità Prezzo
1+$113.03
2+$100.67
3+$95.64
4+$92.79
5+$91.04
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Comprati di solito insieme

▲

Dettagli

▲


Maniglia per comando rinviato e bloccoporta, nera, lucchettabile, grandezza 1, versione NA
L'accessorio opzionale per gli interruttori automatici di potenza della serie NZM offre un'ampia gamma di possibilità di applicazione per un impiego universale. Il montaggio è flessibile grazie a gruppi funzionali modulari. Note: completo compreso comando rotativo e nottolino di accoppiamento. Albero di prolunga da ordinare separatamente. Non combinabile con interblocco meccanico. Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile. standard, nera/grigia. Lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti. Con bloccoporta. Bloccoporta con OFF chiuso non escludibile. Apertura della porta solo dopo la rotazione attiva attraverso la posizione di 0. Chiusura interruttore solo a porta chiusa. Utilizzabile per: NZM1, N1

Programma di fornitura

Assortimento
Accessori
accessori
Maniglia per comando rinviato e bloccoporta
Norma/Approvazione
UL/CSA, IEC
Grandezza
NZM1
Descrizione
Maniglia per comando rinviato e bloccoporta per l'azionamento dell'interruttore attraverso la porta quadro elettrico chiusa
Funzione
Standard, nero/grigio
Grado di protezione
IP66
UL/CSA Type 4X, Type 12
Lucchettabilità
lucchettabile in posizione 0 sulla maniglia con max. 3 lucchetti
con bloccoporta
Bloccoporta
con OFF chiuso non escludibile
Apertura della porta solo dopo la rotazione attiva attraverso la posizione di 0
Informazioni sulla progettazione
Completo compreso comando rotativo e nottolino di accoppiamento
Albero di prolunga da ordinare separatamente.
non in combinazione con interblocco meccanico
Targhetta esterna per segnalazione pericolo/targhetta di identificazione inseribile
utilizzo con
NZM1, N1
Bloccabile a chiave
singolo

Verifiche di progetto secondo IEC/EN 61439

Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Maniglia per interruttore di protezione (EC000229)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Interruttori Di Potenza (Ns, < 1 Cv) / Impugnatura per unitÓ di comando (ecl@ss13-27-37-04-14 [AKF012019])
Con blocco del riavvio
No
Con serratura a chiave
No
Bloccaggio con lucchetto
Si
Colore
Nero
Adatto per arresto d’emergenza
No
Con asse
No
Adatto per disgiuntore
Si
Adatto per sezionatore di carico
Si
Tipo di protezione (NEMA)
4X, 12

Approvazioni

Product Standards
UL489; CSA-C22.2 No. 5-09; IEC60947, CE marking
UL File No.
E140305
UL Category Control No.
DIHS
CSA File No.
022086
CSA Class No.
1437-01
North America Certification
UL listed, CSA certified
Specially designed for North America
Rotary handle with additional 4th position, beyond OFF, to release door interlock.
Degree of Protection
IEC: IP66, UL/CSA Type 4X, 12
