DMM-160/4/SE4/P-R 197331 Y7-197331 EATON ELECTRIC
DMM-160/4/SE4/P-R
197331
Y7-197331
EATON-MOELLER

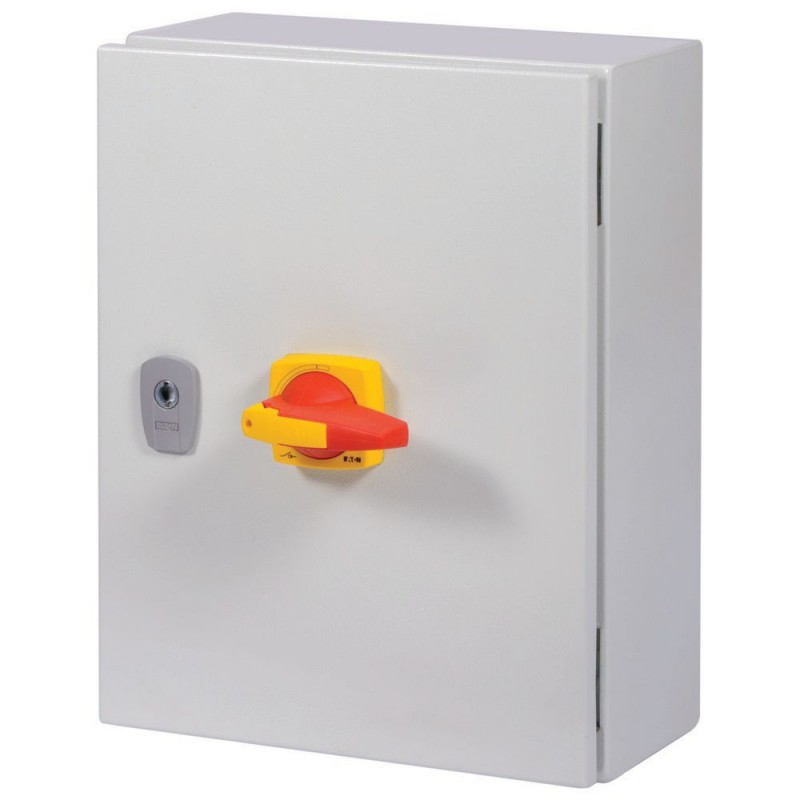

Sezionatore, DMM, 160 A, 4 poli, Funzione di arresto d'emergenza, Con maniglia girevole rossa e ghiera di bloccaggio gialla, in custodia in acciaio
Disconnettori per interruttori DUMECO
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton DMM Sezionatore di potenza
Sigla catalogo
197331
EAN
4015080896999
Lunghezza/profondità del prodotto
225 mm
Altezza prodotto
500 mm
Larghezza prodotto
400 mm
Peso prodotto
7.75 kg
Certificazione/i
IEC/EN 60947
IEC/EN 60947-3
CE
VDE 0660
IEC/EN 60204
IEC/EN 60947-3
CE
VDE 0660
IEC/EN 60204
Codice modello
DMM-160/4/SE4/P-R
Specifiche del prodotto
Categoria prodotto
Caratteristiche
esecuzione come dispositivo di arresto d’emergenza
Esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore principale
Esecuzione come interruttore di sicurezza
Esecuzione come interruttore di manutenzione/riparazione
esecuzione come interruttore principale
Esecuzione come interruttore di sicurezza
Colore attuatore
Rosso
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione dei componenti.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
È responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Maniglia rotativa rossa e anello bloccante giallo
Grado di inquinamento
3
Tensione nominale di tenuta ad impulso (Uimp)
6000 V
Corrente permanente nominale in AC-21, 400 V
160 A
Corrente permanente nominale in AC-23, 400 V
140 A
Corrente nominale ininterrotta (Iu)
160 A
Lunghezza di spelatura (conduttore principale)
21 mm
Angolo di commutazione
90 °
Potenza di commutazione a 400 V
80 kW
Accessori
Contatto ausiliario montato dall'utente.
Costruzione del dispositivo
apparecchio completo nella cassa
Corrente nominale ammissibile di breve durata (lcw)
2,5 kA, Contatti, 1 secondo
2,5 kA
2,5 kA
Tipo collegamento elettrico del circuito principale
Collegamento a vite
Posizione di montaggio
Secondo necessità
Tipo attuatore
manopola rotativa lunga
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
80 °C
Temperatura ambiente di stoccaggio - min
-30 °C
Dissipazione per polo, dipendente dalla corrente Pvid
8 W
Numero di contatti ausiliari (contatti di commutazione)
0
Numero di contatti ausiliari (contatti normalmente chiusi)
0
Corrente di cortocircuito condizionale nominale (Iq)
30 kA
Categoria di sovratensione
III
Corrente di disinserzione
13,5 kA
Grado di protezione (lato anteriore)
IP65
Numero di poli
Quattro poli
Metodo di montaggio
Montaggio a vista
Grado di protezione
NEMA 12
Adatto per
Messa a terra
Impianto di blocco
lucchettabile in posizione 0
Funzioni
Funzione di arresto d'emergenza
Lucchettabile
Lucchettabile
Numero di interruttori
1
Durata meccanica
10.000 operazioni
Energia passante
Max. 86,9 kA²s
Capacità morsetti
6 - 70 mm², Flessibile con puntalino DIN 46228
Parametro di sicurezza (EN ISO 13849-1)
Valori B10d conformi a EN ISO 13849-1, tabella C.1
Numero di contatti ausiliari (contatti normalmente aperti)
0
Potere d'interruzione nominale a 400/415 V (cos phi a IEC 60947-3)
1080 A
Potere d'interruzione nominale a 500 V (cos phi a IEC 60947-3)
528 A
Potere d'interruzione nominale a 660/690 V (cos phi a IEC 60947-3)
336 A
Tensione nominale di isolamento (Ui)
690 V
Tensione nominale di esercizio (Ue) - max
690 V
Tensione nominale di esercizio (Ue) - min
690 V
Tensione nominale di esercizio (Ue), AC - max
690 V
Corrente nominale di esercizio (Ie) ad AC-21, 400 V, 415 V
160 A
Classe di protezione da corto circuito
125, Fusibile, Contatti
Corrente nominale di esercizio (Ie) ad AC-21, 500 V
160 A
Corrente nominale di esercizio (Ie) ad AC-21, 690 V
160 A
Corrente nominale di esercizio (Ie) ad AC-22, 380 V, 400 V, 415 V
160 A
Corrente nominale di esercizio (Ie) ad AC-22, 500 V
160 A
Corrente nominale di esercizio (Ie) ad AC-22, 690 V
160 A
Corrente nominale di esercizio (Ie) ad AC-23A, 400 V, 415 V
140 A
Corrente nominale di esercizio (Ie) ad AC-23A, 500 V
66 A
Corrente nominale di esercizio (Ie) ad AC-23A, 690 V
42 A
Potenza nominale di esercizio in AC-23 A, 400 V, 50 Hz
80 kW
Potenza di esercizio nominale ad AC-23A, 500 V, 50 Hz
45 kW
Potenza di esercizio nominale ad AC-23A, 690 V, 50 Hz
37 kW
Potenza nominale di esercizio in AC-3, 380/400 V, 50 Hz
0 kW
Coppia di serraggio
7 Nm, Morsetti a bullone
Corrente ininterrotta
La corrente nominale continua Iu è specificata per la sezione max.
Larghezza in base al numero di distanziali modulari
6
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | Sì |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 160 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 140 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 160 A |
| potenza d'esercizio nominale per AC-3, 400 V (EF001364) | 0 kW |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 80 kW |
| potenza di interruzione a 400 V (EF009166) | 80 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 30 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | No |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| con cablaggio premontato (EF016444) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | 12 |
| larghezza (EF000008) | 400 mm |
| altezza (EF000040) | 500 mm |
| profondità (EF000049) | 225 mm |
| numero di unità modulari (EF002950) | 6 |
