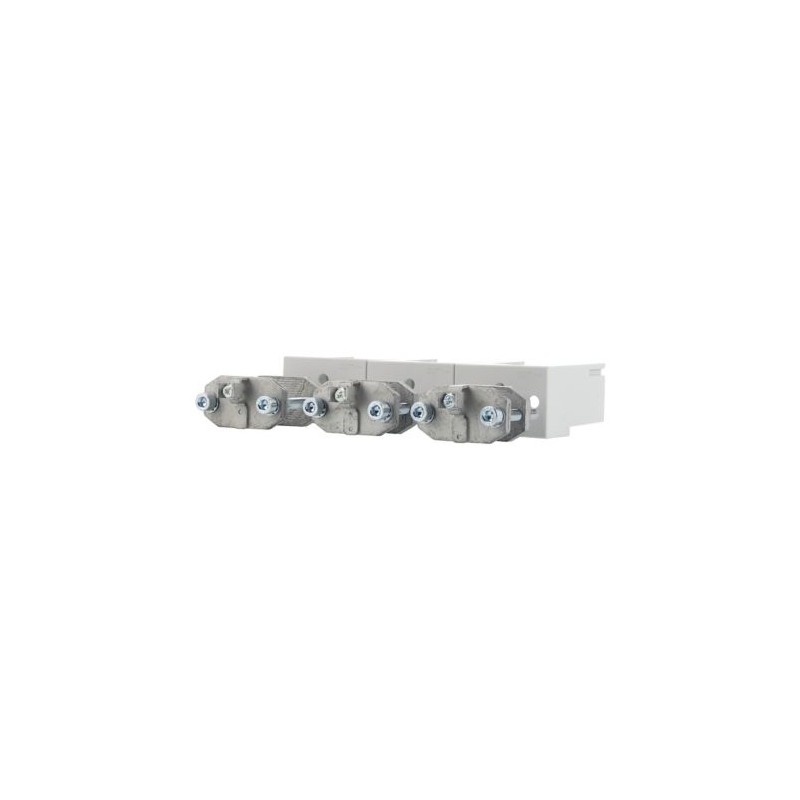

DILM570-XKB-S 150628 Y7-150628 EATON ELECTRIC Kit morsetti piatti per conduttori, per DILM500 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILM570-XKB-S 150628 Y7-150628 EATON ELECTRIC Kit morsetti piatti per conduttori, per DILM500

DILM570-XKB-S

150628

Y7-150628

EATON-MOELLER

Kit morsetti piatti per conduttori, per DILM500

Kit capocorda piatto per DILM500 570

Eaton Moeller® series DILM Flat strip conductor terminal kit, for DILM500

Kit terminali per conduttori a striscia piatta per contattori DILM500

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Contattori più di 170 A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $102.66
Prezzo unitario: $102.66
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series DILM conductor terminal kit
Sigla catalogo
150628
EAN
4015081468799
Lunghezza/profondità del prodotto
30 mm
Altezza prodotto
60 mm
Larghezza prodotto
120 mm
Peso prodotto
0.598 kg
Conformità
CE
Note catalogo
Set composto da 3 terminali.
Codice modello
DILM570-XKB-S

General

Tipo di accessorio/parte di ricambio
tecnica di collegamento
Dotato di:
collegamento conduttore pilota
Funzioni
Per la connessione di: Cavo piatto
Categoria prodotto
Accessori

Climatic environmental conditions

Temperatura ambiente di esercizio - min
-40 °C
Temperatura ambiente di esercizio - max
60 °C

Terminal capacities

Capacità morsetti
2 x (20 x 32 x 0,5) mm (Numero di segmenti x larghezza x spessore), Conduttore piatto
2 x (11 x 21 x 1) mm (Numero di segmenti x larghezza x spessore), Conduttore piatto
2 x (0,75 - 4) mm², cavo rigido, Conduttori corrente di comando
2 x (0,75 - 2,5) mm², flessibile con puntalino, Conduttori corrente di comando
1 x (0,75 - 4) mm², cavo rigido, Conduttori corrente di comando
1 x (0,75 - 2,5) mm², flessibile con puntalino, Conduttori corrente di comando
1 x (6 x 16 x 0,8) mm (Numero di segmenti x larghezza x spessore), Conduttore piatto

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
0 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 150628 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) tecnica di collegamento
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILM570-XKB-S Y7-150628 150628 EN_139560.pdf 2 Mbytes DILM570-XKB-S Y7-150628 150628 EN_139560.pdf
