> EATON - MOELLER>XC Programmable Automata>XIOC-32DO 267413 0004519687 ELECTRIC Modulo di uscita digitale per XC100/200, 24VDC, 32DO(T)
Prodotto precedente Prodotto successivo

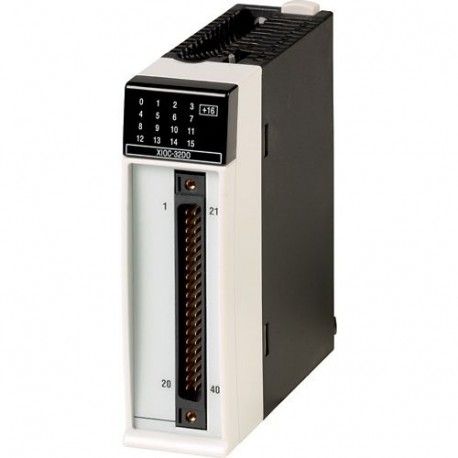

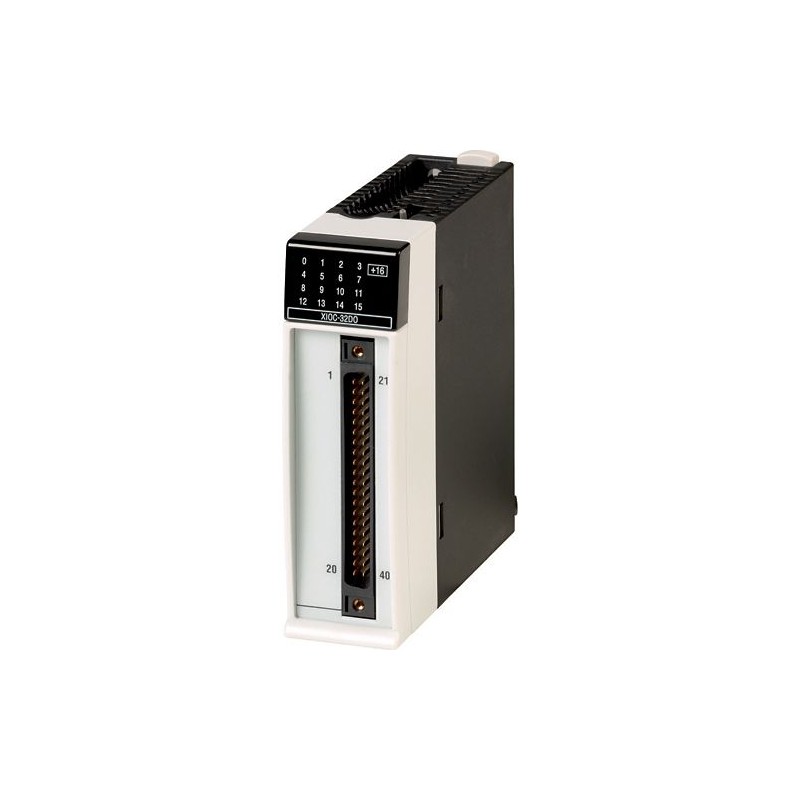

XIOC-32DO 267413 0004519687 EATON ELECTRIC Modulo di uscita digitale per XC100/200, 24VDC, 32DO(T) Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

XIOC-32DO 267413 0004519687 EATON ELECTRIC Modulo di uscita digitale per XC100/200, 24VDC, 32DO(T)

XIOC-32DO

267413

0004519687

EATON-MOELLER

Modulo di uscita digitale per XC100/200, 24VDC, 32DO(T)

Modulo XC100/200 32 uscite analogiche

I controllori modulari programmabili XC-CPU1xx e XC-CPU2xx offrono un eccellente livello di scalabilità. Ha diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC compatti XC152 facilitano soluzioni economiche per le attività di automazione utilizzando la loro potenza di calcolo, l'interfaccia SmartWire-DT e un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.

Maggiori dettagli


sistemi di controllo industriali (PLC) > modulo input/output digitale PLC

XC Programmable Automata

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Modulo di uscita Eaton XIOC
Sigla catalogo
267413
EAN
4015082674137
Lunghezza/profondità del prodotto
100 mm
Altezza prodotto
95 mm
Larghezza prodotto
30 mm
Peso prodotto
0.155 kg
Certificazione/i
CE
CSA Class No.: 2252-01
CSA File No.: 012528
UL File No.: E135462
UL508
CSA-C22.2 No. 0-M
CSA-C22.2 No. 142-M
UL Category Control No.: NRAQ
IEC/EN 61131-2
UL
EN 50178
CSA
Codice modello
XIOC-32DO

Features & Functions

Tipo di collegamento elettrico
Collegamento plug-in
Funzioni
Protezione da sovratensione (diodo)
Protezione contro cortocircuiti, uscite disponibili

General

Range ammesso
20,4 – 28,8 V (11,8 – 14,4 V), Alimentazione
Corrente assorbita
250 mA, Corrente assorbita interna (5 V DC), Uscite
Grado di protezione
IP20
Numero di canali
32, uscita
Categoria di sovratensione
II
Grado di inquinamento
2
Protezione
Classe di protezione: 1
Frequenza di ripetizione
1 s
Ondulazione residua
≤ 5 %
Tipo
modulo digitale
Utilizzato con
XC100/200 (espandibile con un massimo di 15 moduli XI/OC)
Tipo di tensione
DC

Ambient conditions, mechanical

Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Resistenza agli urti
15 g, meccanico, Durata dell'urto 11 ms
Resistenza alle vibrazioni
10 - 57 Hz, ± 0,075 mm
57 - 150 Hz ± 1,0 mm

Climatic environmental conditions

Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
55 °C
Temperatura ambiente di stoccaggio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C

Electro magnetic compatibility

Disturbi emessi
Classe A (conforme a DIN/EN 55011/22)
Buchi di tensione
10 ms

Terminal capacities

Morsetti
Facoltativamente, morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici

Electrical rating

Corrente di dispersione
0.1 A
Black-out
Max 1,25 W
Tensione di alimentazione di controllo nominale
Tensione esterna per uscite/modulo (20 mA per alimentazione modulo) Us: 24 V DC (-15%/+20%)
Tensione nominale di esercizio
24 (12) V DC
Protezione da cortocircuito
Sì, Uscite
8 A, Fusibile, Uscite
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
20.4 VDC
Tensione di alimentazione in DC - max
28.8 VDC

Communication

Tipo connessione
XIOC-TERM32 (connettore e cavo), Alimentazione
Indicatore LED
Indicazione di stato: 16 LED verdi (commutabili: 0 - 15, 16 - 31)

Input/Output

Tempo di ritardo
1 ms tip., Uscite, Tempo di ritardo da 1 a 0, Soppressione rimbalzi disattivata
0,3 ms, Uscite, Off -> On, Soppressione rimbalzi disattivata
Corrente di ingresso a segnale 1
0 mA
Corrente di carico
Min. 1 mA
Numero di ingressi (digitali)
0
Numero di uscite (digitali)
32
Uscita
Transistor (tipo di sorgente)
32 uscite (24 V DC, 0,2 A)
Corrente di uscita
0,2 A
Tensione di uscita
24 V DC (-15%/+20%)

Safety

Categoria di sicurezza rischio esplosioni per polveri
Nessuna
Categoria di sicurezza da esplosione per gas
Nessuno
Separazione galvanica
Uscite: optoisolati

Design verification

Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
1.25 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).

ETIM for 267413 Controllori logici programmabili (PLC) (EC001419)
Caratteristica Valore
tensione di alimentazione AC 50 Hz (EF007532) 0 V
tensione di alimentazione AC 60 Hz (EF007533) 0 V
tensione di alimentazione DC (EF007534) 20.4 V
tipo di tensione di alimentazione (EF002991) DC
numero di ingressi digitali (EF001992) 0
numero di uscite digitali (EF001993) 32
ingressi digitali configurabili (EF008516) No
uscite digitali configurabili (EF008520) No
corrente d'entrata per segnale 1 (EF001428) 0 mA
tensione ammessa nell'ingresso (EF007554) 20.4 V
tipo di tensione d'ingresso (EF003033) DC
tipo di uscita digitale (EF003601) transistor
corrente d'uscita (EF003202) 0.2 A
tensione ammessa nell'uscita (EF007553) 20.4 V
tipo di tensione d'uscita (EF008222) DC
protezione da corto circuito, uscite presenti (EF003203) Sì
capacità di ridondanza (EF003156) No
tipo di collegamento elettrico (EF003961) raccordo a innesto
tempo di ritardo al cambio di segnale (EF002382) 0.3 ms
adatto per funzioni di sicurezza (EF001597) No
SIL secondo IEC 61508 (EF009889) senza
livello di performance secondo EN ISO 13849-1 (EF007399) senza
risorsa corrispondente (Ex ia) (EF004141) No
risorsa corrispondente (Ex ib) (EF004142) No
categoria di protezione antideflagrante per gas (EF003997) senza
categoria di protezione antideflagrante per polvere (EF003998) senza
larghezza (EF000008) 30 mm
altezza (EF000040) 95 mm
profondità (EF000049) 100 mm
