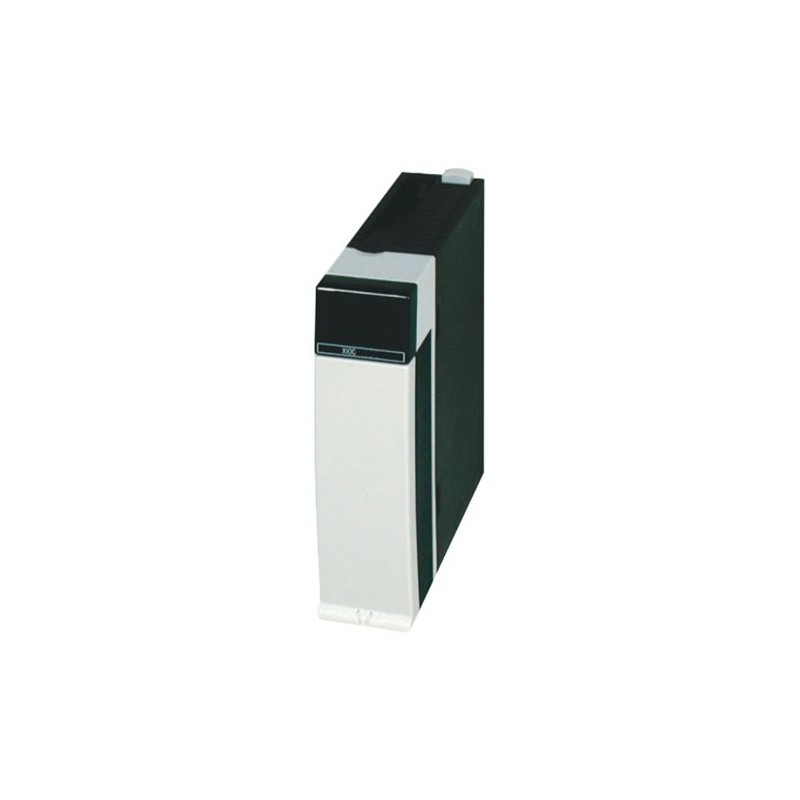

XIOC-12DO-R 257897 0004519666 EATON ELECTRIC Modulo di uscita digitale per XC100/200, 24VDC, 12DO(R)
XIOC-12DO-R
257897
0004519666
EATON-MOELLER
Modulo di uscita digitale per XC100/200, 24VDC, 12DO(R)
Modulo per relè XC100/200 a 12 uscite
I controllori modulari programmabili XC100 e XC200 offrono un eccellente livello di scalabilità. Sono disponibili diverse classi di prestazioni della CPU e un'ampia gamma di moduli di espansione (modulo XIOC). I PLC modulari compatti XC152 offrono soluzioni economiche per le attività di automazione grazie alla potenza di calcolo, all'interfaccia SmartWire-DT e a un'ampia gamma di interfacce aggiuntive. Una caratteristica particolare è la capacità di integrare il prodotto nei moderni concetti di comunicazione. Lo scambio di dati tramite l'interfaccia Ethernet con client OPC o server WEB integrati consente la creazione di soluzioni innovative.
sistemi di controllo industriali (PLC) > modulo input/output digitale PLC
XC Programmable Automata
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲Modulo di uscita digitale per XC100/200, 24VDC, 12DO(R)
I controllori modulari XC100 e XC200 si contraddistinguono per la struttura ampiamente scalabile. Sono disponibili diverse classi di potenza CPU e numerosi moduli di espansione (moduli XIOC). I PLC XC152 consentono di realizzare soluzioni economiche per complesse operazioni di automazione grazie alla potenza di calcolo, al collegamento SmartWire-D e ad un'ampia gamma di interfacce. Un'altra caratteristica fondamentale è la possibilità di integrazione di questi prodotti in moderni concetti di comunicazione. Lo scambio di dati attraverso l'interfaccia Ethernet ai client OPC o il Web Server integrato consentono soluzioni innovative.
Programma di fornitura
Assortimento
Comandi modulari XC
Funzione
Espansioni XI/OC
Funzione
Moduli digitali
Sistema di I/O compatto per il collegamento a PLC Modulari XC100/200
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
XC100/200 espandibile con massimo 15 moduli XI/OC
a scelta morsetti a vite o dispositivi di fissaggio a molla per moduli digitali/analogici
Descrizione
12 uscite relè
Dati tecnici
Generalità
Conformità alle norme
IEC/EN 61131-2
EN 50178
EN 50178
Temperatura ambiente
0 - +55 °C
Stoccaggio [ϑ]
-25 - +70 °C
Resistenza alle vibrazioni
10 - 57 Hz ±0.075 mm
57 - 150 Hz ±1.0 g
57 - 150 Hz ±1.0 g
Resistenza agli urti
15
Durata dell'urto 11 ms g
Durata dell'urto 11 ms g
Resistenza agli urti
500 g/⌀ 50 mm ±25 g
Categoria di sovratensione/grado di inquinamento
II/2
Classe di protezione
1
Grado di protezione
IP20
Interferenza emessa
DIN/EN 55011/22, Classe A
Peso
0.2 kg
Alimentazione
Tensione nominale [Ue]
24 (12) V DC
Campo ammissibile
da 20,4 a 28,8 (da 11,8 a 14,4)
Cavallottamento di interruzioni di tensioneDurata dell'interruzione
10 ms
Cavallottamento di interruzioni di tensioneVelocità di ripetizione
1 s
Ondulazione residua
≦ 5 %
Dissipazione massima [Pv]
0.2 W
Uscite
Tipo di uscita
Relè
Tensione di uscita
24 V DC
Tensione in uscita
100/240 V AC
Corrente di manovra, minima
1 mA
Corrente di fuga
0.1 mA
corrente di carico massimaper circuito
2 A
corrente di carico massimaPer morsetto di potenziale comune
5 A
Ritardo all'uscitaOFF → ONSoppressione rimbalzi OFF
10 ms
Ritardo all'uscitaON → OFFSoppressione rimbalzi OFF
10 ms
Canali di uscita
12 Numero
Canali con lo stesso potenziale di riferimento
12 Numero
Protezione contro la sovratensione
esterna
Fusibile
esterna A
Sezionamento di potenziale
con fotoaccoppiatori
Elemento di indicazione
LED (verde)
Morsetti di collegamento
Blocco di morsetti ad inserzione
assorbimento di corrente interno (5 V DC)
tip. 40 mA
tensione condotta all'esterno per l'azionamento del relè [ULN]
24 V DC (-15 - +20%, max. 70 mA) V
Verifiche di progetto secondo IEC/EN 61439
Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0.2 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
0 °C
Temperatura ambiente di servizio max.
+55 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
I requisiti della norma di prodotto sono soddisfatti.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
Dati tecnici secondo ETIM 9.0
Programmable logic controllers PLC (EG000024) / Modulo input/output digitale PLC (EC001419)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / UnitÓ di controllo / Unitó Di Controllo A Memoria Programmabile (Plc) / PLC-modulo d'ingresso/uscita digitale (ecl@ss13-27-24-22-04 [AKE527019])
Tensione di alimentazione in AC 50 Hz
0 - 0 V
Tensione di alimentazione in AC 60 Hz
0 - 0 V
Tensione di alimentazione DC
20.4 - 28.8 V
Tipo di tensione (tensione di alimentazione)
DC
Numero di ingressi digitali
0
Numero di uscite digitali
12
Ingressi digitali configurabili
No
Uscite digitali configurabili
No
Assorbimento di potenza
W
Corrente d’entrata per segnale 1
0 mA
Tensione ammessa nell’ingresso
0 - 0 V
Tipo di tensione d’ingresso
DC
Tipo di uscita digitale
Relè
Corrente d’uscita
2 A
Tensione ammessa nell’uscita
100 - 240 V
Tipo di tensione d’uscita
DC
Protezione da corto circuito, uscite presenti
No
Capacità di ridondanza
No
Esecuzione del collegamento elettrico
Raccordo a vite/molla
Tempo di ritardo al cambio di segnale
10 - 10 ms
Adatto per funzioni di sicurezza
No
SIL secondo IEC 61508
Senza
Livello di performance secondo EN ISO 13849-1
Senza
Risorsa corrispondente (Ex ia)
No
Risorsa corrispondente (Ex ib)
No
Categoria di protezione antideflagrante per gas
Senza
Categoria di protezione antideflagrante per polvere
Senza
Larghezza
30 mm
Altezza
95 mm
Profondità
100 mm
Approvazioni
Product Standards
IEC: see Technical Data; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; CE marking
UL File No.
E135462
UL Category Control No.
NRAQ
CSA File No.
012528
CSA Class No.
2252-01
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No
Degree of Protection
IEC: IP20, UL/CSA Type: -
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 20.4 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 12 |
| ingressi digitali configurabili (EF008516) | No |
| uscite digitali configurabili (EF008520) | No |
| corrente d'entrata per segnale 1 (EF001428) | 0 mA |
| tensione ammessa nell'ingresso (EF007554) | 0 V |
| tipo di tensione d'ingresso (EF003033) | DC |
| tipo di uscita digitale (EF003601) | relè |
| corrente d'uscita (EF003202) | 2 A |
| tensione ammessa nell'uscita (EF007553) | 100 V |
| tipo di tensione d'uscita (EF008222) | DC |
| protezione da corto circuito, uscite presenti (EF003203) | No |
| capacità di ridondanza (EF003156) | No |
| tipo di collegamento elettrico (EF003961) | raccordo a vite/molla |
| tempo di ritardo al cambio di segnale (EF002382) | 10 ms |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 30 mm |
| altezza (EF000040) | 95 mm |
| profondità (EF000049) | 100 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XIOC-12DO-R 0004519666 257897 IT_257897.pdf | 119 Kbytes |
|
