DC1-S17D0NN-A20CE1 186073 Y7-186073 EATON ELECTRIC Variable frequency drives, 1-/single-phase 115 V, 7.0 A, .. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DC1-S17D0NN-A20CE1 186073 Y7-186073 EATON ELECTRIC Variable frequency drives, 1-/single-phase 115 V, 7.0 A, ..

DC1-S17D0NN-A20CE1

186073

Y7-186073

EATON-MOELLER

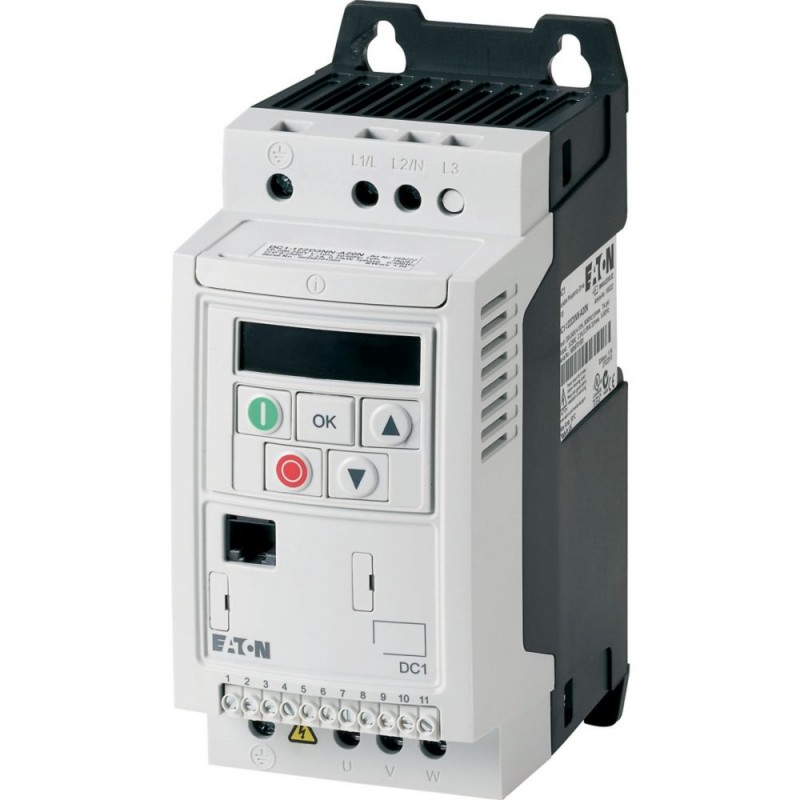

Variable frequency drives, 1-/single-phase 115 V, 7.0 A, 0.37 kW

Convertitore di frequenza ENT: 1 x 115 V Sal: 1 x 115 V 7,0 A 0,37

Eaton DC1 Variable frequency drive, 115 V AC, single-phase, 7 A, 0.37 kW, IP20/NEMA 0, FS1 DC1-S17D0NN-A20CE1

Convertitore di frequenza, Riferimento del gruppo di parti (ad es. DIL): DC1, Tensione nominale di esercizio: Eu = 115 V AC, monofase, Tensione di uscita con Ve: U2 = 115 V AC, monofase, Tensione di rete (50/60Hz): ULN = 110 (-10%) - 115 (+10%) V, Corrente nominale di esercizio Con sovraccarico del 150%: Ie = 7 A, Nota: Corrente nominale di esercizio con una frequenza di esercizio di 16 kHz e una temperatura dell'aria ambiente di +50 °C, Nota: ciclo di sovraccarico di 60 s ogni 600 s, potenza nominale del motore assegnata Nota: per motori CA ventilati internamente ed esternamente con 50/60 Hz senza condensatore di avviamento aggiuntivo, ciclo di sovraccarico di 60 s ogni 600 s, a 115 V, 50 Hz, potenza nominale del motore 150 % di sovraccarico: P = 0,37 kW, 150 % di sovraccarico: IM = 7 A, potenza nominale del motore assegnata Nota: con 110 - 120 V, 60 Hz, potenza nominale del motore 150 % di sovraccarico: p = 0,5 HP, potenza nominale del motore 150 % di sovraccarico: IM = 5,8 A, grado di protezione: IP20/NEMA 0, interfaccia/bus di campo (integrato): OP-Bus (RS485)/Modbus RTU, CANopen®, collegamento bus di campo (opzionale): SmartWire-DT, Dotato di: Set di 7 display digitali, Dimensioni del telaio: FS1, Norme: Specifiche per i requisiti generali: IEC/EN 61800-2, Requisiti di compatibilità elettromagnetica: IEC/EN 61800-3, Requisiti di sicurezza: IEC/EN 61800-5-1

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Convertitore di frequenza inferiore a 1 Kv

Convertitori di frequenza Power XL

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $379.30
Prezzo unitario: $379.30
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton DC1 Variable frequency drive
Catalog Number
186073
EAN
4015081815746
Product Length/Depth
124 mm
Product Height
184 mm
Product Width
81 mm
Product Weight
1.2 kg
Certifications
RCM
CSA-C22.2 No. 14
UkrSEPRO
IEC/EN 61800-3
Certified by UL for use in Canada
CE
UL report applies to both US and Canada
CUL
UL File No.: E172143
IEC/EN61800-5
UL
UL 508C
IEC/EN61800-3
RoHS, ISO 9001
UL Category Control No.: NMMS, NMMS7
Specification for general requirements: IEC/EN 61800-2
Safety requirements: IEC/EN 61800-5-1
EAC
Catalog Notes
Environmental class: 3C2, 3S2
Model Code
DC1-S17D0NN-A20CE1

Features & Functions

Features
Parameterization: drivesConnect
Parameterization: drivesConnect mobile (App)
Parameterization: Fieldbus
Parameterization: Keypad
Fitted with:
IGBT inverter
7-digital display assembly
PC connection
Control unit
Internal DC link
Additional PCB protection

General

Cable length
100 m, screened, with motor choke, maximum permissible, Motor feeder
150 m, unscreened, with motor choke, maximum permissible, Motor feeder
50 m, screened, maximum permissible, Motor feeder
75 m, unscreened, maximum permissible, Motor feeder
Communication interface
CANopen®, built in
OP-Bus (RS485), built in
Modbus RTU, built in
SmartWire-DT, optional
Connection to SmartWire-DT
Yes
In conjunction with DX-NET-SWD3 SmartWire DT module
Degree of protection
IP20
NEMA 0
Frame size
FS1
Mounting position
Vertical
Product category
Variable frequency drives
Protection
Finger and back-of-hand proof, Protection against direct contact (BGV A3, VBG4)
Protocol
Other bus systems
EtherNet/IP
CAN
MODBUS
Radio interference class
Optional external radio interference suppression filter for longer motor cable lengths and for use in different EMC environments
Suitable for
Branch circuits, (UL/CSA)

Climatic environmental conditions

Altitude
Above 1000 m with 1 % derating per 100 m
Max. 4000 m
Ambient operating temperature - min
-10 °C
Ambient operating temperature - max
50 °C
Ambient operating temperature at 150% overload - min
-10 °C
Ambient operating temperature at 150% overload - max
50 °C
Ambient storage temperature - min
-40 °C
Ambient storage temperature - max
60 °C
Climatic proofing
< 95 average relative humidity (RH), no condensation, no corrosion

Main circuit

Efficiency
95 % (η)
Input current ILN at 150% overload
12.9 A
Leakage current at ground IPE - max
2.49 mA
Mains switch-on frequency
Maximum of one time every 30 seconds
Mains voltage - min
110 V
Mains voltage - max
115 V
Operating mode
U/f control
Speed control with slip compensation
BLDC motors
PM motors
Sensorless vector control (SLV)
Synchronous reluctance motors
Output frequency - min
0 Hz
Output frequency - max
500 Hz
Output voltage (U2)
115 V AC, single-phase
Overload current IL at 150% overload
10.5 A
Rated control supply voltage
10 V DC (Us, max. 10 mA)
Rated frequency - min
48 Hz
Rated frequency - max
62 Hz
Rated operational current (Ie)
7 A at 150% overload (at an operating frequency of 16 kHz and an ambient air temperature of +50 °C)
Rated operational power at 115 V, 50 Hz, 1-phase
0.37 kW
Rated operational voltage
115 V AC, 1-phase
Resolution
0.1 Hz (Frequency resolution, setpoint value)
Short-circuit protection rating
15 A, UL (Class CC or J), Safety device (fuse or miniature circuit-breaker), Power Wiring
Starting current - max
175 %, IH, max. starting current (High Overload), For 2.5 seconds every 600 seconds, Power section
Supply frequency
50/60 Hz
Switching frequency
8 kHz, 4 - 32 kHz adjustable (audible), fPWM, Power section, Main circuit
System configuration type
AC supply systems with earthed center point
Voltage rating - max
120 V

Motor rating

Assigned motor current IM at 110/120 V, 60 Hz, 150% overload
5.8 A
Assigned motor current IM at 115 V, 50 Hz, 150% overload
7 A
Assigned motor power at 115/120 V, 60 Hz, 1-phase
0.5 HP

Braking function

Braking torque
Max. 100 % of rated operational current Ie, variable, DC - Main circuit

Control circuit

Number of inputs (analog)
2
Number of inputs (digital)
4
Number of outputs (analog)
1
Number of outputs (digital)
1
Number of relay outputs
1 (parameterizable, N/O, 6 A (250 V, AC-1) / 5 A (30 V, DC-1))

Design verification

Equipment heat dissipation, current-dependent Pvid
18.5 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Rated operational current for specified heat dissipation (In)
7 A
Static heat dissipation, non-current-dependent Pvs
0 W
Heat dissipation details
Operation (with 150 % overload)
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 186073 Apparecchi elettrici a bassa tensione (EC001857)
Caratteristica Valore
tensione di rete (EF006780) 110 V
frequenza di rete (EF006783) 50/60 Hz
numero di fasi d'entrata (EF007117) 1
numero di fasi d'uscita (EF006998) 1
max. frequenza d'uscita (EF007350) 500 Hz
tensione d'uscita massima (EF009560) 125 V
corrente di uscita nominale I2N (EF009561) 7 A
max. potenza erogata con carico quadrato a tensione d'uscita nominale (EF007366) 0.37 kW
max. potenza erogata con carico lineare a tensione d'uscita nominale (EF007364) 0.37 kW
assorbimento di potenza (EF000346) 18.5 W
tolleranza di frequenza di rete simmetrica relativa (EF007454) 10 %
tolleranza di tensione di rete simmetrica relativa (EF007453) 10 %
numero di uscite analogiche (EF001995) 1
numero di ingressi analogici (EF001994) 2
numero di uscite digitali (EF001993) 1
numero di ingressi digitali (EF001992) 4
con elemento di comando (EF001538) Sì
impiego ammesso in ambito industriale (EF007294) Sì
impiego ammesso in ambito residenziale e commerciale (EF007295) Sì
supporta il protocollo per TCP/IP (EF003050) No
supporta il protocollo per PROFIBUS (EF003052) No
supporta il protocollo per CAN (EF003053) Sì
supporta il protocollo per INTERBUS (EF003054) No
supporta il protocollo per ASI (EF003051) No
supporta il protocollo per EIB (EF003055) No
supporta il protocollo pour Modbus (EF003057) Sì
supporta il protocollo per Data-Highway (EF003058) No
supporta il protocollo per DeviceNet (EF003059) No
supporta il protocollo per SUCONET (EF003060) No
supporta il protocollo per LON (EF003017) No
supporta il protocollo per PROFINET IO (EF007525) No
supporta il protocollo per PROFINET CBA (EF007524) No
supporta il protocollo per SERCOS (EF006657) No
supporta il protocollo per Foundation Fieldbus (EF007522) No
supporta il protocollo per EtherNet/IP (EF007521) Sì
supporta il protocollo per AS-Interface Safety at Work (EF007519) No
supporta il protocollo per DeviceNet Safety (EF007520) No
supporta il protocollo per INTERBUS-Safety (EF006662) No
supporta il protocollo per PROFIsafe (EF007526) No
supporta il protocollo per SafetyBUS p (EF007527) No
supporta il protocollo per BACnet (EF011944) No
supporta il protocollo per altri sistemi bus (EF003062) Sì
numero di interfacce HW Industrial Ethernet (EF003020) 0
numero di interfacce PROFINET (EF006932) 0
numero di interfacce HW seriali RS232 (EF003021) 0
numero di interfacce HW seriali RS422 (EF003022) 0
numero di interfacce HW seriali RS485 (EF003023) 1
numero di interfacce HW seriali TTY (EF003024) 0
numero di interfacce HW USB (EF003025) 0
numero di interfacce HW parallele (EF003026) 0
numero di interfacce HW altre (EF003027) 0
con interfaccia ottica (EF003028) No
con collegamento PC (EF006107) Sì
chopper di frenatura integrato (EF007293) No
funzionamento a 4 quadranti possibile (EF006803) No
tipo di convertitore (EF006978) inverter a tensione impressa
grado di protezione (IP) (EF005474) IP20
indice di protezione (NEMA) (EF011959) altro
altezza (EF000040) 184 mm
larghezza (EF000008) 81 mm
profondità (EF000049) 124 mm

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON STARTING CONTROLLING MOTORS EN.pdf 37 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DC1-S17D0NN-A20CE1 Y7-186073 186073 IT_186073.pdf 241 Kbytes DC1-S17D0NN-A20CE1 Y7-186073 186073 IT_186073.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
