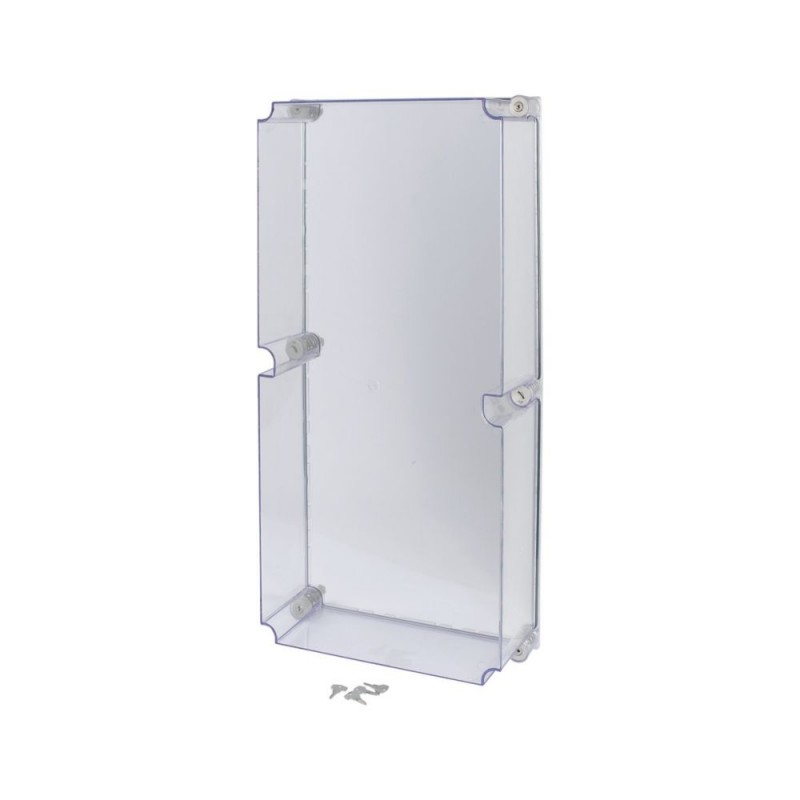

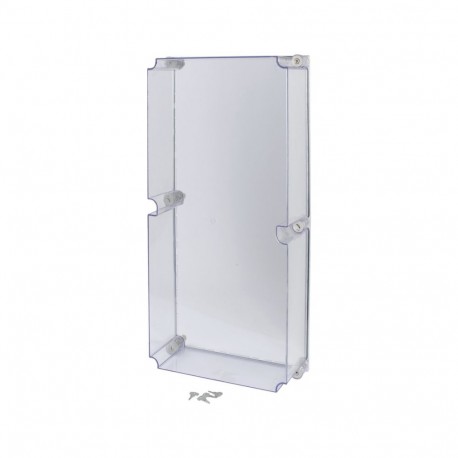

D250-CI48-DVZ 138525 Y7-138525 EATON ELECTRIC Coperchio, trasparente, lucchettabile, AxLxP 750x375x150mm Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

D250-CI48-DVZ 138525 Y7-138525 EATON ELECTRIC Coperchio, trasparente, lucchettabile, AxLxP 750x375x150mm

D250-CI48-DVZ

138525

Y7-138525

EATON-MOELLER

Coperchio, trasparente, lucchettabile, AxLxP=750x375x150mm

Coperchi trasparenti, chiudibili a chiave, AxLxP=750x375x150mm

Calotta, grigio fumo trasparente, lucchettabile, HxLxP=750x375x150mm

Coperchio trasparente fumé con serrature a cilindro, grado di protezione IP65, chiusure brevettate con compensazione della sovrapressione integrata, chiusure del coperchio sigillabili, guarnizione continua in schiuma, profondità di montaggio con piastra di montaggio = 250 mm, utilizzabile per basi IC E, X e V, tipo di meccanismo di bloccaggio: meccanismo di bloccaggio comune a chiave (non accessibile a personale non specializzato)

Maggiori dettagli


sistemi di armadi elettrici > tetto / fondo (armadio elettrico)

Scatole isolanti

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $371.72
Prezzo unitario: $371.72
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Calotta, grigio fumo trasparente, lucchettabile, HxLxP=750x375x150mm
Coperchio trasparente con serrature a cilindro, grado di protezione IP65, chiusura coperchio brevettata con compensazione sovrapressione integrata, chiusura coperchio piombabile, guarnizione perimetrale in spuma, profondità di montaggio con piastra di montaggio=250mm, utilizzabile per basi CI E, X e V, versione serrature: azionamento con chiave unica (non accessibile agli utenti meno esperti)

Programma di fornitura

Assortimento
xEnergy Safety Ci
Funzione di base
custodia vuota
Funzione di base
Coperchio custodia
accessori
Coperchio custodia lucchettabile, senza aperture
Apparecchio singolo/apparecchio completo
Sistema modulare
Conformità alle norme
EN 62208
EN 61439-2
Descrizione
4 chiusure del coperchio lucchettabili con serratura a cilindro
Serrature a cilindro a chiave uguale
2 serrature dei coperchi normali e sigillabili
Esecuzione coperchio
Trasparente, grigio fumo
Informazioni sull'entità della fornitura
Entità della fornitura:
Chiave
Dimensioni
Ampiezza
375 mm
Altezza
750 mm
Profondità di montaggio
250 mm
utilizzo con
U-CI48…
Numero serrature a cilindro
4

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
40 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
38 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 20 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
35 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia singola per montaggio a parete [PV]
80 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia di testa per montaggio a parete [PV]
75 W
Dissipazione del calore ad una temperatura ambiente di 35°C, delta T: 35 gradi nella parte superiore della custodia, calcolati secondo IEC 60890Custodia centrale per montaggio a parete [PV]
70 W
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
850 °C, i requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
Non rilevante per installazione interna.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
40 kg per ogni custodia con telaio portante e dispositivo di sollevamento, riempito, montato e fissato secondo le istruzioni per il montaggio vigenti.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
IK10
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
IP65, con base
10.4 Vie di dispersione aerea e superficiale
Rientra nella responsabilità del costruttore del quadro elettrico.
10.5 Protezione contro scosse elettriche
Classe di protezione 2, quindi non pertinente.
10.6 Montaggio incassato di apparecchi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Ui= 1000 V AC
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
8 kV
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
I requisiti della norma di prodotto sono soddisfatti.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
I requisiti della norma di prodotto sono soddisfatti.

Dati tecnici secondo ETIM 9.0

Cabinet enclosures (EG000011) / Tetto / fondo (armadio elettrico) (EC000744)
Electric engineering, automation, process control engineering / Electrical cabinet, housing, rack / Roof element (electrical cabinet) / Top cover/top cover element (electrical cabinet ) (ecl@ss13-27-18-24-05 [ACN616016])
Adatto per pannelli del tetto
No
Adatto per pannelli al suolo
No
Larghezza
750 mm
Altezza
375 mm
Profondità
190 mm
Adatto per armadi di larghezza
0 mm
Adatto per armadi di profondità
0 mm
Materiale
Plastica
Tipo superficie
Altro
Colore
Altro
Numero RAL
0
Con sfiato
No
Adatto per installazione esterna
Si
Con cavo in ingresso
No

ETIM for 138525 Sistemi di armadi elettrici (EC000744)
Caratteristica Valore
adatto per pannelli del tetto (EF009584) No
adatto per pannelli al suolo (EF009585) No
larghezza (EF000008) 750 mm
altezza (EF000040) 375 mm
profondità (EF000049) 190 mm
larghezza totale per installazione in armadio (EF000326) 0 mm
profondità totale per installazione in armadio (EF000327) 0 mm
materiale (EF002169) materiale sintetico
finitura della superficie (EF006569) altro
colore (EF000007) altro
numero RAL (EF000116) 0
con sfiato (EF001161) No
adatto per installazione esterna (EF005774) Sì
con ingresso del cavo (EF000325) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
D250-CI48-DVZ Y7-138525 138525 IT_138525.pdf 113 Kbytes D250-CI48-DVZ Y7-138525 138525 IT_138525.pdf
