> EATON - MOELLER>Sezionatori e interruttori a camme>SVA(*)-T3 907745 Y7-907745 ELECTRIC Blocco serratura a cilindro, chiusura secondo indicazione, T3
Prodotto precedente Prodotto successivo

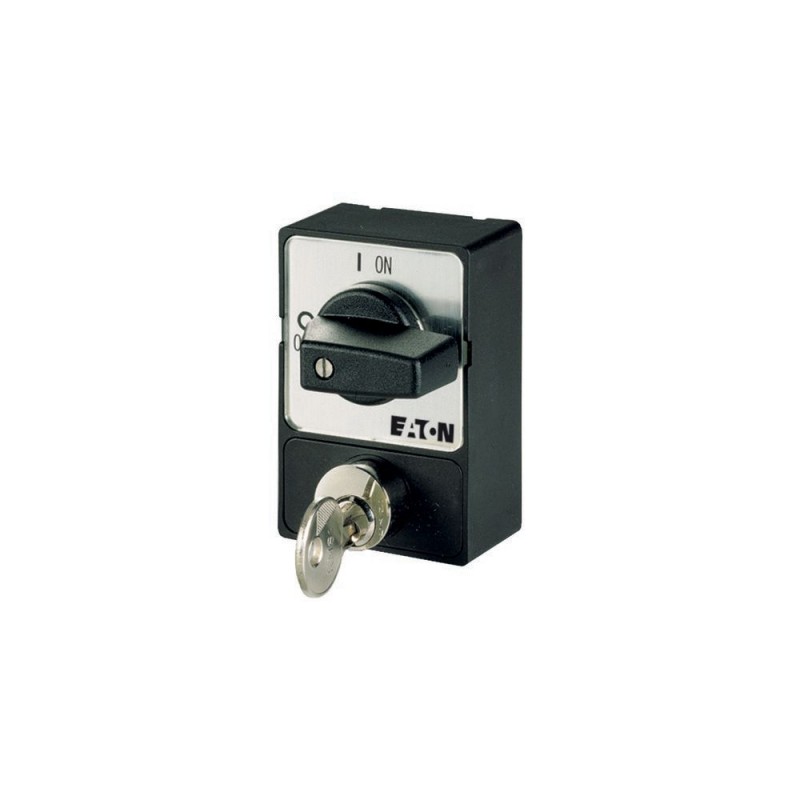

SVA(*)-T3 907745 Y7-907745 EATON ELECTRIC Blocco serratura a cilindro, chiusura secondo indicazione, T3 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

SVA(*)-T3 907745 Y7-907745 EATON ELECTRIC Blocco serratura a cilindro, chiusura secondo indicazione, T3

SVA(*)-T3

907745

Y7-907745

EATON-MOELLER

Blocco serratura a cilindro, chiusura secondo indicazione, T3

Serratura cilindrica speciale; Per T3

Accessori per interruttori a camme secondo IEC/EN60947-3, grandezza T0, T3, P1, 690 V/20A, grado di protezione frontale IP65, maniglia nera con funzione di blocco a cilindro. Struttura generale: custodia per montaggio a parete in materiale isolante, montaggio a incasso, montaggio centrale, montaggio posteriore, montaggio su quadro di servizio IVS. Gli interruttori a T capaci, robusti e compatti sono utilizzati nell'industria, nei lavori manuali e nella gestione dei servizi edili. È possibile scegliere tra una varietà di circuiti standard. Come componenti aggiuntivi vengono realizzati circuiti speciali specifici per il cliente. Le possibilità sono quasi illimitate. L'ampia gamma di accessori completa la gamma di interruttori e completa le possibilità di applicazione. Tutti i contatti sono dotati di contatti a doppia interruzione.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Sezionatori e interruttori a camme

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo è ristretto. Per favore chiedete noi un preventivo per controllare se ci sono unità disponibili o offrono un prodotto alternativo.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Blocco serratura a cilindro, chiusura secondo indicazione, T3
Accessori per commutatore a camme secondo IEC/EN60947-3, grandezza T0, T3, P1, 690 V/20A, grado di protezione frontale IP65, maniglia nera con blocco a serratura cilindrica. forme costruttive generali: custodia sporgente in materiale isolante, da incasso, da incasso a fissaggio centrale, a comando rinviato da incasso nei sistemi di distribuzione (IVS). I potenti, robusti e compatti commutatori a camme T trovano impiego nell'industria, nel settore dell'artigianato e della tecnica edilizia. È disponibile una vasta gamma di circuiti standard che può essere ampliata con circuiti customizzati. Qui le possibilità sono quasi infinite. Una vasta gamma di accessori completa la gamma degli interruttori, per un numero pressoché illimitato di applicazioni. Tutti gli interruttori sono dotati di contatti a doppia interruzione.

Programma di fornitura

Funzione di base
Dispositivi di bloccaggio
Funzione
Blocco serratura a cilindro
Serratura singola KMS 1
non adatto per serrature d'impianto
utilizzo con
T0-…/E, …/I1, …/Z
T3-…/E, …/I2, …/Z
P1-…/E, …/I2, …/Z
utilizzabile per
Interruttori con FS908 sono impiegabili come interruttori principali per:
T0-1-... fino a T0-4-.../I1, .../E
T3-1-... fino a T3-5-.../I2
T3-1-... fino a T3-6-.../E
P1-…/I2, …/E
Informazioni sull'entità della fornitura
con 2 chiavi
chiave estraibile a
Posizione di estrazione della chiave programmata in fabbrica, su richiesta
Grado di protezione
Frontale IP65
Note
Chiave ￫#231972

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+50 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Accessori per dispositivi di commutazione bassa tensione (EC002498)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Componente Per Tecnica Commutazione A Bassa Tensione / Componenti per tecnica commutazione a bassa tensione (accessori) (ecl@ss13-27-37-13-92 [AKN570018])
Tipo di accessorio/parte di ricambio
Bloccaggio meccanico
Accessorio
Si
Parte di ricambio
No

ETIM for 907745 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) bloccaggio meccanico
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
SVA(*)-T3 Y7-907745 907745 IT_907745.pdf 109 Kbytes SVA(*)-T3 Y7-907745 907745 IT_907745.pdf
