> EATON - MOELLER>Quadri modulari - Vari e accessori >CR2011008 193909 Y7-193909 ELECTRIC Installation contactor, 20A, 8V AC/DC, 1NO+1NC
ANUNCIAR
Prodotto precedente Prodotto successivo

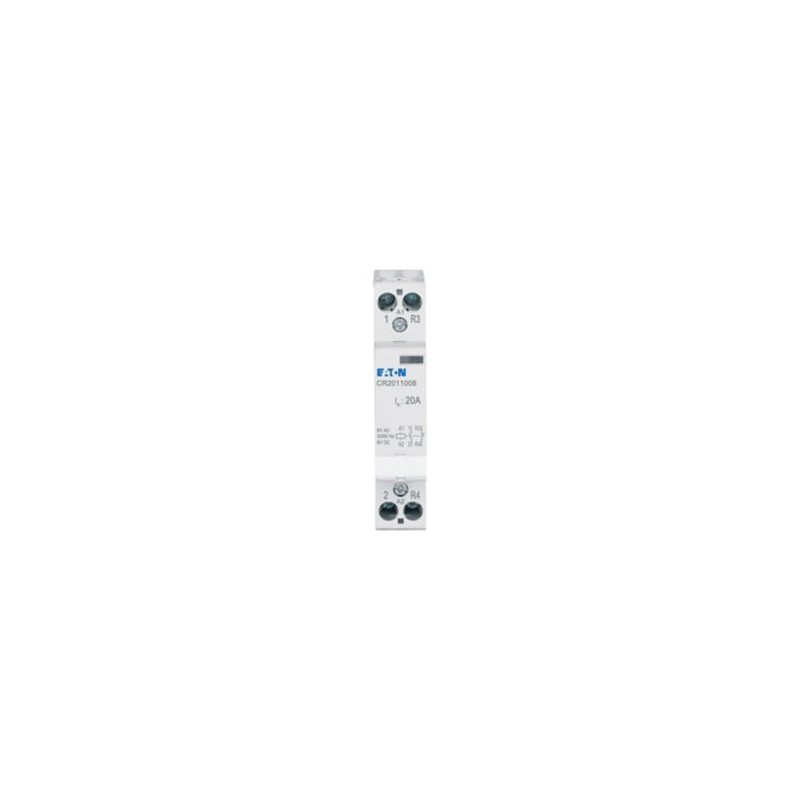

CR2011008 193909 Y7-193909 EATON ELECTRIC Installation contactor, 20A, 8V AC/DC, 1NO+1NC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

CR2011008 193909 Y7-193909 EATON ELECTRIC Installation contactor, 20A, 8V AC/DC, 1NO+1NC

CR2011008

193909

Y7-193909

EATON-MOELLER

Installation contactor, 20A, 8V AC/DC, 1NO+1NC

Contattore modulare, 8 V AC/DC, 1NO+1NC, 20A, 1MM

Eaton Distribution parts. Installation contactor, 20A, 8V AC/DC, 1NO+1NC

Contattore di installazione, tensione nominale del circuito di controllo 8V AC/DC, corrente nominale di funzionamento AC1 20A, funzione: 1NO + 1NC, dettagli secondo IEC/EN 61095, IEC/EN 60947-4-1, dimensione frontale standard 45 mm, larghezza di montaggio 1 MU, montaggio su guida DIN

Maggiori dettagli


apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione

Quadri modulari - Vari e accessori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $65.06
Prezzo unitario: $65.06
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Product Name
Eaton Distribution parts
Catalog Number
193909
EAN
9010238040830
Product Length/Depth
85 mm
Product Height
65 mm
Product Width
17.5 mm
Product Weight
0.13 kg
Compliances
RoHS conform
Model Code
CR2011008

Specifiche del prodotto

Amperage Rating
20 A
Features
Additional equipment possible
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Degree of protection
IP20
Equipment heat dissipation, current-dependent
2.1 W
Heat dissipation per pole, current-dependent
1.7 W
Incandescent lamp load - max
1950 W
Load fluorescent lamp - max
910 VA
Load fluorescent lamp (duo circuit) - max
1160 VA
Load fluorescent lamp (parallel compensated) - max
232 VA
Number of contacts (normally closed contacts)
1
Number of contacts (normally open contacts)
1
Number of modular spacings
1
Rated operating voltage (Ue) - max
400 V
Rated operating voltage (Ue) - min
400 V
Rated operational current for specified heat dissipation (In)
20 A
Utility category
1
Voltage rating (excitation) - max
8.8 V
Voltage rating (excitation) - min
6.8 V
Built-in depth
60 mm
Voltage type
AC/DC
Utilization category (according to EN IEC 60947-4-1)
AC-1

ETIM for 193909 Apparecchi per montaggio su guida DIN/a incasso (EC001653)
Caratteristica Valore
tensione d'esercizio nominale (EF001435) 400 V
corrente d'esercizio nominale (EF007679) 20 A
categoria d'uso secondo EN IEC 60947-4-1 (EF017125) AC-1
tensione di azionamento nominale (EF008409) 6.8 V
tipo di tensione d'esercizio (EF005294) AC/DC
tipo di tensione di azionamento (EF005293) AC/DC
numero di contatti di chiusura (EF008256) 1
numero di contatti di riposo (EF008255) 1
carico max. lampada a incandescenza (EF004952) 1950 W
carico max. della lampada fluorescente (EF004971) 910 VA
carico max. della lampada fluorescente (circuito duo) (EF004972) 1160 VA
carico max. della lampada fluorescente (compensazione parallela) (EF004973) 232 VA
cursore per commutazione manuale (EF005240) No
numero di unità modulari (EF002950) 1
profondità di montaggio (EF000218) 60 mm
dispositivi supplementari possibili (EF008148) Sì
con funzione giorno/notte (EF021124) No
senza ronzio (EF016334) No
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
CR2011008 Y7-193909 193909 IT_193909.pdf 110 Kbytes CR2011008 Y7-193909 193909 IT_193909.pdf
