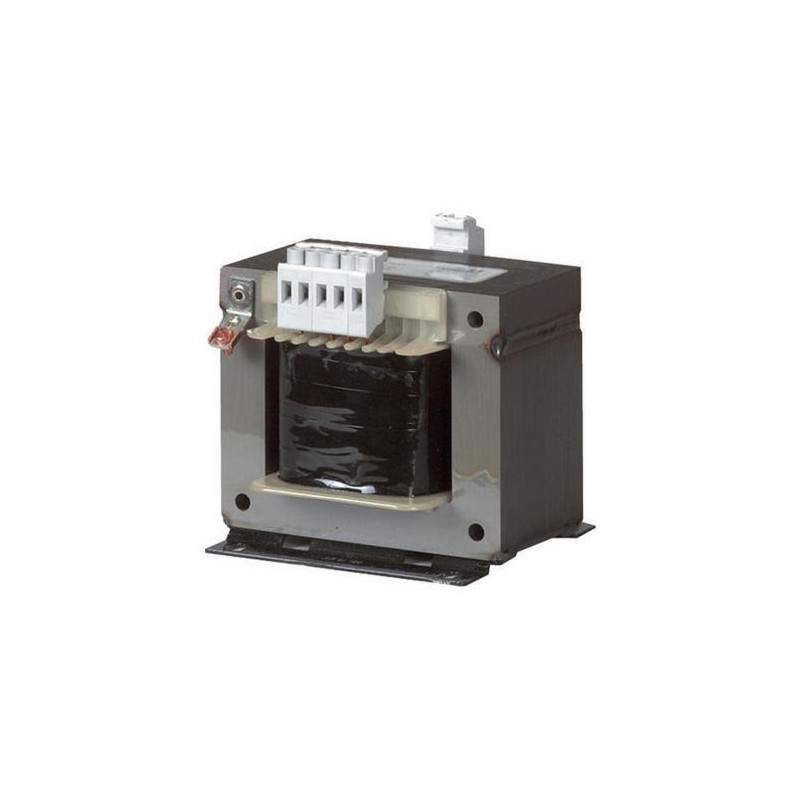

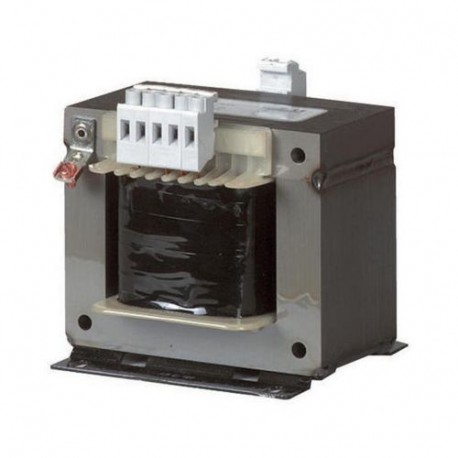

STN0,4(400/24) 221514 Y7-221514 EATON ELECTRIC Trasformatore di comando, 400VA, 1p, primario 400V, secondari.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STN0,4(400/24) 221514 Y7-221514 EATON ELECTRIC Trasformatore di comando, 400VA, 1p, primario 400V, secondari..

STN0,4(400/24)

221514

Y7-221514

EATON-MOELLER

Trasformatore di comando, 400VA, 1p, primario 400V, secondario 24V

Trasformatore di comando. 400 VA. Monofase. Primario: 400 V. Secondario:

Trasformatore di comando, 0.4 kVA, tensione nominale d'ingresso 400± 5 % V, Tensione nominale di uscita 24 V

Trasformatore di comando, Gamma prodotti: Trasformatori di comando monofase ST..., Funzione di base: Trasformatori di controllo STN monofase, Tensione nominale di ingresso: 400± 5% V, Tensione nominale di uscita: 24 V, Potenza nominale: 0,4 kVA, Riduzione del tempo: 0,62 kVA, Grado di protezione: IP00, Standard costruiti e testati secondo: IEC/EN 61558-2-2, VDE 0570 Parte 2-2, Adatto per l'uso per: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Maggiori dettagli


Apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $173.10
Prezzo unitario: $173.10
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller® series trasformatore di comando STN
Sigla catalogo
221514
EAN
4015082215149
Lunghezza/profondità del prodotto
88 mm
Altezza prodotto
124 mm
Larghezza prodotto
121 mm
Peso prodotto
5.07 kg
Certificazione/i
VDE 0113, VDE 0100 Part 410
CSA-C22.2 No. 66.2-06
UL 5085-2
CE
IEC/EN 60204-1, ÖVE-EN 13
UL File No.: E167225
IEC/EN 61558-2-2
UL report applies to both US and Canada
VDE 0570 Part 2-2
CSA-C22.2 No. 66
Certified by UL for use in Canada
UL Recognized
UL 506
UL5085-1
CSA-C22.2 No. 66.1-06
UL Category Control No.: XPTQ2, XPTQ8
Note catalogo
Caratteristiche elettriche: tutti i dettagli per perdite senza carico, perdita per cortocircuito (perdite di rame), la tensione di cortocircuito e i valori di efficienza fanno riferimento a una temperatura di 20° C
Codice modello
STN0,4(400/24)

Specifiche del prodotto

Tipo
Trasformatori di comando STN monofase
Caratteristiche
Avvolgimenti separati
Impregnazione sottovuoto completa
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Temperatura ambiente di esercizio - max
40 °C
Temperatura ambiente di esercizio - min
-25 °C
Potenza apparente
400 VA
Dissipazione apparecchiature, dipendente da corrente Pvid
0 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Perdite non di carico
12 W
Tensione del primario 1 - max
400 V
Tensione del primario 1 - min
400 V
Tensione del primario 10 - max
0 V
Tensione del primario 10 - min
0 V
Tensione del primario 2 - max
0 V
Tensione del primario 2 - min
0 V
Tensione del primario 3 - max
0 V
Tensione del primario 3 - min
0 V
Tensione del primario 4 - max
0 V
Tensione del primario 4 - min
0 V
Tensione del primario 5 - max
0 V
Tensione del primario 5 - min
0 V
Tensione del primario 6 - max
0 V
Materiale conduttore
Rame
Grado di protezione
IP00
Terminale di collegamento
Sì per > 115 A
Tipo connessione
Terminazioni, < 115 A
Fattore di utilizzo
100 %
Tipo materiale di isolamento (IEC 85)
B
Efficienza
92 %
Tensione relativa cortocircuito
5,3 %
Adatto per
Circuiti di derivazione, (UL/CSA)
Classe di isolamento
B
Presa primaria
± 5 %
Tensione del primario 6 - min
0 V
Tensione del primario 7 - max
0 V
Tensione del primario 7 - min
0 V
Tensione del primario 8 - max
0 V
Tensione del primario 8 - min
0 V
Tensione del primario 9 - max
0 V
Tensione del primario 9 - min
0 V
Frequenza nominale - max
60 Hz
Frequenza nominale - min
50 Hz
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Potenza nominale
0.4 VA
Tensione secondaria 1 - max
24 V
Tensione secondaria 1 min
24 V
Tensione secondaria 10 - max
0 V
Tensione secondaria 10 - min
0 V
Tensione secondaria 2 - max
0 V
Tensione secondaria 2 - min
0 V
Tensione secondaria 3 - max
0 V
Tensione secondaria 3 - min
0 V
Tensione secondaria 4 - max
0 V
Categoria prodotto
Trasformatori di comando monofase ST
Tensione secondaria 4 - min
0 V
Tensione secondaria 5 - max
0 V
Tensione secondaria 5 - min
0 V
Tensione secondaria 6 - max
0 V
Tensione secondaria 6 - min
0 V
Tensione secondaria 7 - max
0 V
Tensione secondaria 7 - min
0 V
Tensione secondaria 8 - max
0 V
Tensione secondaria 8 - min
0 V
Tensione secondaria 9 - max
0 V
Tensione secondaria 9 - min
0 V
Perdite in corto circuito
27 W
Potenza di breve durata
0.62 kVA
Dissipazione statica, non dipendente da corrente Pvs
39 W
Tensione nominale - max
600 V
consumo di corrente in modalità standby
11 W

ETIM for 221514 Apparecchi elettrici a bassa tensione (EC002486)
Caratteristica Valore
versione trasformatore di sicurezza (EF007235) No
versione trasformatore di separazione (EF007238) No
versione trasformatore a risparmio energetico (EF007005) No
tensione primaria 1 (EF006125) 400 V
tensione primaria 2 (EF006126) 0 V
tensione primaria 3 (EF006127) 0 V
tensione primaria 4 (EF007410) 0 V
tensione primaria 5 (EF007411) 0 V
tensione primaria 6 (EF007412) 0 V
tensione primaria 7 (EF007413) 0 V
tensione primaria 8 (EF007414) 0 V
tensione primaria 9 (EF007415) 0 V
tensione primaria 10 (EF007409) 0 V
tensione secondaria 1 (EF007472) 24 V
tensione secondaria 2 (EF007474) 0 V
tensione secondaria 3 (EF007475) 0 V
tensione secondaria 4 (EF007476) 0 V
tensione secondaria 5 (EF007477) 0 V
tensione secondaria 6 (EF007478) 0 V
tensione secondaria 7 (EF007479) 0 V
tensione secondaria 8 (EF007480) 0 V
tensione secondaria 9 (EF007481) 0 V
tensione secondaria 10 (EF007473) 0 V
potenza apparente nominale (EF008864) 400 VA
assorbimento di potenza in modalità standby (EF012331) 11 W
classe del materiale isolante secondo IEC 85 (EF007299) B
resistente a corto circuito (EF007332) No
tensione di corto circuito relativa Uk (EF007452) 5.3 %
larghezza (EF000008) 121 mm
altezza (EF000040) 124 mm
profondità (EF000049) 88 mm
grado di protezione (IP) (EF005474) IP00
nucleo anulare (EF006170) No
adatto per montaggio su scheda (EF006157) No
adatto per installazione in serie (EF001126) No
materiale del conduttore (EF001622) rame

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
STN0,4(400/24) Y7-221514 221514 IT_221514.pdf 116 Kbytes STN0,4(400/24) Y7-221514 221514 IT_221514.pdf
