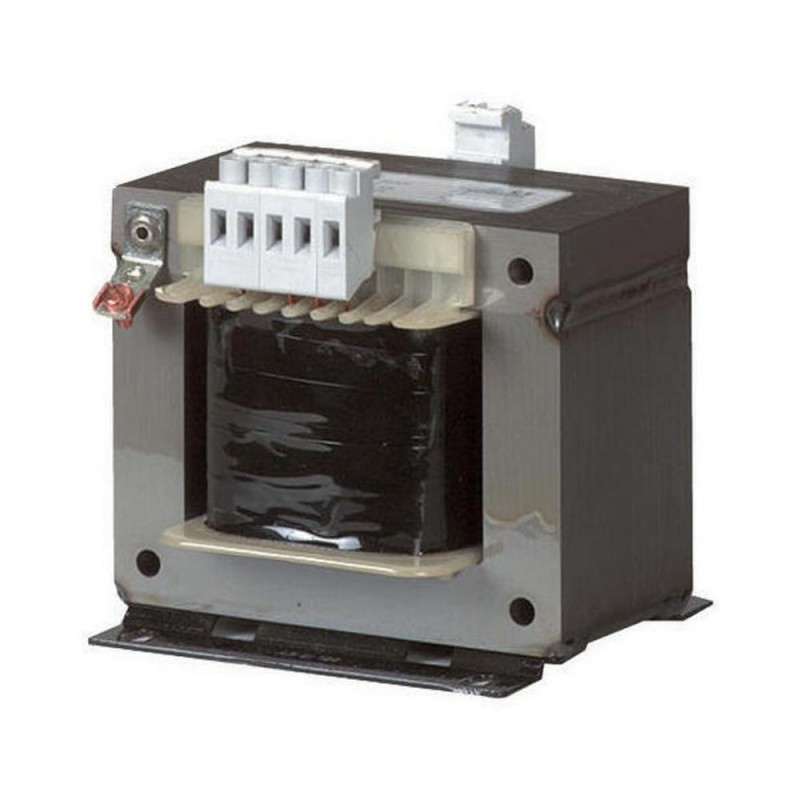

STN0,2(400/230) 204977 STN0P2-I2-G2 EATON ELECTRIC Trasformatore di comando, 200VA, 1p, primario 400V, secon.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

STN0,2(400/230) 204977 STN0P2-I2-G2 EATON ELECTRIC Trasformatore di comando, 200VA, 1p, primario 400V, secon..

STN0,2(400/230)

204977

STN0P2-I2-G2

EATON-MOELLER

Trasformatore di comando, 200VA, 1p, primario 400V, secondario 230V

Trasformatore di comando 200 VA Monofase Primario: 400 V Secondario:

Trasformatore di comando, 0.2 kVA, tensione nominale d'ingresso 400± 5 % V, Tensione nominale di uscita 230 V

Maggiori dettagli


apparecchi elettrici a bassa tensione > trasformatore di controllo monofase

Trasformatori

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $115.55
Prezzo unitario: $115.55

Quantità Prezzo
1+$115.55
2+$100.38
3+$92.56
4+$88.59
*Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli

▲


Trasformatore di comando, 0.2 kVA, tensione nominale d'ingresso 400± 5 % V, Tensione nominale di uscita 230 V
Trasformatore di comando, Assortimento: Trasformatori di comando monofase ST…, Funzione di base: Trasformatori di comando STN monofase, tensione nominale d'ingresso: 400± 5 % V, Tensione nominale di uscita: 230 V, Potenza nominale: 0.2 kVA, Potenza di breve durata: 0.38 kVA, Grado di protezione: IP00, Conformità alle norme Costruzione ed omologazione secondo: IEC/EN 61558-2-2, VDE 0570 Parte 2-2, Impiego secondo: IEC/EN 60204-1, ÖVE-EN 13, VDE 0113, VDE 0100 Parte 410

Programma di fornitura

Assortimento
Trasformatori di comando monofase ST…
Funzione di base
Trasformatori di comando STN monofase
tensione nominale d'ingresso
400± 5 % V
Tensione nominale di uscita
230 V
Potenza nominale
0.2 kVA
Potenza di breve durata
0.38 kVA
Cu factor
0,55 kg

Dati tecnici

Generalità
Conformità alle normeCostruzione ed omologazione secondo
IEC/EN 61558-2-2
VDE 0570 Parte 2-2
Conformità alle normeImpiego secondo
IEC/EN 60204-1, ÖVE-EN 13
VDE 0113, VDE 0100 Parte 410
Temperatura ambiente
-25 - 40
Parametri
Morsetti di collegamento
● (< 115 A)
Terminali di collegamento
● (> 115 A)
Classe d'isolamento
B
Frequenza nominale
50 - 60 Hz
Prese al primario
± 5 %
Grado di protezione
IP00
Avvolgimenti isolati
●
Completamente impregnati a vuoto
●
Durata d'inserzione
100 % durata di inserzione
Parametri elettrici
Nota
Per i valori perdita a vuoto, perdita in corto circuito, tensione di corto circuito e grado di efficienza vale: tutti i dati si riferiscono ad una temperatura di 20 °C
Peso totale
2.8 kg
Perdite a vuoto
9 W
Perdite in corto circuito
19 W
Tensione di corto circuito
6.8 %
Rendimento
0.88

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
28 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+40 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 9.0

Low-voltage industrial components (EG000017) / Trasformatore di controllo monofase (EC002486)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Trasformatore, Convertitore / Trasformatore Di Comando / Trasformatore monofase in aria (ecl@ss13-27-03-13-02 [AAB620020])
Eseguito come trasformatore di sicurezza
No
Eseguito come trasformatore di separazione
No
Eseguito come trasformatore a risparmio energetico
No
Tensione primaria 1
400 - 400 V
Tensione primaria 2
0 - 0 V
Tensione primaria 3
0 - 0 V
Tensione primaria 4
0 - 0 V
Tensione primaria 5
0 - 0 V
Tensione primaria 6
0 - 0 V
Tensione primaria 7
0 - 0 V
Tensione primaria 8
0 - 0 V
Tensione primaria 9
0 - 0 V
Tensione primaria 10
0 - 0 V
Tensione secondaria 1
230 - 230 V
Tensione secondaria 2
0 - 0 V
Tensione secondaria 3
0 - 0 V
Tensione secondaria 4
0 - 0 V
Tensione secondaria 5
0 - 0 V
Tensione secondaria 6
0 - 0 V
Tensione secondaria 7
0 - 0 V
Tensione secondaria 8
0 - 0 V
Tensione secondaria 9
0 - 0 V
Tensione secondaria 10
0 - 0 V
Potenza apparente nominale
VA
Potenza
W
Consumo di corrente in modalità standby
13 W
Classe del materiale isolante secondo IEC 85
B
Resistente a corto circuito
No
Tensione di corto circuito relativa Uk
6.8 %
Larghezza
106 mm
Altezza
112 mm
Profondità
83 mm
Grado di protezione (IP)
IP00
Nucleo anulare
No
Adatto per montaggio su scheda
No
Adatto per installazione in serie
No
Materiale del conduttore
Rame

Approvazioni

Product Standards
UL 506; UL5085-1; UL 5085-2; CSA-C22.2 No. 66; CSA-C22.2 No. 66.1-06; CSA-C22.2 No. 66.2-06; IEC/EN 61558-2-2; CE marking
UL File No.
E167225
UL Category Control No.
XPTQ2, XPTQ8
CSA File No.
UL report applies to both US and Canada
CSA Class No.
–
North America Certification
UL recognized, certified by UL for use in Canada
Specially designed for North America
No
Suitable for
Branch circuits
Max. Voltage Rating
600 V AC
Degree of Protection
IEC: IP00, UL/CSA Type: -

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
STN0,2(400/230) STN0P2-I2-G2 204977 IT_204977.pdf 116 Kbytes STN0,2(400/230) STN0P2-I2-G2 204977 IT_204977.pdf
