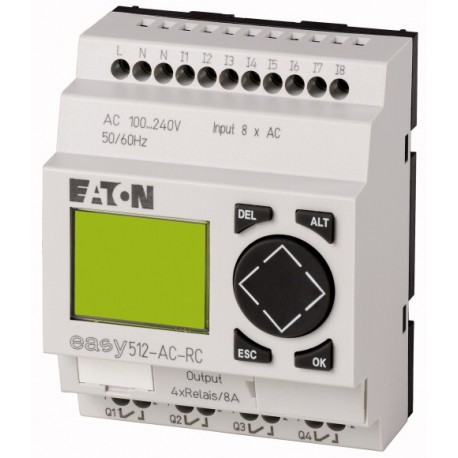

EASY512-AC-RC 274104 0004519753 EATON ELECTRIC Relè di comando, 100-240VAC, 8DI, 4DO-relè, display, orologio

0/5 - 0 Opiniones

Riferimento EASY512-AC-RC

Codice: 274104

Numero di catalogo: 0004519753

Fabbricante EATON-MOELLER

Descrizione:

Relè di comando, 100-240VAC, 8DI, 4DO-relè, display, orologio

Maggiori dettagli

Categorie:
sistemi di controllo industriali (PLC) > modulo logico

Relè programmabili e display multifunzione EASY

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Garanzia, riparazione e restituzione.

Dettagli

▲

Relè di comando, 100-240VAC, 8DI, 4DO-relè, display, orologio

Elektronické řídicí relé, jmenovité provozní napětí 100-240VAC, 8 digitálních vstupů 115/230VAC, 4 reléové výstupy, klávesnice, LCD displej, spínací hodiny

Programma di fornitura

Funzione di base

easy500

Descrizione

Non espandibile
scritta al laser personalizzata o possibile fornitura con programma applicativo con il prodotto EASY-COMBINATION (codice interno 2010781)

Ingressi

Digitali

Uscite

Numero uscite

Relè: 4

Uscite

4 Quantità

Altre caratteristiche

Orologio calendario

✔

Display + tastiera

✔

Tensione di alimentazione

100 - 240 V AC

software

easySoft-Basic/Pro

Tipo di collegamento

morsetto a vite

Dati tecnici

Generalità

Conformità alle norme

EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

Approvazioni

CSA
UL
EAC

Dimensioni (B x H x P)

71,5 x 90 x 58 (4 unità passo) mm

Peso

0.2 kg

Montaggio

Guida omega IEC/EN 60715, 35 mm o montaggio a vite con basi di fissaggio ZB4-101-GF1 (accessori)

Sezioni di collegamento

Rigido

0,2 - 4 (AWG 22 - 12) mm²

Flessibile con puntalino

0,2 - 2,5 (AWG 22 - 12) mm²

Cacciavite a taglio

0.8 x 3.5 mm

Max. forza di serraggio

0.6 Nm

Temperatura ambiente

Temperatura ambiente di servizio

secondo IEC 60068-2-1, -25 - +55 °C

Condensa

Eliminazione della condensa con misure idonee

Display LCD (leggibile con sicurezza)

0 - 55 °C

Stoccaggio [ϑ]

-40 - +70 °C

umidità dell'aria relativa

nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Pressione atmosferica (esercizio)

795 - 1080 hPa

Condizioni ambientali meccaniche

Grado di protezione (IEC/EN 60529, EN50178, VBG 4)

IP20

vibrazioni

secondo IEC/EN 60068-2-6
ampiezza costante 0.15 mm: 10 - 57
accelerazione costante 2 g: 57 - 150 Hz

Resistenza agli urti (IEC/EN 60068-2-27) semionda 15 g/11 ms

18 Urti

Caduta (IEC/EN 60068-2-31) [Altezza di caduta]

50 mm

Caduta libera, imballato (IEC/EN 60068-2-32)

1 m

Posizione di montaggio

verticale

Compatibilità elettromagnetica (EMC)

Categoria di sovratensione/grado di inquinamento

III/2

Scarica elettrostatica (ESD)Norma applicata

nach IEC/EN 61000-4-2

Scarica elettrostatica (ESD)Scarico dell'aria

8 kV

Scarica elettrostatica (ESD)Scarica dei contatti

6 kV

campi elettromagnetici (RFI), aIEC EN 61000-4-3

10 V/m

Soppressione radiodisturbo

EN 55011 classe B, EN 55022 classe B

Impulsi Burst

secondo IEC/EN 61000-4-4
Cavi di alimentazione: 2
Cavi di segnale: 2 kV

impulsi ad alta energia (surge)

secondo IEC/EN 61000-4-5
2 kV (cavi di alimentazione simmetrici)

Ammisione a IEC EN 61000-4-6

10 V

Prova di isolamento

Misurazione della distanza di isolamento in aria

EN 50178, UL 508, CSA C22.2, No. 142

Prova di isolamento

EN 50178

Memorizzazione transitoria dell'orologio calendario

① Tempo tampone (ore) a supercondensatore completamente carico
② durata d'esercizio (anni)

Precisione dell'orologio calendario rispetto agli ingressi

Tip. ± 2 (± 0,2 h⁄anno) s/giorno

in base alla temperatura ambiente sono possibili oscillazioni fino a ± 5 s/giorno (± 0.5 h⁄anno)

Esattezza di ripetizione del temporizzatore

Precisione del temporizzatore (dal valore)

± 1 %

RisoluzioneCampo "S"

10 ms

RisoluzioneCampo "M:S"

1 s

RisoluzioneCampo "H:M"

1 min

Memoria di rimanenza

Cicli di scrittura della memoria di rimanenza

1000000(10⁶)

Alimentazione

Tensione nominale d'impiego [U_e]

100/110/115/120/230/240 AC (-15/+10%) V

Campo ammesso [U_e]

85 - 264 V AC

Frequenza

50/60 (± 5%) Hz

Corrente di ingresso

tip. 40 mA a 115/120 V AC 60 Hz
tip. 20 m A a 230/240 V AC 50 Hz

Interruzioni di tensione

≤ secondo IEC/EN 61131-2
≤ 20 ms

Fusibile

≧ 1A (T) A

Dissipazione [P]

tip. 6 W

Ingressi digitali 24 V DC

Indicazione di stato

LCD-Display

Ingressi digitali 24 V AC

Indicazione di stato

LCD-Display

Ingressi digitali 115/230 V AC

Numero

Indicazione di stato

LCD-Display

Separazione galvanica

verso tensione di alimentazione: no
tra uno e l'altro: no
verso le uscite: sì
verso interfaccia/scheda di memoria: no

Tensione di ingresso (sinusoidale) [U_e]

Stato 0: 0 - 40
Stato 1: 79 - 264 V AC

Frequenza nominale

50/60 Hz

Corrente di ingresso nello stato 1

I1 - I6: 6 x 0.25 (con 115 V AC, 60 Hz)
I7, I8: 2 x 4 (con 115 V AC, 60 Hz)
I1 - I6: 6 x 0.5 (con 230 V AC, 50 Hz)
I7, I8: 2 x 6 (con 230 V AC, 50 Hz) mA

Tempo di ritardo

80⁄66⅔ (0 -> 1/1 -> 0, soppressione rimbalzi ON 50/60Hz, I1 - I6, I9 - I12, R1 - R12)
20⁄16⅔ (0 -> 1/1 -> 0, soppressione rimbalzi OFF 50/60Hz, I1 - I6, I9 - I12, R1 - R12)
160/150 (1 -> 0, soppressione rimbalzi ON 50/60Hz, I7, I8)
100/100 (1 -> 0, soppressione rimbalzi OFF 50/60Hz, I7, I8)
80⁄66⅔ (0 -> 1, soppressione rimbalzi ON 50/60Hz, I7, I8)
20⁄16⅔ (0 - > 1, soppressione rimbalzi OFF 50/60Hz, I7, I8) ms

Lunghezza linea

tip. 40 I1 fino a I6 (max. consentito per ingresso)
tip. 100 I7, I8 (max. consentito per ingresso) m

Uscite relè

Numero

a gruppi di

Collegamento in parallelo delle uscite per l'aumento di potenza

Non ammesso

Protezione di un relè di uscita

Interruttore automatico modulare B16 o fusibile 8 A (T)

Separazione galvanica

rispetto alla tensione di alimentazione: sì
verso gli ingressi: sì
Sezionamento sicuro secondo EN 50178: 300 V AC
Isolamento di base: 600 V AC

Durata meccanica [Cicli]

10 x 10⁶

Contatti relèCorrente convenzionale termica (10 A UL)

8 A

Contatti relèRaccomandato per carico 12 V AC/DC

> 500 mA

Contatti relèResistente al corto circuito cos ϕ = 1, caratteristica B16 a 600 A

16 A

Contatti relèResistente al corto circuito cos ϕ = 0.5 - 0.7; caratteristica B16 a 900 A

16 A

Contatti relèTensione nominale di tenuta ad impulso U_impcontatto-bobina

6 kV

Contatti relèTensione nominale di impiego [U_e]

250 V AC

Tensione nominale di isolamento [U_i]

250 V AC

Sezionamento sicuro secondo EN 50178

300 fra bobina e contatto
300 tra due contatti V AC

Potere di chiusuraAC-15, 250 V AC, 3A (600 man/h) [Cicli]

300000

Potere di chiusuraDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]

200000

Potere di aperturaAC-15, 250 V AC, 3 A (600 Man/h) [Cicli]

300000

Potere di aperturaDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Cicli]

200000

Carico lampada a filamento1000 W a 230/240 V AC [Cicli]

25000

Carico lampada a filamento500 W a 115/120 V AC [Cicli]

25000

Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACcon alimentatore elettrico [Cicli]

25000

Carico lampada al neonCarico lampada al neon 10 x 58 W a 230/240 V ACnon compensato [Cicli]

25000

Carico lampada al neonCarico lampada al neon 1 x 58 W a 230/240 V AC con compensazione convenzionale [Cicli]

25000

Frequenza di commutazioneDurata meccanica

10 x 10⁶

Frequenza di commutazioneFrequenza di commutazione

10 Hz

Frequenza di commutazioneCarico ohmico/lampada

2 Hz

Frequenza di commutazioneCarico induttivo

0.5 Hz

UL/CSACorrente ininterrotta a 240 V AC

10 A

UL/CSACorrente ininterrotta a 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (categoria di impiego)

B 300 Light Pilot Duty

UL/CSAACMassima tensione nominale di impiego

300 V AC

UL/CSAACmax. corrente termica ininterrotta cos ϕ = 1 con B 300

5 A

UL/CSAACmax. potenza apparente di inserzione/disinserzione (Make/Break) cos ϕ = 1 con B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (categoria di impiego)

R 300 Light Pilot Duty

UL/CSADCMassima tensione nominale di impiego

300 V DC

UL/CSADCMassima corrente termica ininterrotta con R 300

1 A

UL/CSADCMassima potenza apparente di inserzione/disinserzione (Make/Break) con R 300

28/28 VA

Tensione di alimentazione U_Aux

Dissipazione [P]

6 W

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto

Corrente nominale d'impiego per i dati relativi alla dissipazione [I_n]

0 A

Dissipazione per polo, in funzione della corrente [P_vid]

0 W

Dissipazione dell'apparecchio, in funzione della corrente [P_vid]

0 W

Dissipazione statica, indipendente dalla corrente [P_vs]

6 W

Potere di dissipazione [P_ve]

0 W

Temperatura ambiente di servizio min.

-25 °C

Temperatura ambiente di servizio max.

+55 °C

Verifiche di progetto IEC/EN 61439

10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
