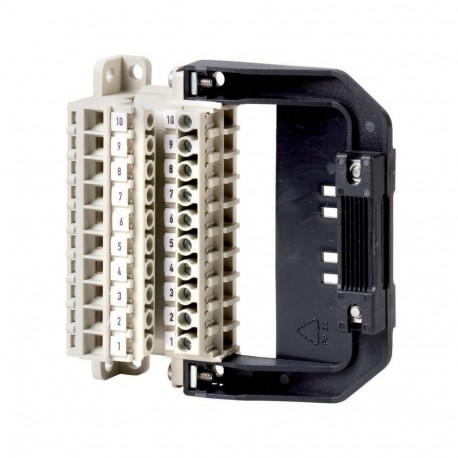

NZM2-XSVHI 266705 Y7-266705 EATON ELECTRIC Unità di connessione per circuito ausiliario per contatto ausilia.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

NZM2-XSVHI 266705 Y7-266705 EATON ELECTRIC Unità di connessione per circuito ausiliario per contatto ausilia..

NZM2-XSVHI

266705

Y7-266705

EATON-MOELLER

Unità di connessione per circuito ausiliario per contatto ausiliario

Circuito di controlloUnità a spina per contatto ausiliario

Eaton Moeller series NZM - Molded Case Circuit Breaker. Control circuit plug unit for auxiliary contact

Gli accessori opzionali per la serie di interruttori automatici NZM offrono un'ampia gamma di possibilità di applicazione per l'uso in tutto il mondo. I gruppi funzionali modulari rendono il montaggio flessibile e semplice.

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Accessori per la tecnologia degli interruttori a bassa tensione

Interruttori automatici con custodia modellata NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

Prezzo totale: $74.68
Prezzo unitario: $74.68
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


General specifications

Nome prodotto
Eaton Moeller series NZM dispositivo rimovibile
Sigla catalogo
266705
EAN
4015082667054
Lunghezza/profondità del prodotto
21 mm
Altezza prodotto
94 mm
Larghezza prodotto
78 mm
Peso prodotto
0.12 kg
Conformità
IEC
RoHS conform
Certificazione/i
IEC/EN 60947
Codice modello
NZM2-XSVHI

Specifiche del prodotto

Tipo
Accessori. Dispositivo plug-in per conduttori ausiliari per tecnologia plug-in
Caratteristiche speciali
Connettore del conduttore ausiliario da utilizzare con dispositivi rimovibili NZM...-SVE e presa ad innesto NZM...-XSVS per scollegare i cavi degli accessori installati
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
I requisiti della norma di prodotto sono soddisfatti.
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione dei gruppi di componenti
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Carcassa
NZM1, N1, NZM2(-4), N2-(4)
NZM3(-4), N3-(4)
NZM4(-4), N4-(4)
Tipo di accessorio/parte di ricambio
dispositivo a innesto per conduttore ausiliario
Accessori
Altro
Metodo di montaggio
Dispositivo rimovibile
Idoneità climatica
Caldo umido ciclico, secondo IEC 60068-2-30
Caldo umido costante, secondo IEC 60068-2-78
Isolamento
300 V AC (tra i contatti ausiliari)
Temperatura ambiente di esercizio - max
70 °C
Temperatura ambiente di esercizio - min
-25 °C
Temperatura ambiente di stoccaggio - max
70 °C
Temperatura ambiente di stoccaggio - min
40 °C
Protezione da contatto diretto
Protezione dai contatti con dita/mano secondo VDE 0106 parte 100
Componenti per morsetti inclusi
Collegamento a vite
Direzione alimentazione in ingresso
Secondo necessità
Posizione di montaggio
Secondo necessità
Numero di poli
Tre poli/quattro poli
Resistenza agli urti
20 g (semionda 20 ms)

ETIM for 266705 Apparecchi elettrici a bassa tensione (EC002498)
Caratteristica Valore
tipo di accessori/pezzi di ricambio (EF000215) dispositivo a innesto per conduttore ausiliario
accessorio (EF013236) Sì
pezzo di ricambio (EF013237) No

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XSVHI Y7-266705 266705 PT_113307.pdf 4 Mbytes NZM2-XSVHI Y7-266705 266705 PT_113307.pdf
