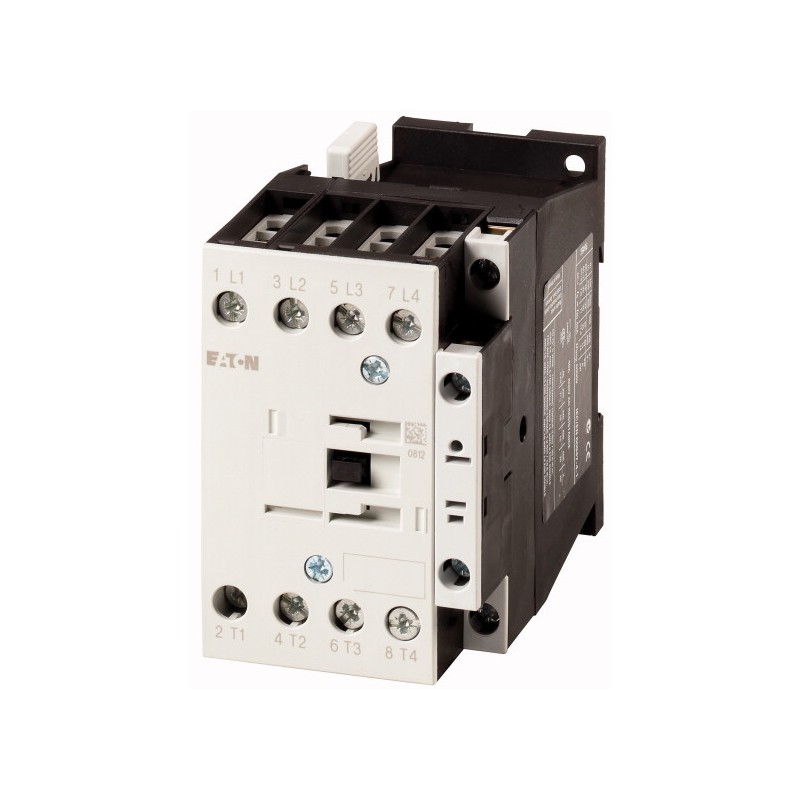

DILMP32-10(*V60HZ) 109788 EATON ELECTRIC Contattore di potenza, 4p+1NA, 32A/AC1 Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

DILMP32-10(*V60HZ) 109788 EATON ELECTRIC Contattore di potenza, 4p+1NA, 32A/AC1

DILMP32-10(*V60HZ)

109788

EATON-MOELLER

10

Contattore di potenza, 4p+1NA, 32A/AC1

Contattore di potenza; Collegamento a vite; 4 poli + 1 NA; 32 A; AC-1; * V 60 Hz

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contatto per commutazione in C.A.

Contattori fino a 170A

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Contattore di potenza, 4p+1NA, 32A/AC1
Contattore di potenza, Applicazione: Contattore di potenza per utenza a 4 poli, Contattori di potenza fino a 200 A, 4 poli, Categoria d'uso: AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza, AC-3: Motori a gabbia: avviare, disinserire durante la corsa, Tipi di collegamento: Morsetti a vite, Poli: A 4 poli, 380 V 400 V: Ie= 18 A, corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz a giorno a 40 °C: Ith =Ie= 32 A, in custodia: Ith= 27 A, Corrente termica convenzionale 1 polo a giorno: Ith= 84 A, in custodia: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Equipaggiamento contatti NA = norm. aperto: 1 contatto NA, Note: Organi di contatto secondo EN 50012., Tipo di corrente AC/DC: Comando in corrente alternata

Programma di fornitura

Assortimento
Contattori di potenza
Applicazione
Contattore di potenza per utenza a 4 poli
Sotto gamma
Contattori di potenza fino a 200 A, 4 poli
Categoria d'uso
AC-1: Carico non induttivo o debolmente induttivo, forni a resistenza
AC-3: Motori a gabbia: avviare, disinserire durante la corsa
Tipi di collegamento
Morsetti a vite
Poli
A 4 poli
Corrente nominale d'impiego
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza 40 °C [Ith=Ie]
32 A
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza 50 °C [Ith=Ie]
30 A
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza 55 °C [Ith=Ie]
29 A
AC-1corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza 60 °C [Ith=Ie]
28 A
Equipaggiamento contatti
NA = norm. aperto
1 contatto NA
Simbolo circuitale
2110SWI-1

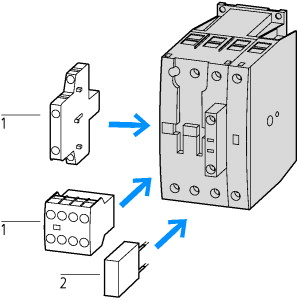

utilizzabile per
DILM32-XHI(C)…
DILA-XHI(V)(C)…
Tensione di comando
*V 60 Hz
Tipo di corrente AC/DC
Comando in corrente alternata
Collegamento a SmartWire-DT
no
Note
Organi di contatto secondo EN 50012.
Note sulla fornitura
Quantità minima dell'ordine 10 articoli (unità imballaggio)

Dati tecnici

Generalità
Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanicaComando in corrente alternata [Manovre]
10 x 106
Durata, meccanicaComando in corrente continua [Manovre]
10 x 106
Frequenza di manovra, meccanicaComando in corrente alternata [Man/h]
5000
Frequenza di manovra, meccanicacomandato in DC [Man/h]
5000
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteStoccaggio
-40 - 80 °C

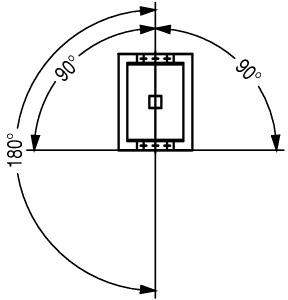

Posizione di montaggioPosizione di montaggio
210N017210N018
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti principaliContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NC
5 g
Grado di protezione
IP00
Altitudine
max. 2000 mm
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Lunghezza di spelatura
10 mm
Sezioni di collegamento conduttori principaliRigido
1 x (0.75 - 16)
2 x (0.75 - 10) mm2
Sezioni di collegamento conduttori principaliFlessibile con puntalino
1 x (0.75 - 16)
2 x (0.75 - 10) mm2
Sezioni di collegamento conduttori principaliFlessibile
1 x 16 mm2
Sezioni di collegamento conduttori principaliA filo unico o a trefoli
18 - 6 AWG
Sezioni di collegamento conduttori principaliVite di collegamento
M5
Sezioni di collegamento conduttori principaliMomento di avviamento
3 Nm
Sezioni di collegamento conduttori principaliLunghezza di spelatura
10 mm
Sezioni di collegamento conduttori ausiliariRigido
1 x (0.75 - 4)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariRigido o semirigido
18 - 14 AWG
Sezioni di collegamento conduttori ausiliariLunghezza di spelatura
10 mm
Sezioni di collegamento conduttori ausiliariVite di collegamento
M3.5
Sezioni di collegamento conduttori ausiliariMomento di avviamento
1.2 Nm
UtensileCircuito principaleCacciavite Pozidriv
2 Grandezza
UtensileCircuito principaleCacciavite a taglio
0.8 x 5.5
1 x 6 mm
UtensileCircuito ausiliarioCacciavite Pozidriv
2 Grandezza
UtensileCircuito ausiliarioCacciavite a taglio
0.8 x 5.5
1 x 6 mm
Circuito principale
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140fra bobina e contatti
440 V AC
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Potere di chiusura (cos ϕ) [fino a 690 V]
238
secondo IEC/EN 60947 A
Potere di apertura220V 230V
180 A
Potere di apertura380 V 400 V
180 A
Potere di apertura500 V
180 A
Potere di apertura660 V 690 V
120 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”400 V [gG/gL 500 V]
35 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”690 V [gG/gL 690 V]
35 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”400 V [gG/gL 500 V]
63 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”690 V [gG/gL 690 V]
50 A
Tensione alternata
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
32 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 50 °C [Ith=Ie]
30 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 55 °C [Ith=Ie]
29 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 60 °C [Ith=Ie]
28 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hzin custodia [Ith]
27 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giorno [Ith]
84 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloin custodia [Ith]
76 A
AC-1Potenza nominale assorbita [P]220/230 V [P]
12 kW
AC-1Potenza nominale assorbita [P]240 V [P]
13 kW
AC-1Potenza nominale assorbita [P]380/400 V [P]
20 kW
AC-1Potenza nominale assorbita [P]415 V [P]
22 kW
AC-1Potenza nominale assorbita [P]440 V [P]
23 kW
AC-1Potenza nominale assorbita [P]500 V [P]
26 kW
AC-1Potenza nominale assorbita [P]690 V [P]
35 kW
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 HzNota
Alla temperatura ambiente massima ammissibile (aperto)
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz220V 230V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz240 V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz415 V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz440 V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz500 V [Ie]
18 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz660 V 690 V [Ie]
12 A
AC-3Potenza nominale assorbita [P]220 V 230 V [P]
5 kW
AC-3Potenza nominale assorbita [P]240 V [P]
5.5 kW
AC-3Potenza nominale assorbita [P]380 V 400 V [P]
7.5 kW
AC-3Potenza nominale assorbita [P]415 V [P]
10 kW
AC-3Potenza nominale assorbita [P]440 V [P]
10.5 kW
AC-3Potenza nominale assorbita [P]500 V [P]
12 kW
AC-3Potenza nominale assorbita [P]660 V 690 V [P]
11 kW
Tensione continua
di condensatori trifase a giornoDC-160 V [Ie]
32 A
di condensatori trifase a giornoDC-1110 V [Ie]
32 A
di condensatori trifase a giornoDC-1220 V [Ie]
32 A
Dissipazioni termiche (3 poli)
a 3 polo, con Ith(60°)
6.6 W
Impedenza per polo
2.7 mΩ
Sistema elettromagnetico
Sicurezza di tensioneComando in AC 50 Hz [Eccitazione]
0.8 - 1.1 x Uc
Sicurezza di tensioneComando in AC 50/60 Hz
0.85 - 1.1 x Uc
Sicurezza di tensioneTensione di diseccitazione con comando AC [Disinserzione]
0.4 - 0.6 x Uc
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
50 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
40 W
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
8 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
2.1 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di chiusura
16 - 22 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di apertura
8 - 14 ms
Tempi di manovra al 100% UC(valori indicativi)Massima corrente residua ammessa all'azionamento di A1 - A2 dal sistema elettronico (con segnale 0)
≦ 1 mA
Dati di potenza approvati
Potere d'interruzioneMassima potenza motoretrifase200 V
208 V
7.5 HP
Potere d'interruzioneMassima potenza motoretrifase230 V
240 V
10 HP
Potere d'interruzioneMassima potenza motoretrifase460 V
480 V
15 HP
Potere d'interruzioneMassima potenza motoretrifase575 V
600 V
20 HP
Potere d'interruzioneMassima potenza motoremonofase115 V
120 V
2 HP
Potere d'interruzioneMassima potenza motoremonofase230 V
240 V
5 HP
Potere d'interruzioneGeneral use
40 A
Contatti ausiliariPilot DutyComando in corrente alternata
A600
Contatti ausiliariPilot DutyComando in corrente continua
P300
Contatti ausiliariGeneral UseAC
600 V
Contatti ausiliariGeneral UseAC
10 A
Contatti ausiliariGeneral UseDC
250 V
Contatti ausiliariGeneral UseDC
1 A
Short Circuit Current RatingBasic RatingSCCR
5 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
125 A
Short Circuit Current RatingBasic Ratingmax. CB
125 A
Short Circuit Current Rating480 V High FaultSCCR (Fusibile)
10/100 kA
Short Circuit Current Rating480 V High Faultmax. Fusibile
125/70 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
10/65 kA
Short Circuit Current Rating480 V High Faultmax. CB
50/32 A
Short Circuit Current Rating600 V High FaultSCCR (Fusibile)
10/100 kA
Short Circuit Current Rating600 V High Faultmax. Fusibile
125/100 Class J A
Short Circuit Current Rating600 V High FaultSCCR (CB)
10/22 kA
Short Circuit Current Rating600 V High Faultmax. CB
50/32 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz trifase, 277V 60Hz monofase
40 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz trifase, 347V 60Hz monofase
40 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)480V 60Hz trifase, 277V 60Hz monofase
40 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)600V 60Hz trifase, 347V 60Hz monofase
40 A
Special Purpose RatingsResistance Air Heating480V 60Hz trifase, 277V 60Hz monofase
40 A
Special Purpose RatingsResistance Air Heating600V 60Hz trifase, 347V 60Hz monofase
40 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz trifase
240 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz trifase
40 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz trifase
180 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz trifase
30 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)LRA 480V 60Hz trifase
150 A
Special Purpose RatingsDefinite Purpose Ratings (100,000 cycles acc. to UL 1995)FLA 480V 60Hz trifase
25 A
Special Purpose RatingsElevator Control200V 60Hz trifase
3 HP
Special Purpose RatingsElevator Control200V 60Hz trifase
11 A
Special Purpose RatingsElevator Control240V 60Hz trifase
5 HP
Special Purpose RatingsElevator Control240V 60Hz trifase
15.2 A
Special Purpose RatingsElevator Control480V 60Hz trifase
10 HP
Special Purpose RatingsElevator Control480V 60Hz trifase
14 A
Special Purpose RatingsElevator Control600V 60Hz trifase
15 HP
Special Purpose RatingsElevator Control600V 60Hz trifase
17 A

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
32 A
Dissipazione per polo, in funzione della corrente [Pvid]
2.2 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
6.6 W
Dissipazione statica, indipendente dalla corrente [Pvs]
2.1 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+60 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo del surriscaldamento rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornisce i dati relativi alla dissipazione delle apparecchiature.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

apparecchi elettrici a bassa tensione (EG000017) / contatore di potenza per commutazione di corrente alternata (EC000066)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Tecnologia Di Commutazione A Bassa Tensione / Contattore (Ns) / Contattore di potenza ([email protected] [AAB718015])
tensione di alimentazione pilota nominale Us per AC 50 Hz
0 - 0 V
tensione di alimentazione pilota nominale Us per AC 60 Hz
24 - 600 V
tensione di alimentazione pilota nominale Us per DC
0 - 0 V
tipo di tensione per l’azionamento
AC
corrente d’esercizio nominale Ie per AC-1, 400 V
32 A
corrente d’esercizio nominale Ie per AC-3, 400 V
18 A
potenza d’esercizio nominale per AC-3, 400 V
7.5 kW
corrente d’esercizio nominale Ie per AC-4, 400 V
15 A
potenza d’esercizio nominale per AC-4, 400 V
7 kW
potenza di esercizio nominale NEMA
11 kW
adatto per installazione in serie
no
numero di contatti ausiliari, contatti di chiusura
1
numero di contatti ausiliari, contatti di riposo
0
tipo di collegamento circuito elettrico principale
raccordo a vite
numero di contatti di apertura, contatti principali
0
numero di contatti di chiusura, contatti principali
4

Approvazioni

Product Standards
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.
E29096
UL Category Control No.
NLDX
CSA File No.
012528
CSA Class No.
2411-03, 3211-04
North America Certification
UL listed, CSA certified
Specially designed for North America
No

Curve caratteristiche

2110CON-3
Accessori
1: Moduli contatti ausiliari
2: Circuito di protezione

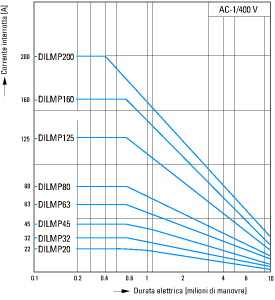

Caratteristica
2110DIA-3
Servizio per utilizzatori non a motore a 4 poli
Caratteristica del servizio
Carico non o debolmente induttivo
Sollecitazione elettrica
Inserzione: 1 × corrente nominale
Disinserzione: 1 × corrente nominale
Categoria d'uso
100 % AC-1
Applicazioni tipiche
Riscaldamento elettrico

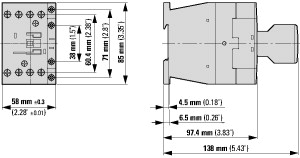

Dimensioni

2110DIM-10
Contattori con modulo contatti ausiliari
2110DIM-11
Distanza laterale dalle parti collegate a terra: 6 mm
DILMP32
DILMP45

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
DILMP32-10(*V60HZ) 109788 IT_109788.pdf 463 Kbytes DILMP32-10(*V60HZ) 109788 IT_109788.pdf

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
