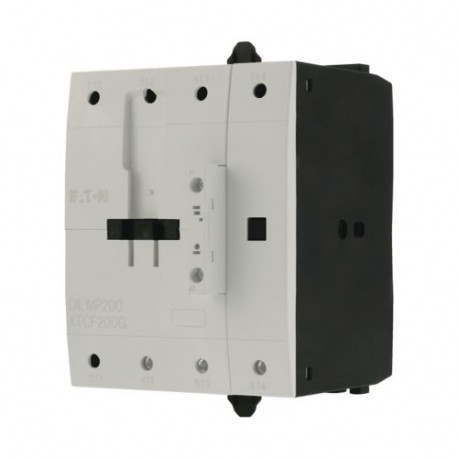

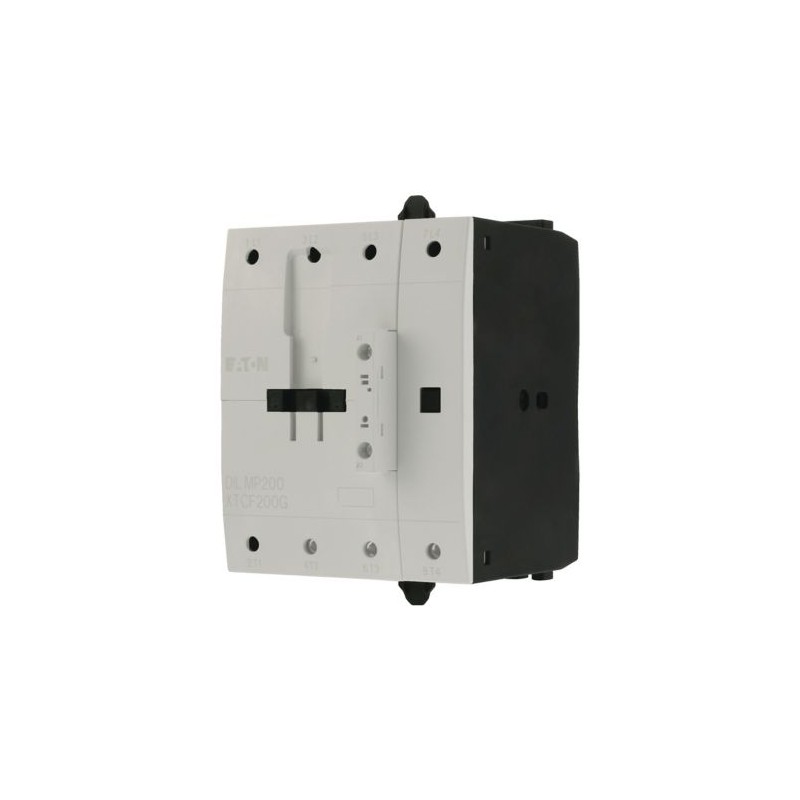

Conformità alle norme
IEC/EN 60947,VDE 0660, UL, CSA
Durata, meccanicaComando in corrente alternata [Manovre]
5.7 x 106
Frequenza di manovra, meccanicaComando in corrente alternata [Man/h]
3600
Frequenza di manovra, meccanicacomandato in DC [Man/h]
3600
Idoneità ai climi
Caldo umido, costante, secondo IEC 60068-2-3
Caldo umido, ciclico secondo IEC 60068-2-30
Temperatura ambientea giorno
-25 - +60 °C
Temperatura ambientein custodia
- 25 - 40 °C
Temperatura ambienteStoccaggio
-40 - 80 °C
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti principaliContatti NA
10 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NA
7 g
Resistenza agli urti (IEC/EN 60068-2-27)Urto sinusoidale 10 msContatti ausiliariContatti NC
5 g
Protezione contro i contatti accidentali in caso di azionamento frontale (EN 50274)
Protezione contro i contatti delle dita e del dorso della mano
Lunghezza di spelatura
15 mm
Sezioni di collegamento conduttori principaliFlessibile con puntalino
1 x (10 - 95)
2 x (10 - 70) mm2
Sezioni di collegamento conduttori principaliFlessibile
1 x (16 - 120)
2 x (16 - 95) mm2
Sezioni di collegamento conduttori principaliA filo unico o a trefoli
8 - 3/0 AWG
Sezioni di collegamento conduttori principaliNastro [Numero lamelle x ampiezza x spessore ]
2 x (6 x 16 x 0.8) mm
Sezioni di collegamento conduttori principaliVite di collegamento
M10
Sezioni di collegamento conduttori principaliMomento di avviamento
14 Nm
Sezioni di collegamento conduttori principaliLunghezza di spelatura
15 mm
Sezioni di collegamento conduttori ausiliariRigido
1 x (0.75 - 4)
2 x (0.75 - 4) mm2
Sezioni di collegamento conduttori ausiliariFlessibile con puntalino
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mm2
Sezioni di collegamento conduttori ausiliariRigido o semirigido
18 - 14 AWG
Sezioni di collegamento conduttori ausiliariLunghezza di spelatura
10 mm
Sezioni di collegamento conduttori ausiliariVite di collegamento
M3.5
Sezioni di collegamento conduttori ausiliariMomento di avviamento
1.2 Nm
UtensileCircuito principaleChiave a brugola [SW]
5 mm
UtensileCircuito ausiliarioCacciavite Pozidriv
2 Grandezza
UtensileCircuito ausiliarioCacciavite a taglio
0.8 x 5.5
1 x 6 mm
Tensione nominale di tenuta ad impulso [Uimp]
8000 V AC
Categoria di sovratensione/grado di inquinamento
III/3
Tensione nominale di isolamento [Ui]
690 V AC
Tensione nominale di impiego [Ue]
690 V AC
Sezionamento sicuro secondo EN 61140fra bobina e contatti
440 V AC
Sezionamento sicuro secondo EN 61140tra i contatti
440 V AC
Potere di chiusura (cos ϕ) [fino a 690 V]
1800
secondo IEC/EN 60947 A
Potere di apertura220V 230V
1150 A
Potere di apertura380 V 400 V
1150 A
Potere di apertura500 V
1150 A
Potere di apertura660 V 690 V
800 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”400 V [gG/gL 500 V]
250 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “2”690 V [gG/gL 690 V]
200 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”400 V [gG/gL 500 V]
250 A
Resistenza al corto circuitoProtezione contro cortocircuiti fusibile maxTipo di assegnazione “1”690 V [gG/gL 690 V]
200 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 40 °C [Ith=Ie]
200 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 50 °C [Ith=Ie]
188 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 55 °C [Ith=Ie]
180 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hza giornoa 60 °C [Ith=Ie]
172 A
AC-1Corrente nominale d'impiegocorrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hzin custodia [Ith]
160 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloa giorno [Ith]
516 A
AC-1Corrente nominale d'impiegoCorrente termica convenzionale 1 poloin custodia [Ith]
464 A
AC-1Potenza nominale assorbita [P]220/230 V [P]
72 kW
AC-1Potenza nominale assorbita [P]240 V [P]
79 kW
AC-1Potenza nominale assorbita [P]380/400 V [P]
125 kW
AC-1Potenza nominale assorbita [P]415 V [P]
137 kW
AC-1Potenza nominale assorbita [P]440 V [P]
145 kW
AC-1Potenza nominale assorbita [P]500 V [P]
165 kW
AC-1Potenza nominale assorbita [P]690 V [P]
217 kW
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 HzNota
Alla temperatura ambiente massima ammissibile (aperto)
Testato anche in conformità con AC-3e.
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz220V 230V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz240 V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz380 V 400 V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz415 V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz440 V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz500 V [Ie]
115 A
AC-3Corrente nominale d'impiegoa giorno, 3 poli, 50 - 60 Hz660 V 690 V [Ie]
93 A
AC-3Potenza nominale assorbita [P]220 V 230 V [P]
37 kW
AC-3Potenza nominale assorbita [P]240 V [P]
40 kW
AC-3Potenza nominale assorbita [P]380 V 400 V [P]
55 kW
AC-3Potenza nominale assorbita [P]415 V [P]
70 kW
AC-3Potenza nominale assorbita [P]440 V [P]
75 kW
AC-3Potenza nominale assorbita [P]500 V [P]
85 kW
AC-3Potenza nominale assorbita [P]660 V 690 V [P]
90 kW
di condensatori trifase a giornoDC-160 V [Ie]
200 A
di condensatori trifase a giornoDC-1110 V [Ie]
200 A
di condensatori trifase a giornoDC-1220 V [Ie]
200 A
Dissipazioni termiche (3 poli)
a 3 polo, con Ith(60°)
57 W
Sicurezza di tensioneComando in AC 50 Hz [Eccitazione]
0.8 - 1.15 x Uc
Sicurezza di tensioneComando in AC 50/60 Hz
0.8 - 1.15 x Uc
Sicurezza di tensioneTensione di diseccitazione con comando AC [Disinserzione]
0.25 - 0.6 x Uc
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
180 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Inserzione]
150 W
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
3.1 VA
Potenza assorbita della bobina a freddo e con 1.0 x USComando in AC 50/60 Hz [Ritenuta]
2.3 W
Durata di inserzione
100 % durata di inserzione
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di chiusura
28 - 33 ms
Tempi di manovra al 100% UC(valori indicativi)Contatti principalicomandato in ACTempo di apertura
35 - 41 ms
Tempi di manovra al 100% UC(valori indicativi)Massima corrente residua ammessa all'azionamento di A1 - A2 dal sistema elettronico (con segnale 0)
≦ 1 mA
Dati di potenza approvati
Potere d'interruzioneMassima potenza motoretrifase200 V
208 V
40 HP
Potere d'interruzioneMassima potenza motoretrifase230 V
240 V
60 HP
Potere d'interruzioneMassima potenza motoretrifase460 V
480 V
125 HP
Potere d'interruzioneMassima potenza motoretrifase575 V
600 V
125 HP
Potere d'interruzioneMassima potenza motoremonofase115 V
120 V
10 HP
Potere d'interruzioneMassima potenza motoremonofase230 V
240 V
30 HP
Potere d'interruzioneGeneral use
180 A
Short Circuit Current RatingBasic RatingSCCR
10 kA
Short Circuit Current RatingBasic Ratingmax. Fusibile
600 A
Short Circuit Current RatingBasic Ratingmax. CB
600 A
Short Circuit Current Rating480 V High FaultSCCR (Fusibile)
30/100 kA
Short Circuit Current Rating480 V High Faultmax. Fusibile
300/300 Class J A
Short Circuit Current Rating480 V High FaultSCCR (CB)
65 kA
Short Circuit Current Rating480 V High Faultmax. CB
250 A
Short Circuit Current Rating600 V High FaultSCCR (Fusibile)
30/100 kA
Short Circuit Current Rating600 V High Faultmax. Fusibile
300/300 Class J A
Short Circuit Current Rating600 V High FaultSCCR (CB)
30 kA
Short Circuit Current Rating600 V High Faultmax. CB
350 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)480V 60Hz trifase, 277V 60Hz monofase
160 A
Special Purpose RatingsElectrical Discharge Lamps (Ballast)600V 60Hz trifase, 347V 60Hz monofase
160 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)480V 60Hz trifase, 277V 60Hz monofase
160 A
Special Purpose RatingsIncandescent Lamps (Tungsteno)600V 60Hz trifase, 347V 60Hz monofase
160 A
Special Purpose RatingsResistance Air Heating480V 60Hz trifase, 277V 60Hz monofase
160 A
Special Purpose RatingsResistance Air Heating600V 60Hz trifase, 347V 60Hz monofase
160 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 480V 60Hz trifase
540 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 480V 60Hz trifase
90 A
Special Purpose RatingsRefrigeration Control (CSA only)LRA 600V 60Hz trifase
540 A
Special Purpose RatingsRefrigeration Control (CSA only)FLA 600V 60Hz trifase
90 A
Special Purpose RatingsElevator Control200V 60Hz trifase
30 HP
Special Purpose RatingsElevator Control200V 60Hz trifase
92 A
Special Purpose RatingsElevator Control240V 60Hz trifase
40 HP
Special Purpose RatingsElevator Control240V 60Hz trifase
104 A
Special Purpose RatingsElevator Control480V 60Hz trifase
75 HP
Special Purpose RatingsElevator Control480V 60Hz trifase
96 A
Special Purpose RatingsElevator Control600V 60Hz trifase
100 HP
Special Purpose RatingsElevator Control600V 60Hz trifase
99 A
